1.5.5. Асинхронний двигун з екранованими полюсами (з короткозамкненим витком на полюсі)
Схема AD з екранованими полюсами наведена на рис.1.16,д, а конструкційна схема на рис.1.22.
Робоча обмотка утворює пульсуючий потік , який можна поділити на потоки – екранованої частини полюса, що охоплюється короткозамкненим витком, та – неекранованої частини полюса, яка цим витком не охоплюється (рис.1.22, 1.23).

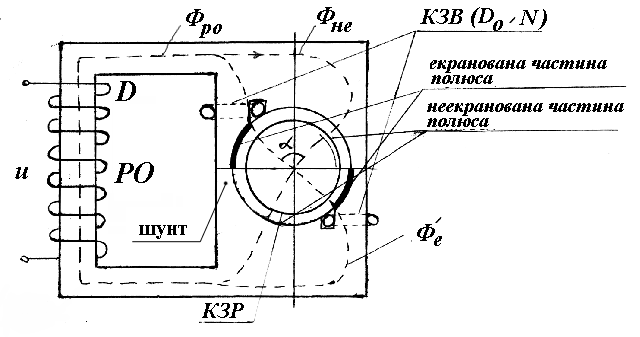

Рис.1.22. Конструкційна схема асинхронного двигуна з екранованими полюсами
Пульсуючий магнітний потік, силові лінії якого зчеплюються з КЗВ індукують в ньому ЕРС , яка викликає струм, що є майже у фазі з ЕРС – та магнітний потік (рис.1.22).
Рис.1.23. Векторна діаграма магнітних потоків струмів та ЕРС AD з екранованими полюсами
Цей потік разом з утворюють результуючий потік екранованої частини , який відстає в часі від потоку неекранованої частини полюса на часову фазу (рис.1.23) і крім цього його вісь зміщена в просторі від осі неекранованої частини полюса на просторовий кут (рис.1.22).
Таким чином в двигуні з екранованими полюсами, подібно як і у двофазній машині, є два пульсуючих потоки та , які зміщені в просторі і часі. Тільки у випадку AD з екранованими полюсами в принципі кути , і тому результуюче поле машини є еліптичним із сильною складовою зворотної послідовності, тому його рушійний момент і енергетичні показники невисокі. За фізичними явищами такий двигун нагадує однофазний триобмотковий трансформатор, первинною обмоткою якого служить робоча обмотка, однією вторинною обмоткою є нерухомий короткозамкнений виток, а другого – рухома короткозамкнена клітка ротора.
Основні показники такої машини – 0,10,4; cosн=0,40,6; Мкр /Мн =1,11,3; Мп /Мн =0,21.
Аналіз машини здійснюють методом косокутних симетричних складових. Для цих складових співвідношення записується формально так само, як для прямокутних симетричних складових. Тільки для косокутних симетричних складових замість просторового оператора повороту застосовуємо оператор , а замість часового оператора – і тоді відповідно отримаємо
(1.43)
З врахуванням цього для AD з екранованими полюсами отримаємо рівняння електричної рівноваги
(1.44)
де – взаємний індуктивний опір між обмотками D, N.
З цієї системи, з врахуванням 1.43 визначаємо струм, а далі, подібно як для AD з симетричними обмотками, визначаємо електромагнітні потужність та момент
(1.45)
Рис.1.24. Пускова характеристика AD з екранованим полюсами
Оскільки обмотки статора зосереджені сильними є обмоткові гармоніки, особливо третя гармоніка, яка має зворотну послідовність та істотно зменшує пусковий момент (рис.1.24). Щоб ослабити третю гармоніку на полюсах машини передбачають шунти (див.рис.1.22) або допоміжну обмотку N виконують у вигляді кількох короткозамкнених витків різної ширини.
С повільнення наростання потоку можна здійснити за рахунок наближення до полюсного наконечника (збільшення демпферної дії) короткозамкнених контурів ротора, тобто за рахунок зменшення величини повітряного проміжку під "екранованою" частиною полюса порівняно з величиною повітряного проміжку під "неекранованою" частиною полюса – (див. рис.1.25).
Рис.1.25. Конструкційна схема АD з неоднаковим повітряним проміжком під полюсом
При цьому для додаткової затримки наростання в часі потоку , який проходить через зменшений повітряний проміжок, його шляхи виконуються ще порівняно більш насиченими. Крім цього, дуга "екранованої" частини полюса передбачається значно більшою від дуги "неекранованої" частини полюса. В результаті цих заходів кут часового зміщення між потоками Фе, ФНС частин полюса стає значним, за величиною , а результуюча зворотна складова потоку Фзв не є вже такою великою. Пускові і робочі показники АD з неоднаковою величиною повітряного проміжку під різними частинами полюса є гірші від відповідних показників АD з короткозамкненим витком на полюсі.
