1.4. Вибір величини фазо-зсувного опору однофазної ам та її коефіцієнта трансформації

В ибір здійснимо на прикладі однофазної АМ, псевдо-симетрична обмотка статора якої вмикається за схемою рис.1.15. Якщо для заданого ковзання S_k магнітне поле має бути коловим – Ф_к, то це означає, що зведені струми симетрованої обмотки статора мають співвідноситися

або (1.33)

Якщо врахувати, що фаза D та фаза Q послідовно з опором Z_ф увімкнені паралельно (див. схему рис.1.15), то зможемо записати для S_k

(1.34)

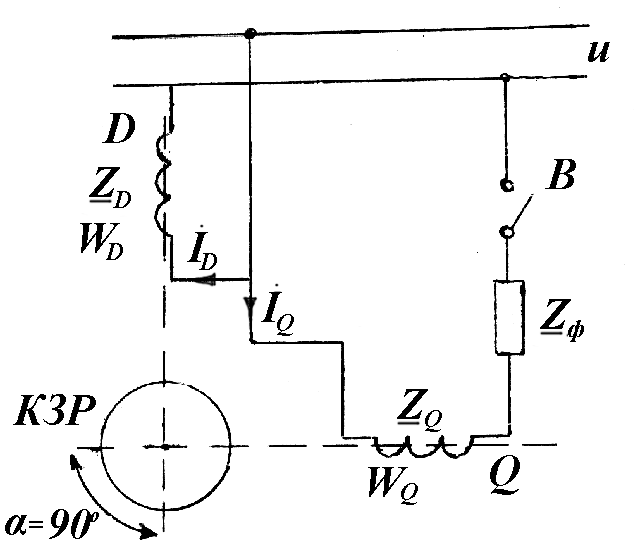

Рис. 1.15. Схема вмикання двофазної АМ із псевдосиме­тричною обмоткою статора при однофазному живленні

З цього співвідношення визначається величина Z_ф

(1.35)

де для симетрованих фаз

Повний опір заступної схеми фази D при ковзанні S_k можна представити

І тоді

– (1.36)

Звичайно, для збільшення коефіцієнта віддачі  машини бажано, щоб _.

І тоді

та . (1.37)

З (1.37) випливає, що чим більший коефіцієнт трансформації машини при заданому , тим менша величина фазо-зсувної ємності С_ф. Очевидно, що існує достатньо велике значення К та достатньо мала фазо-зсувна ємність С_ф, які забезпечують мінімальну вартість схеми машини в цілому.
