Принцип действия вольтметра в7-26
Входной делитель Д1 (рис.1.14) с коэффициентом деления 1:1110 для постоянного напряжения и 1:1000 для переменного напряжения с частотой до 20 кГц служит для деления входного сигнала до 30 В.
Входной делитель Д2 с коэффициентом деления 1:1,11; 1:11,1; и 1:111 для постоянного напряжения и 1:1; 1:10 и 1:100 для переменного напряжения с частотой до 20 кГц служит для деления входного сигнала свыше 30 В до 1000 В.
Деленный в делителях Д1 и Д2 сигнал поступает на преобразователь средневыпрямленного значения (ПСЗ), который состоит из операционного усилителя с диодным двух-полупериодным детектором Д и резистором R в цепи отрицательной обратной связи. ПСЗ обеспечивает линейное преобразование напряжения в постоянный ток по уровню средневыпрямленного значения.
Индикатор полярности напряжения служит для автоматического определения полярности измеряемого напряжения.
В диагональ диодного моста включен микроамперметр для измерения входного тока преобразователя средневыпрямленных значений.
Блок питания БП1 обеспечивает напряжение питания операционного усилителя, источника питания омметра и индикатора полярности.
Блок питания БП2 обеспечивает питание прибора от сети переменного тока напряжением 220 В частотой 50 Гц.
Источник питания омметра ИПО образует напряжение 1 В, с помощью которого создается ток в делителе, состоящем из последовательно соединенных измеряемого сопротивления и образцового резистора, находящегося в делителе Д2.
Выносной пробник П содержит амплитудный детектор и служит для преобразования высокочастотного напряжения до 10 В в частотном диапазоне от 20 кГц до 1000 МГц в постоянное напряжение.
Делитель напряжения ДН-524 делит высокочастотный сигнал 1:10 и позволяет измерять напряжения до 100 В.
Делитель напряжения Д1-1-525 с коэффициентом деления 1:1000 позволяет измерять напряжения до 20 кВ.
Шунт служит для измерения постоянного и переменного токов. При прохождении измеряемого тока через шунт создается падение напряжения на образцовых резисторах. На всех поддиапазонах при полном отклонении указателя падение напряжения на шунте составляет 0,1 В.
2. Расчетно-экспериментальная часть.
Рисунок 1.
Таблица №1.
Диапозон |
0,1 |
0,3 |
1 |
|||||||
Подаваемое напряжение, Uип |
0,1 |
0,1 |
0,2 |
0,3 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
|
Измеренное напряжение, Uизм |
0,1 |
0,1 |
0,19 |
0,3 |
0,2 |
0,4 |
0,59 |
0,8 |
1,1 |
|
(u), % |
0 |
0 |
5 |
0 |
0 |
0 |
1,6 |
0 |
9 |
|
Диапазон |
3 |
|||||
Подаваемое напряжение, Uип |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
Измеренное напряжение, Uизм |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
(u), % |
0 |
0 |
0 |
0 |
0 |
0 |
Диапазон |
10 |
30 |
|||||||||
Подаваемое напряжение, Uип |
2 |
4 |
6 |
8 |
10 |
5 |
10 |
15 |
20 |
25 |
30 |
Измеренное напряжение, Uизм |
1,8 |
4 |
5,9 |
8 |
10,2 |
5 |
10 |
15 |
20,1 |
2,5 |
30,3 |
(u), % |
11 |
0 |
1,6 |
0 |
1,9 |
0 |
0 |
0 |
0 |
0 |
0 |

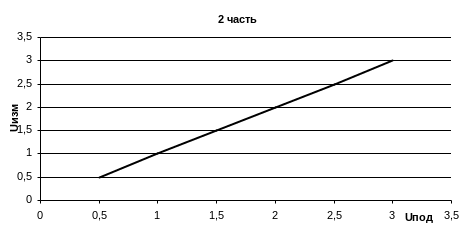

2.1. На основании полученных
результатов построить графики зависимости
и
.
2.2. Измерение переменного напряжения.
Рисунок 2
Таблица №2
Частота, Гц. |
10 |
20 |
40 |
50 |
60 |
U, В для синусоидальнойформы сигнала |
2,2 |
2,2 |
2,2 |
2,25 |
2,25 |
U, В для треугольной формы сигнала |
5,3 |
5,38 |
5,38 |
5,385 |
5,4 |
U, В для прямоугольной формы сигнала |
11 |
11 |
11 |
11 |
11 |
2.2.2. Исследование влияния частоты сигнала при постоянной длительности.
Таблица №3
Частота, Гц. |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
U, В |
3,6 |
4,5 |
5,3 |
6,1 |
6,7 |
7,3 |
7,7 |
8,1 |
Рисунок 3
2.2.3. Исследование влияния длительности при постоянной частоте.
Таблица №4
Длительность, мкс. |
300 |
280 |
260 |
240 |
220 |
200 |
180 |
160 |
140 |
120 |
100 |
U, В |
8,1 |
7,7 |
7,3 |
6,9 |
6,6 |
6,1 |
5,7 |
5,2 |
4,7 |
4,0 |
3,3 |
2.2.4. Исследование дополнительной частотной погрешности.
Таблица №5
Частота, Гц. |
10 |
30 |
100 |
300 |
1000 |
3000 |
10000 |
30000 |
U, В |
0 |
0,1 |
0,35 |
1,2 |
3,4 |
7,2 |
8,5 |
8,4 |
Рис. 4. Влияние частоты.
Рис. 5. Влияние длительности.
Рис. 6. Дополнительная частотная погрешность.
В
ЫВОД:
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Министерство образования Российской Федерации
Марийский государственный технический университет.
Отчет
по лабораторной работе:
Исследование вольтметра
Выполнил: гр. ЭВС – 21
Богодухов А.П.
Проверил: Смирнова Г.И.
Йошкар-Ола
2003.
Министерство образования Российской Федерации
Марийский государственный технический университет.
Отчет
по лабораторной работе:
Исследование вольтметра
Выполнил: гр. ЭВС – 21
Кузнецов В.В.
Проверил: Смирнова Г.И.
Йошкар-Ола
2003.
Министерство образования Российской Федерации
Марийский государственный технический университет.
Отчет
по лабораторной работе:
Исследование вольтметра
Выполнил: гр. ЭВС – 21
Вязигина Т.Ю.
Проверил: Смирнова Г.И.
Йошкар-Ола
2003.
