4 Пример выполнения лабораторной работы
а) Собираем схему, приведённую на рисунке 1.1.
- снимаем вольт-амперную характеристику при освещённости E = 200 лк, результаты измерений сведены в таблицу 4.1.
Таблица 4.1 – Вольт-амперная характеристика фоторезистора
U, В |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
I, мА |
0,02 |
0,10 |
0,17 |
0,28 |
0,48 |
0,73 |
1,00 |
1,28 |
1,58 |
1,88 |
2,20 |
2,51 |
2,84 |
3,21 |

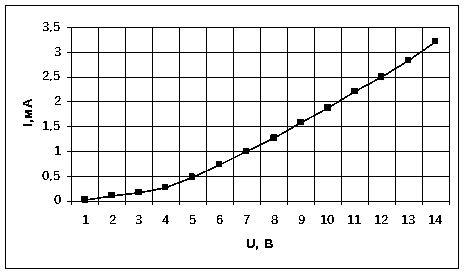

Вольт-амперная характеристика фоторезистора приведена на рисунке 4.1.
Рисунок 4.1 – Вольт-амперная характеристика фоторезистора
- снимаем световую характеристику при рабочем напряжении на фоторезисторе U = 14 В, результаты измерений сведены в таблицу 4.2.
Таблица 4.2 – Световая характеристика фоторезистора
Е, лк |
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 |
200 |
220 |
I, мА |
0,20 |
0,38 |
0,55 |
0,77 |
1,04 |
1,28 |
1,76 |
2,23 |
2,82 |
3,42 |
3,92 |

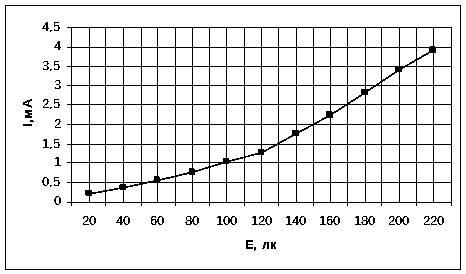

Световая характеристика фоторезистора приведена на рисунке 4.2.
Рисунок 4.2 – Световая характеристика фоторезистора
- снимаем спектральную характеристику при рабочем напряжении на фоторезисторе U = 14 В и различных монохроматических фильтрах в источнике света, результаты измерений сведены в таблицу 4.3.
Таблица 4.3 – Спектральная характеристика фоторезистора
Цвет |
Красный |
Зелёный |
Синий |
λ, нм |
656 |
576 |
486 |
I, мА |
2,31 |
1,16 |
1,02 |
Спектральная характеристика фоторезистора приведена на рисунке 4.3.
Рисунок 4.3 – Спектральная характеристика фоторезистора
- снимаем зависимость фототока фоторезистора от температуры при рабочем напряжении на фоторезисторе U = 14 В и освещённости E = 200 лк, результаты измерений сведены в таблицу 4.4.
Таблица 4.4 – Зависимость фототока фоторезистора от температуры
Т, оС |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
I, мА |
3,18 |
3,15 |
3,14 |
3,13 |
3,11 |
3,10 |
3,09 |
3,07 |
3,04 |
3,02 |
2,99 |
2,96 |
2,85 |
Зависимость фототока фоторезистора от температуры приведена на рисунке 4.4.
Рисунок 4.4 – Зависимость фототока фоторезистора от температуры
- Определим интегральную чувствительность Ки фоторезистора:
Ки = Iф / Ф
Ки = 3,21 / 200*0,0025 = 6,42 мА/л*м
- Определим удельную интегральную чувствительность Ку фоторезистора
Ку = Iф / ФU
Ку = 3,21 / 200*0,0025*14 = 0,23 мА/л*м*В
- Определим сопротивление фоторезистора при освещении
Rс = Uр / Iс
Rс = 14 / 3,21 = 4361 Ом
- Темновое сопротивление фоторезистора согласно справочнику 3,3 Мом
- Определим относительное изменение сопротивления для рабочего напряжения U = 14 В и освещённости Е = 200 лк
- Определим температурный коэффициент тока фототранзистора
б) Собираем схему, приведённую на рисунке 1.2.

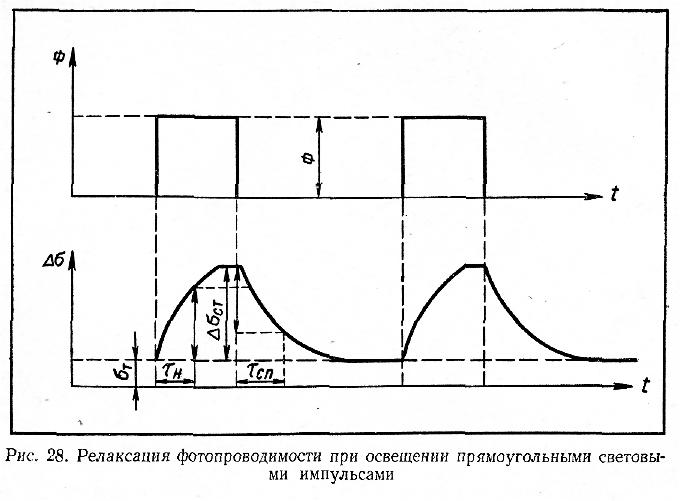

Получаем на экране осциллографа устойчивую релаксационную кривую, приведённую на рисунке 4.4.
Рисунок 4.4 – Релаксационная кривая
Получаем:
- Постоянная времени нарастания – τн = 80 мс;
- Постоянная времени спада – τсп = 40 мс;
- Время, соответствующее уменьшению напряжения на сопротивлении Rн в два раза – t1 = 24 мс;
- Постоянная времени спада фототока τ (релаксационное время жизни носителей заряда)
τ = 24 / ln2 = 35 мс
