Коннектор fc с металлической феррулой

Коннекторы типа FC устойчивы к воздействию вибраций и ударов, что позволяет применять их на соответствующих сетях, например, непосредственно на подвижных объектах, а также на сооружениях, расположенных вблизи железных дорог.

Коннекторы типа ST

Коннекторы SТ (были разработаны специалистами компании AT&T в середине 80-х годов)

широко применялись в оптических подсистемах локальных сетей.

Коннекторы st фиксируются байонетным замком

Керамический наконечник диаметром 2,5 мм, с выпуклой торцевой поверхностью диаметром 2 мм обеспечивает физический контакт стыкуемых световодов. Для защиты торца волокна от повреждений при прокручивании в момент установки применяется боковой ключ, входящий в паз розетки; вилка на розетке фиксируется байонетным замком.

Коннекторы ST просты и надежны в эксплуатации, легко устанавливаются, относительно недороги. Однако простота конструкции имеет и отрицательные стороны: эти коннекторы чувствительны к резким усилиям, прилагаемым к кабелю, а также к значительным вибрационным и ударным нагрузкам, ведь наконечник представляет собой единый узел с корпусом и хвостовиком. Этот недостаток ограничивает применение подобного типа коннекторов на подвижных объектах.

Активное применение коннекторов ST обусловило поиск вариантов улучшения качественных показателей этой продукции. Таким образом, по мере разработки появились SPS- и UPS-версии коннекторов такого типа.

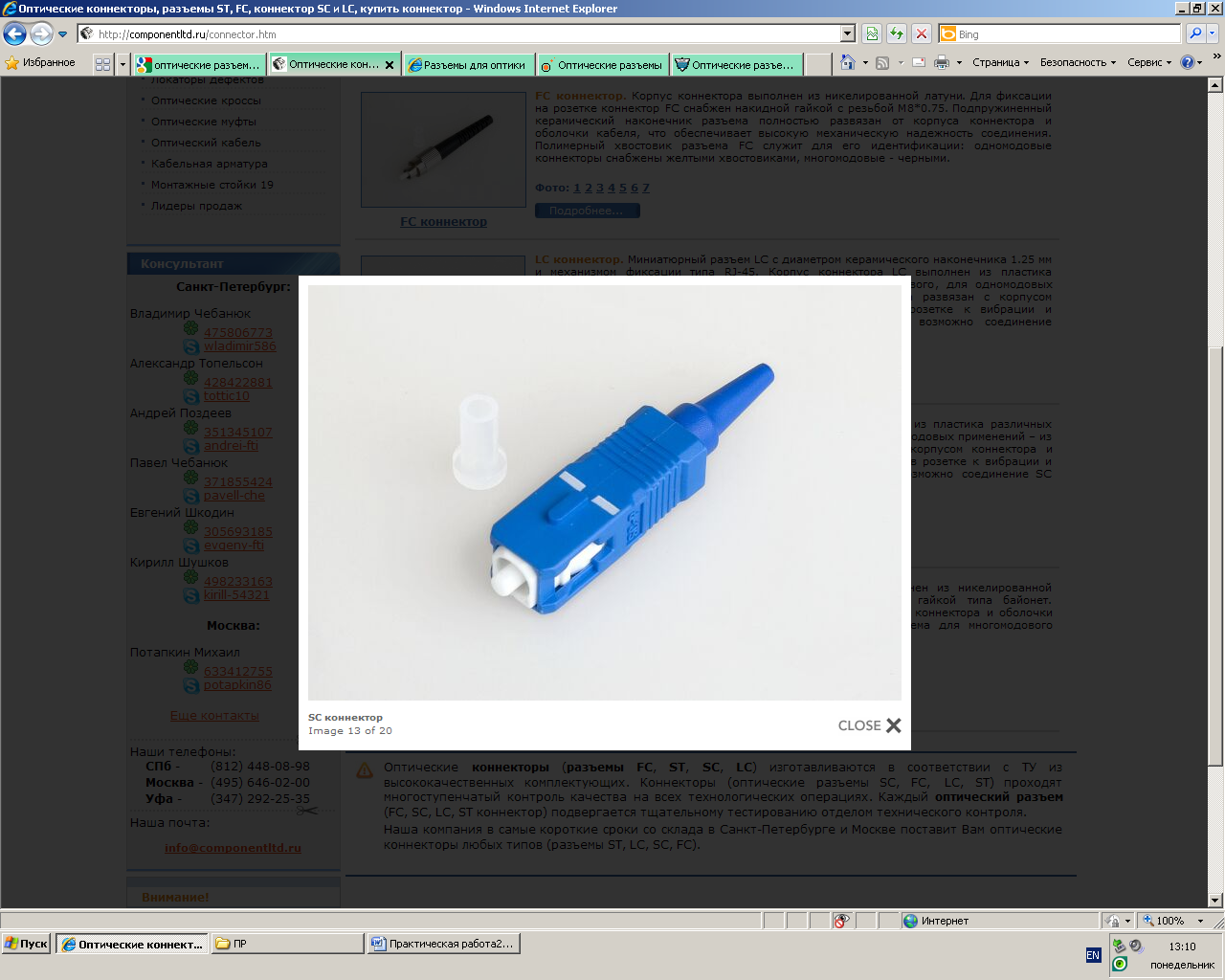

Коннекторы типа SC. Одним из недостатков коннекторов типов FC и ST считается необходимость вращательного движения при подключении к адаптеру. Для устранения этого недостатка, препятствующего увеличению плотности монтажа на лицевой панели, разработаны коннекторы типа SC. Корпус коннектора SC в поперечном сечении прямоугольный. Наконечник не связан жестко с корпусом и хвостовиком.

Подключение и отключение коннектора SC производится линейно (push-pull), что предохраняет наконечники коннекторов от прокручивания друг относительно друга в момент фиксации в адаптере. Фиксирующий механизм открывается только при вытягивании коннектора за корпус. К недостаткам коннекторов SC следует отнести несколько более высокую цену и меньшую механическую прочность относительно рассмотренных ранее коннекторов типов FC и ST. Сила, выдергивающая коннектор SC из адаптера, регламентируется в пределах 40 Н, в то время как для серии FC это значение практически может равняться прочности миникабеля. Как и в случае с коннекторами ST, этот недостаток ограничивает применение коннекторов типа SC на подвижных объектах.

Разъемы с увеличенной плотностью монтажа

За основу для размеров адаптеров были приняты габариты разъема для металлических токоведущих жил типа RJ-45. Это позволило использовать общие конструктивные решения под установку RJ-45 и оптических коннекторов разрабатываемых конструкций.

Коннекторы типа LC

Конструкция коннектора сравнительно проста: керамический сердечник диаметром 1,25 мм, не связанный с пластмассовым корпусом. Механизм фиксации - защелка (аналогично RJ-45). Потери, по данным производителя, - порядка 0,2 дБ. Пара коннекторов легко объединяется в дуплекс. Корпус коннектора LC выполнен из пластика различных цветов: для многомодовых применений – из бежевого, для одномодовых применений – из синего.

Соединительные розетки оптические предназначены для обеспечения разъёмного соединения оптических шнуров с коннекторами одного типа.

Переходные розетки (переходные адаптеры) используются для соединения оптических шнуров с коннекторами разных стандартов при сопряжении активного сетевого оборудования с ранее проложенными сетями (если их стандарты не совпадают).
