Порядок выполнения элементов этапа

Закрывают камеру с уложенным в нее куполом основного парашюта левым, а затем правым клапаном. Берут левый клапан (1) за кольцо (3) и, расправляя клапан, подтягивают его к правому окну на ранце (рис.2.17). Пропускают через кольцо (3) клапана и окно ранца силовую ленту (2) с пряжкой. Подтягивают силовую ленту к двухконусному замку, ее пряжку надевают на конус двухконусного замка так, чтобы указательная стрелка на силовой ленте находилась сверху, а силовая лента не была перекручена. Закрывают затвор двухконусного замка.

Берут за кольцо правый клапан (4) и, расправляя клапан по поверхности камеры, подтягивают его к левому окну на ранце. Пропускают вторую силовую ленту с пряжкой через кольцо на клапане и окно на ранце, подтягивают к двухконусному замку. Удерживая ранее установленную пряжку, затвор двухконусного замка открывают и вторую пряжку надевают на конус корпуса замка, при этом указательная стрелка должна находиться сверху, силовая лента не должна быть перекручена, свободные концы подвесной системы (6) должны находиться внутри между силовыми лентами. Закрывают затвор двухконусного замка.

Рис. 2.17. Затяжка клапанов ранца:

а – затяжка левого клапана; б – затяжка правого клапана; в – монтаж пряжек на двухконусный замок; 1 – левый клапан; 2 – силовая лента; 3 – кольцо левого клапана; 4 – правый клапан; 5 – кольцо для шнура включения парашютного прибора

Заворачивают свободный угол косынки парашютного звена вверх и складывают вдвое. Складывают вдвое часть парашютного звена (1) (рис. 2.18), заключенную между косынкой и петлей для крепления шнура включения прибора, заправляют образовавшийся изгиб звена в малую петлю резиновой соты так, чтобы не было слабины. Петлю крепления шнура включения прибора подтягивают как можно ближе к кольцу (2), нашитому на правый клапан ранца, и контрят ее к кольцу контровочной нитью (3) в два сложения. Проверяют прохождение гибкой шпильки со шнуром (5) включения прибора сверху вниз через направляющее кольцо (4).

Парашют кладут подвесной системой вниз, стабилизирующую систему вытягивают в направлении верхнего окантовочного полотнища. Владелец парашюта берет в руки страхующий парашютный прибор и производит его внешний осмотр.

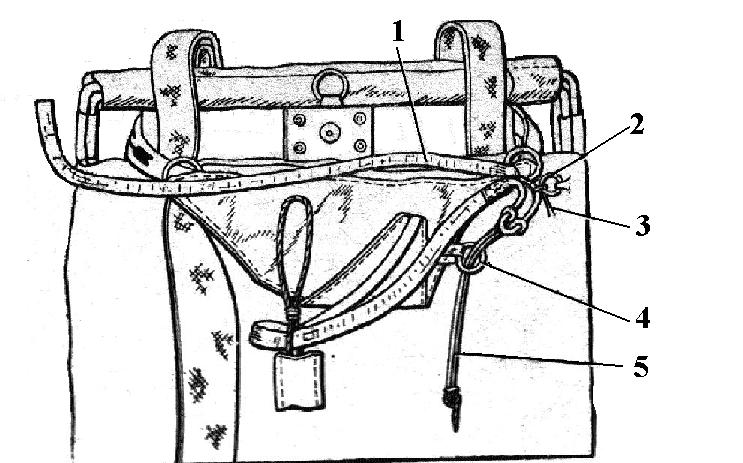

Рис. 2.18. Контровка петли звена стабилизирующей системы

к кольцу на ранце:

1 – звено парашютное; 2 – кольцо ранца; 3 – контровочная нить в два сложения; 4 – направляющее кольцо; 5 – шнур включения парашютного прибора

В первую очередь проверяется наличие свинцовой пломбы в правом верхнем углу крышки, затем необходимо убедиться в целости всех частей и деталей прибора и отсутствии повреждений. Закончив внешний осмотр, десантник вставляет в затвор гибкую шпильку, взводит прибор и кладет его на парашют стеклом вниз. В этом положении выполненные операции этапа проверяются командиром подразделения. Подойдя к парашюту, командир взвода (роты) берет прибор, поднимает его с ранца так, чтобы гибкая шпилька выдергивалась из затвора под неудобным углом, и передает его владельцу парашюта. Десантник, взяв прибор, поднимает его над головой стеклом вниз; на слух контролирует бесперебойность его работы и, глядя на стекло, убеждается в отсутствии внутри корпуса сора и посторонних предметов. Командир подразделения в это время проверяет затяжку клапанов ранца и подвязку петли парашютного звена. Закончив проверку, он принимает доклад владельца парашюта об исправности и работоспособности прибора и дает разрешение смонтировать прибор на парашют.

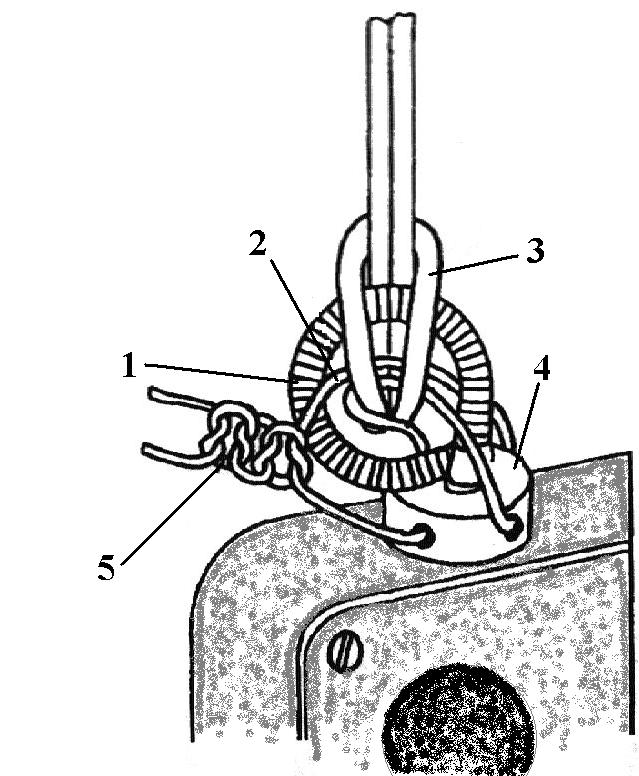

Рис. 2.20. Контровка

гибкой шпильки:

1 – ушко гибкой шпильки; 2 – контровочная нить; 3 – шнур включения прибора; 4 – затвор парашютного прибора; 5 – узел контровочной нити

Монтаж парашютного прибора на ранец выполняют в такой последо­вательности: вставляют гибкую шпиль-ку (1) в затвор (4); взводят прибор и устанавливают стрелку часового меха-низма на цифру «3»; контрят гибкую шпильку в затворе контровочной нитью (2), которая должна проходить «восьмеркой» через ушко гибкой шпильки, отверстия затвора и петлю шнура (3), при этом слабина контровочной нити должна быть выбрана, а концы связаны тройным прямым узлом (5) и обрезаны на расстоянии 15 – 25 мм от узла (рис. 2.20).

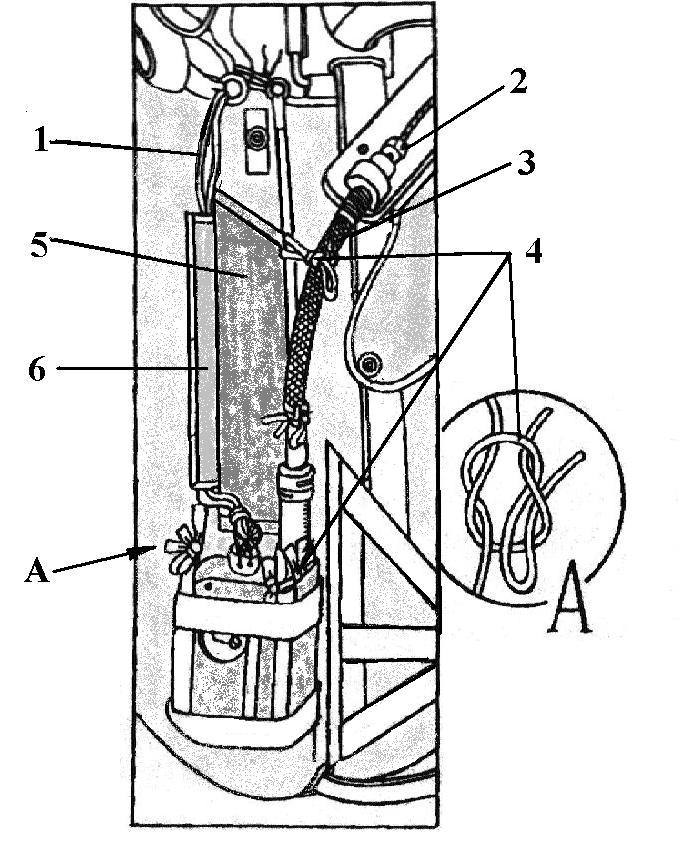

Рис. 2.21. Привязка

корпуса прибора:

1 – шнур включения прибора; 2 – амортизатор; 3 – шланг прибора; 4 – ленты-завязки; 5 – карман шнура включения прибора; 6 – клапан

Закрепляют байонетный штифт хомута шланга в отверстии монтажной пластины двухконусного замка. Встав-ляют корпус прибора в карман ранца (рис. 2.21) так, чтобы шкала времени была видна в окне кармана; завязывают ленты крепления шланга прибора, за-тем ленты кармана с корпусом прибора.

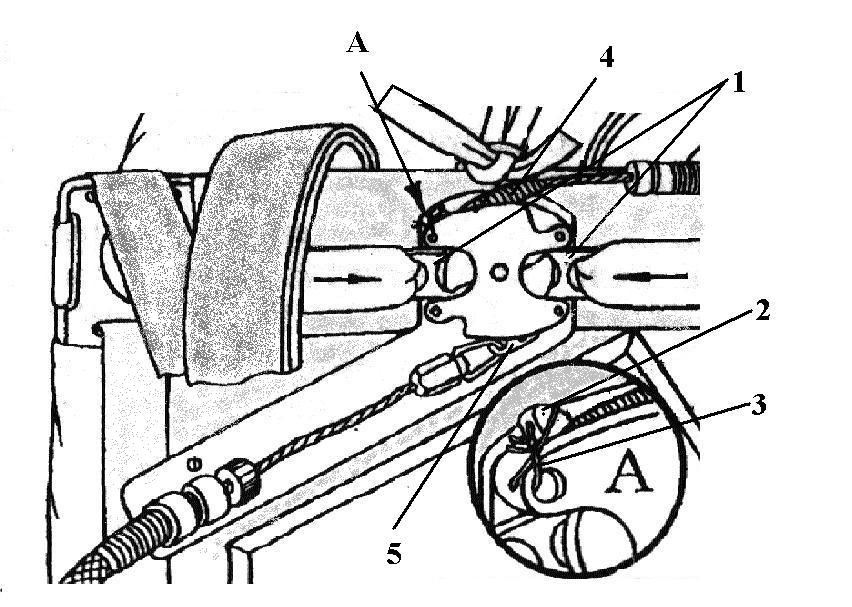

Рис. 2.22. Контровка двухконусного замка:

1 – пряжки силовых лент; 2 – затвор замка; 3 – контровочная нить в одно сложение;

4 – петля троса звена ручного раскрытия; 5 – серьга парашютного прибора

Затем заряжают двухконусный замок. Помогающий, захватив ранец парашюта за верхние углы, прижимает большими пальцами и удерживает силовые ленты (1) на двухконусном замке (рис.2.22). Укладывающий открывает затвор двухконусного замка, надевает на конуса затвора петлю троса звена ручного раскрытия (3) и серьгу (5) парашютного прибора и, придерживая их на конусах, проворачивает затвор на 8 – 10 мм; затем они прижимают к конусам корпуса двухконусного замка установленные пряжки силовых лент, полностью закрывают затвор (до упора его в стойку крышки) и контрят хлопчатобумажной контровочной нитью (3) в одно сложение «восьмеркой». Камеру стабилизирующей системы располагают так, чтобы карабин был обращен к правой стороне ранца (к парашютному прибору), а клеймо на камере и четыре кольца перьев стабилизатора были обращены вверх. Стабилизатор и парашютное звено складывают по длине камеры и размещают под ней. Камеру стабилизирующей системы со стабилизато-

ром и парашютным звеном кладут на верхнюю часть ранца и закрепляют с помощью резиновой соты, пропущенной в металлическое кольцо и зафиксированной лентой зачековки.

Рис. 2.23. Монтаж стабилизирующей системы на ранец:

1 – перья стабилизатора; 2 – камера с уложенным стабилизирующим парашютом; 3 – карабин; 4 – изгиб парашютного звена; 5 – резиновая сота; 6 – звено парашютное
