Убрать грузики.
Уложить левую половину купола (до заводского клейма).
П
Рис. 4.2. Схема укладки купола
(Цифрами в кружках обозначены порядковые номера строп)
ерекинуть правую часть купола на уложенную левую.Уложить правую половину купола.
Устранить промежуток между правой и левой частями купола.
Подогнуть правую, а затем левую части купола, сложив его по ширине ранца, и зафиксировать тремя грузиками.
Проверить правильность укладки купола.
Порядок выполнения элементов этапа
Укладывающий берет стропу № 12 и, удерживая ее на середине укладочного полотнища, перебрасывает купол на правую сторону укладочного полотнища. Берет петлю стропы № 13 и накладывает на петлю стропы № 12, нижнюю кромку, заключенную между ними, складывает вдвое и растягивает перпендикулярно стропам, при этом помогающий разравнивает полотнище от нижней кромки до вершины купола. Укладывающий захватывает петлю стропы № 14, накладывает на петлю стропы № 13, помогающий разравнивает полотнище до вершины. В таком порядке укладывают всю левую половину купола до стропы № 24 (рис. 4.2). На уложенный купол кладут грузики.
Рис. 4.3.
Укладка правой
половины купола
(цифрами в кружках
обозначены порядковые номера строп)
Перебрасывают правую половину купола на уложенную левую, а стропу № 12 сдвигают вправо на 20 – 30 мм; берут петлю стропы № 11, накладывают на петлю стропы № 12 и разравнивают полотнище от нижней кромки до вершины купола (рис. 4.3). В аналогичном порядке производится укладка правой половины купола. У правильно уложенного купола клеймо завода-изготовителя должно быть расположено сверху справа, а стропы № 1 и 24 должны быть верхними.
Снимают грузики с купола, подгибают сначала правую, а затем левую части купола от кромки до вершины и складывают на ширину ранца, на свернутый купол снова накладывают грузики. Кладут свободные концы промежуточной подвесной системы на ранец так, чтобы концы с втулками выходили через окна, а перемычка (2) размещалась у верхнего клапана ранца. Между пряжками-полукольцами вставляют укладочную линейку (рис. 4.4).
Элементы контроля 2-го этапа
Правильность положения ранца и промежуточной подвесной системы:
ранец расположен клапаном (1) со звеном ручного раскрытия влево;
промежуточная подвесная система находится на ранце, перемычка (2)
расположена у верхнего обреза ранца;
свободный конец со шлевкой (3) красного цвета находится справа.
Правильность укладки купола:
купол и стропы делятся пополам на верхнюю и нижнюю часть;
стропы № 24 и 1 расположены сверху;
- стропы не пересекаются между собой от кромки купола до пряжек проме-
жуточной подвесной системы;
- купол сложен по ширине ранца и зафиксирован грузиками (6).
Положение для контроля
Укладывающий – стоя на одном колене у кромки купола лицом к проверяющему, удерживает пучок строп; демонстрирует деление купола пополам и положение контрольных строп.
Помогающий – держит на предплечье левой руки ранец с наложенной на него промежуточной подвесной системой, показывая положение левого клапана и расположение лямок промежуточной подвесной системы. Между верхними и нижними пряжками-полукольцами он удерживает укладочную линейку, разделяя стропы на верхнюю и нижнюю группы.

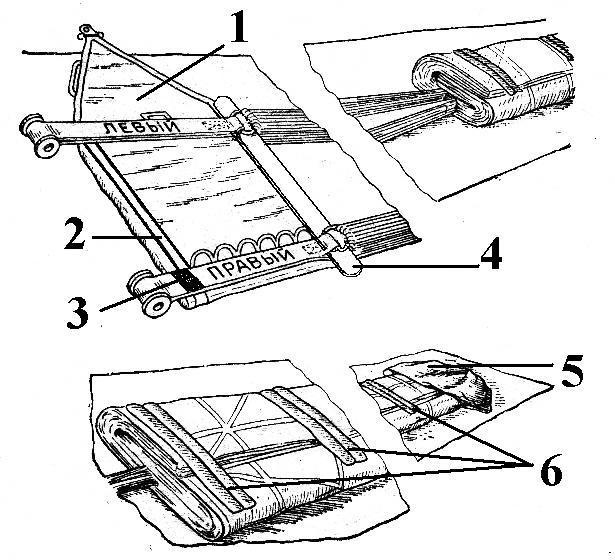

Рис. 4.4. Положение
частей парашюта в конце второго этапа
укладки:
1 – левый клапан ранца; 2 – перемычка
промежуточной подвесной системы; 3 –
шлевка красного цвета; 4 – линейка
укладочная; 5 – вытяжное устройство;
6 – грузики
Третий этап. Укладка строп в соты ранца
