7. Моделирование прозрачной керамической массы

После нанесения эмалевой массы

всю вестибулярную поверхность корон­ки покрывают прозрачной керамичес­кой массой, которая придает двухслой­ной структуре дентиновой и эмалевой масс глубину и прозрачность, анало­гичные тем, которые имеют место в результате опалесценции в естествен­ной эмали зуба.

42

43

очень осторожно. Толщина прозрачной массы зависит от толщины подлежа­щих слоев керамических масс (денти-новой и эмалевой), которую нельзя превышать.

Прозрачную керамическую массу можно наносить с небольшим избыт­ком, так как после обжига можно про­вести коррекцию при условии правиль­но нанесенных дентиновой и эмалевой масс. Поверхность обожженной под ва­куумом керамической массы отличает­ся однородностью и минимальным ко­личеством пузырьков. Подповерхност­ный слой керамики более пористый и менее гомогенный (рис. 23a-d).

Рис. 22a-f. Нанесение эмалевой керами­ческой массы. Замешанная эмалевая масса имеет слегка белый цвет. Но так как материалы, выпускаемые разными фирмами, отличаются по расцветкам, пропорцию смеси определить сложно. Например, в наборе керамики Vita VMK-68 для получения расцветки А2 следует смешать порошок № 558 с № 565 (бе­лым) в соотношении приблизительно 10:1. В наборе керамики Vintage эмале­вая масса уже имеет беловатый оттенок.

Рис. 22а. Эмалевая керамическая масса наносится неболь­шими порциями без смещения дентинового слоя. Конденса­цию наносимой массы проводят очень осторожно, чтобы не вызвать ее сползания.

Рис. 22b-f. Завершающий этап модели­рования эмалевой массы. Последняя вы­ходит за пределы режущего края корон­ки, покрывая дентиновый слой. Общий контур коронки несколько меньше окон­чательного.

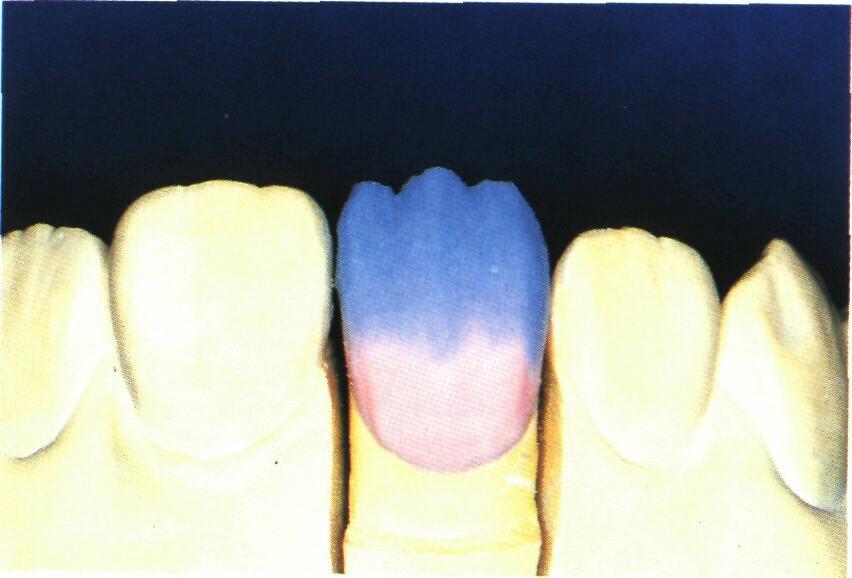

Рис. 22Ь. Вид коронки со стороны вести­булярной поверхности.

Прозрачную керамическую массу следует наносить с избытком (на 1 5 -20% больше контуров готовой корон­ки). Это позволит скомпенсировать усадку при обжиге коронки и откоррек­тировать ее морфологическую форму, так как вестибулярная поверхность и режущий край эмалевого слоя массы закрываются. Так правильно формиру­ется слой прозрачной керамической массы, толщина которого после обжига будет составлять 0,2-0,3 мм.

Слишком толстый слой прозрачной массы делает общий цвет коронки темным и серым, поэтому наносить дентиновую и эмалевую массы следует

Рис. 22с. Вид коронки со стороны режущего края.

Рис. 22d. Вид коронки со стороны язычной поверхности.

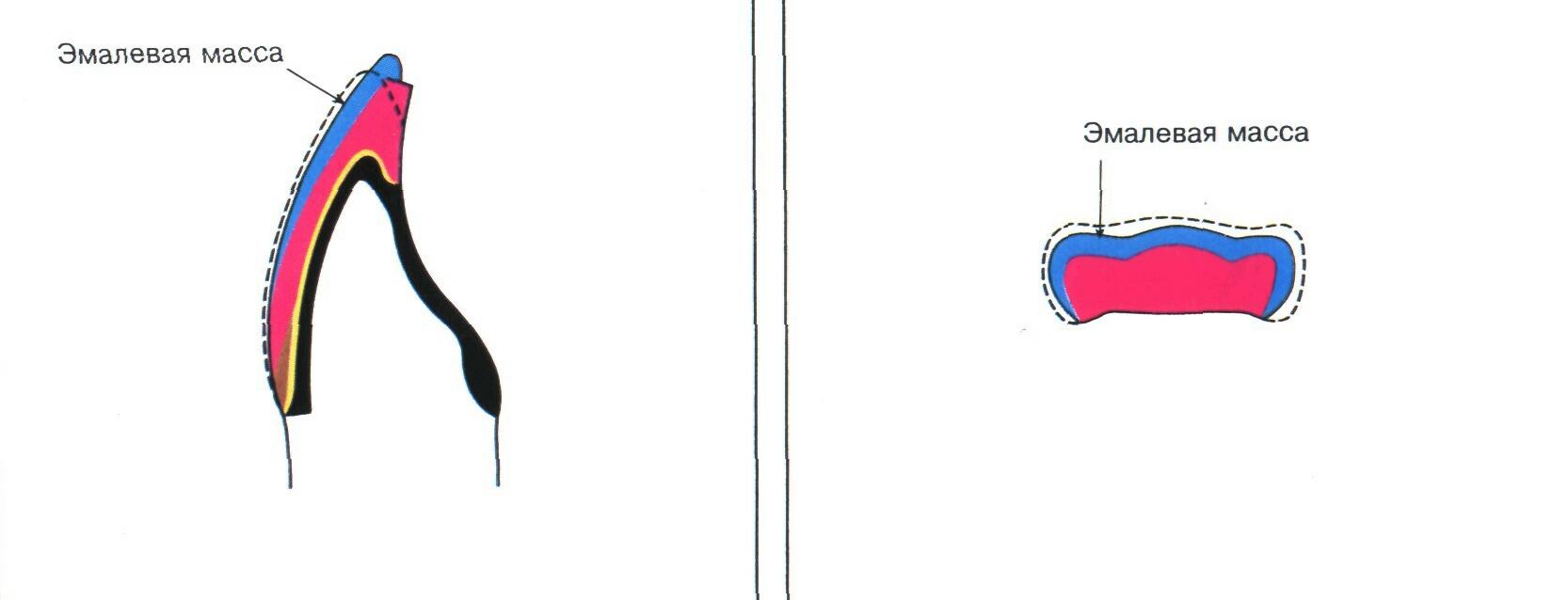

Рис. 22е. Нанесение эмалевой керамической Рис. 2 2 1 Горизонтальный срез коронки в облас- массы. ти режущего края.

44

45

со стороны вести-
