4.2.5. Вибір гідроциліндра начіпного механізму трактора
Визначається діаметр поршня гідроциліндра.
Виходячи з величини зусилля на штоку гідроциліндра і тиску масла в гідросистемі трактора, визначається діаметр поршня гідроциліндра. При цьому потрібно врахувати, що площа поршня
S=Q/(P· η), (2.18)
де η – механічний к.к.д. гідроциліндра, η= 0,95;
Р – тиск масла в гідроциліндрі. Р = 11...13,5МПа.
Діаметр гідроциліндра визначаємо по формулі:
D= . (2.19)
Вибирається гідроциліндр для начіпного механізму трактора по ГОСТ 8755-80.
Основні параметри гідроциліндрів
Діаметр, мм |
Хід поршня, мм |
40 |
80...400 |
50 |
100...500 |
60 |
125...630 |
70 |
160...700 |
80 |
160...800 |
90 |
200...900 |
100 |
200…1000 |
110 |
250...1100 |
125 |
250...1250 |
Хід поршня у вказаних межах брати з ряду: 80; 100; 125; 160; 200; 250; 320; 400; 500; 630; 700; 800; 900; 1000; 1100; 1250.
Література
1. Анурьєв В.И. Справочник конструктора-машиностроителя: В 3-х т. Т.З.- 5-е на. перераб. и доп. М: Машиностроение, 1980. – 557 с., ил.
2. Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины. М.: Колос. 1980. - 671 с., ил.
3. Летошнев М.Н., Сельскохозяйственные машины. –М.–Л,: Сельхозгиз, 1955. – 764 с., ил.
4. Сельськохозяйственные и мелиоративные машины Г.Е.Листопад, Г.К.Демидов, Б.Д. Зонов и др.; Под обш. ред. Г.Е, Листопада. М.: Агропромиздат, 1986. – 688 с., ил.
5. Сельскохозяйственные машины / Б.Г.Турбин, А.Б.Лурье. С.М.Григорьев и др.: Под общ. ред. Б.Г.Турбина. – Л.: Машиностроение, 1967. – 584 с., ил.
Додаток В

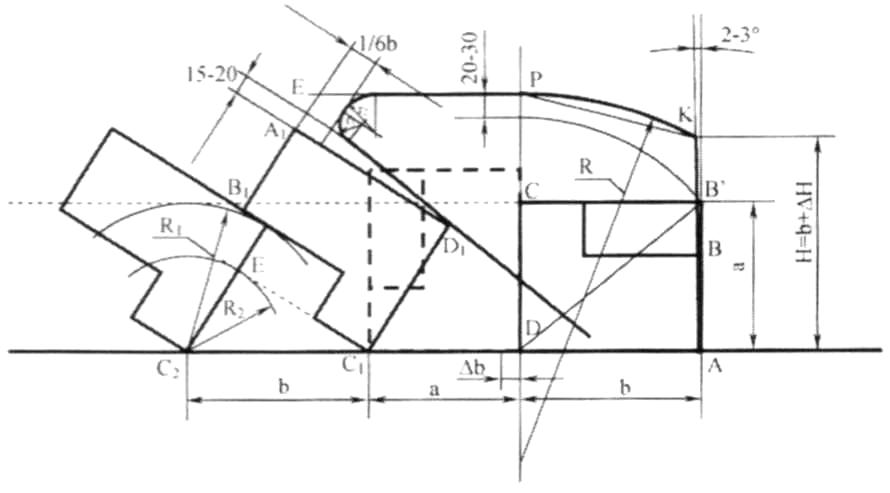

Рис.1В. Побудова фронтальної проекції робочої поверхні при роботі корпуса з передплужником.
При побудові фронтальної проекції робочої поверхні при роботі корпуса з передплужником треба враховувати, що частина скиби вирізається передплужником. Для цього від точки А відкладається відрізок b, рівний ширині захвату корпуса. Від одержаної точки D даді відкладається відрізок а, рівний глибині оранки. Від одержаної точки С1 далі відкладається відрізок b, рівний ширині захвату корпуса. З одержаної точки С2 проводяться дві луги. Радіус першої рівний глибині оранки а, другої – відрізку AВ. З точки С1 проводиться дотична до другої дуги. Пряма, що проходить з точки С2 до одержаної точки Е є однією з сторін поперечного перетину скиби. Далі враховуючи, що між сторонами перетину скиби кут 90°, будуються всі сторони перетину скиби.
Крім того, лінія борозної сторони корпуса плуга проводиться не паралельно лінії A1D1, а через точку D1. При цьому задира фунту не буде.
Вихідні дані для курсової роботи
Варіант |
a |
k |
ε0 |
γ0 |
Δγ1 |
Δγ |
s |
mk |
υ |
φ |
f |
k1 |
ε |
n |
1 |
0,22 |
1,3 |
21 |
30 |
0 |
0 |
0,004 |
150 |
1,6 |
40 |
0,5 |
20 |
1,5 |
1 |
2 |
0,23 |
1,4 |
22 |
31 |
1 |
1 |
0,0045 |
155 |
1,7 |
41 |
0,6 |
21 |
1,6 |
2 |
3 |
0,24 |
1,5 |
23 |
32 |
2 |
2 |
0,005 |
16 |
1,8 |
42 |
0,7 |
22 |
1,7 |
3 |
4 |
0,25 |
1,6 |
24 |
33 |
0 |
3 |
0,0055 |
165 |
1,9 |
43 |
0,8 |
23 |
1,8 |
4 |
5 |
0,26 |
1,3 |
25 |
34 |
1 |
4 |
0,006 |
170 |
2,0 |
44 |
0,9 |
24 |
1,9 |
5 |
6 |
0,27 |
1,4 |
26 |
35 |
2 |
5 |
0,004 |
175 |
2,1 |
45 |
1,0 |
25 |
2,0 |
1 |
7 |
0,28 |
1,5 |
27 |
36 |
0 |
6 |
0,0045 |
150 |
2,2 |
46 |
0,5 |
26 |
2,1 |
2 |
8 |
0,29 |
1,6 |
28 |
37 |
1 |
7 |
0,005 |
155 |
2,3 |
47 |
0,6 |
27 |
1,5 |
3 |
9 |
0,30 |
1,3 |
29 |
38 |
2 |
8 |
0,0055 |
16 |
2,4 |
48 |
0,7 |
28 |
1,6 |
4 |
10 |
0,22 |
1,4 |
30 |
39 |
0 |
0 |
0,006 |
165 |
2,5 |
49 |
0,8 |
29 |
1,7 |
5 |
11 |
0,23 |
1,5 |
31 |
40 |
1 |
1 |
0,004 |
170 |
2,6 |
50 |
0,9 |
30 |
1,8 |
1 |
12 |
0,24 |
1,6 |
32 |
41 |
2 |
2 |
0,0045 |
175 |
2,7 |
40 |
1,0 |
31 |
1,9 |
2 |
13 |
0,25 |
1,3 |
33 |
42 |
0 |
3 |
0,005 |
150 |
2,8 |
41 |
0,5 |
32 |
2,0 |
3 |
14 |
0,26 |
1,4 |
34 |
43 |
1 |
4 |
0,0055 |
155 |
1,6 |
42 |
0,6 |
33 |
2,1 |
4 |
15 |
0,27 |
1,5 |
35 |
44 |
2 |
5 |
0,006 |
16 |
1,7 |
43 |
0,7 |
34 |
1,5 |
5 |
16 |
0,28 |
1,6 |
21 |
45 |
0 |
6 |
0,004 |
165 |
1,8 |
44 |
0,8 |
35 |
1,6 |
1 |
17 |
0,29 |
1,3 |
22 |
30 |
1 |
7 |
0,0045 |
170 |
1,9 |
45 |
0,9 |
36 |
1,7 |
2 |
18 |
0,30 |
1,4 |
23 |
31 |
2 |
8 |
0,005 |
175 |
2,0 |
46 |
1,0 |
37 |
1,8 |
3 |
19 |
0,22 |
1,5 |
24 |
32 |
0 |
0 |
0,0055 |
150 |
2,1 |
47 |
0,5 |
38 |
1,9 |
4 |
20 |
0,23 |
1,6 |
25 |
33 |
1 |
1 |
0,006 |
155 |
2,2 |
48 |
0,6 |
39 |
2,0 |
5 |
21 |
0,24 |
1,3 |
26 |
34 |
2 |
2 |
0,004 |
16 |
2,3 |
49 |
0,7 |
40 |
2,1 |
1 |
22 |
0,25 |
1,4 |
27 |
35 |
0 |
3 |
0,0045 |
165 |
2,4 |
50 |
0,8 |
41 |
1,5 |
2 |
23 |
0,26 |
1,5 |
28 |
36 |
1 |
4 |
0,005 |
170 |
2,5 |
40 |
0,9 |
42 |
1,6 |
3 |
24 |
0,27 |
1,6 |
29 |
37 |
2 |
5 |
0,0055 |
175 |
2,6 |
41 |
1,0 |
43 |
1,7 |
4 |
25 |
0,28 |
1,3 |
30 |
38 |
0 |
6 |
0,006 |
150 |
2,7 |
42 |
0,5 |
44 |
1,8 |
5 |
26 |
0,29 |
1,4 |
31 |
39 |
1 |
7 |
0,004 |
155 |
2,8 |
43 |
0,6 |
45 |
1,9 |
1 |
27 |
0,30 |
1,5 |
32 |
40 |
2 |
8 |
0,0045 |
16 |
1,6 |
44 |
0,7 |
46 |
2,0 |
2 |
28 |
0,22 |
1,6 |
33 |
41 |
0 |
0 |
0,005 |
165 |
1,7 |
45 |
0,8 |
47 |
2,1 |
3 |
29 |
0,23 |
1,3 |
34 |
42 |
1 |
1 |
0,0055 |
170 |
1,8 |
46 |
0,9 |
48 |
1,5 |
4 |
30 |
0,24 |
1,4 |
35 |
43 |
2 |
2 |
0,006 |
175 |
1,9 |
47 |
1,0 |
49 |
1,6 |
5 |
