- •1.Разработать узлы торцевых и продольных парапетов здания при решении стен из панелей «Сэндвич».
- •2, 9. Дать решение баз стальных колонн при шарнирном и жестком их опирании. Привести виды кровельных материалов и зависимость от углов наклона крыши.
- •14.Два варианта кровельного покрытия
- •31. Ограждающая часть покрытия пз. Состав и характеристика кровельных материалов.
- •3. Запроектировать оконные проемы. Показать нижний узел примыкания оконной коробки к стене здания. От чего зависит площадь освещения пром.Зд.Стр36
- •4. Привести виды стальных стропильных ферм.
- •5,17,20,23,42.Предложить вариант-эскизархитектурного решения фасадов здания с учетом того, что основными несущими конструкциями являются арки.
- •1.3.2. Нормируемые теплоэнергетические параметры
- •7. Предложить вариант схемы функционально-планировочной организации торгового комплекса
- •10. Жб стропильные и подстропильные конструкции (фермы, балки). Узлы опирания жб ферм и балок.
- •12. Крепление стен панели к карк зд.
- •38.Узлы крепления стеновых панелей к каркасу здания
- •16.Устройство торцевых, продольных парапетов
- •18. Узлы примыкания оконных и дверных конструкций к стенам здания.
- •21. Дать решение карнизного узла при условии сдвига за счёт несущей стропильной конструкции.
- •22.Предложить вариант многослойной конструкции покрытия с объяснением назначения каждого слоя.
- •23. Предложить вариант-эскиз архитектурного решения фасадов данного здания.Doc
- •51.Выполнить теплотехнический расчет. Исходные данные:
- •25. Предложить вариант ограждающих конструкций покрытия оздоровительного комплекса.
- •26. Предложить вариант архитектурно–планировочного решения входа в выставочный павильон.
- •27. Предложить вариант решения наружных стен и изобразить схему главного фасада спортзала.
- •2 8. Конструктивный узел опирания несущей конструкции каркаса на столбчатый фундамент.
- •33. Изобразить вариант схемы плана и вариант схемы поперечного разреза дворца спорта с показом трибун для зрителей.
- •34 Дать решение карнизного и конькового узлов здания амбара
- •35. Изобразить фрагмент разреза ограждающей конструкции покрытия стадиона.
- •40.Разработать решения коньковых узлов.
- •41.Разработать световые фонари в обоих пролетах здания. Вычертить несущие конструкции фонарей.
- •52. Ж/б подкрановые балки. Узлы крепления подкрановых балок к колоннам каркаса.
- •13.Изобразить фрагменты разреза наружной стены и обосновать выбор материала для ее конструкции
- •15.Предложить вариант генерального плана рынка
- •49.Схема расстановки вертикальных связей и узел их крепления к каркасу (стр.40 Дятков часть 2)

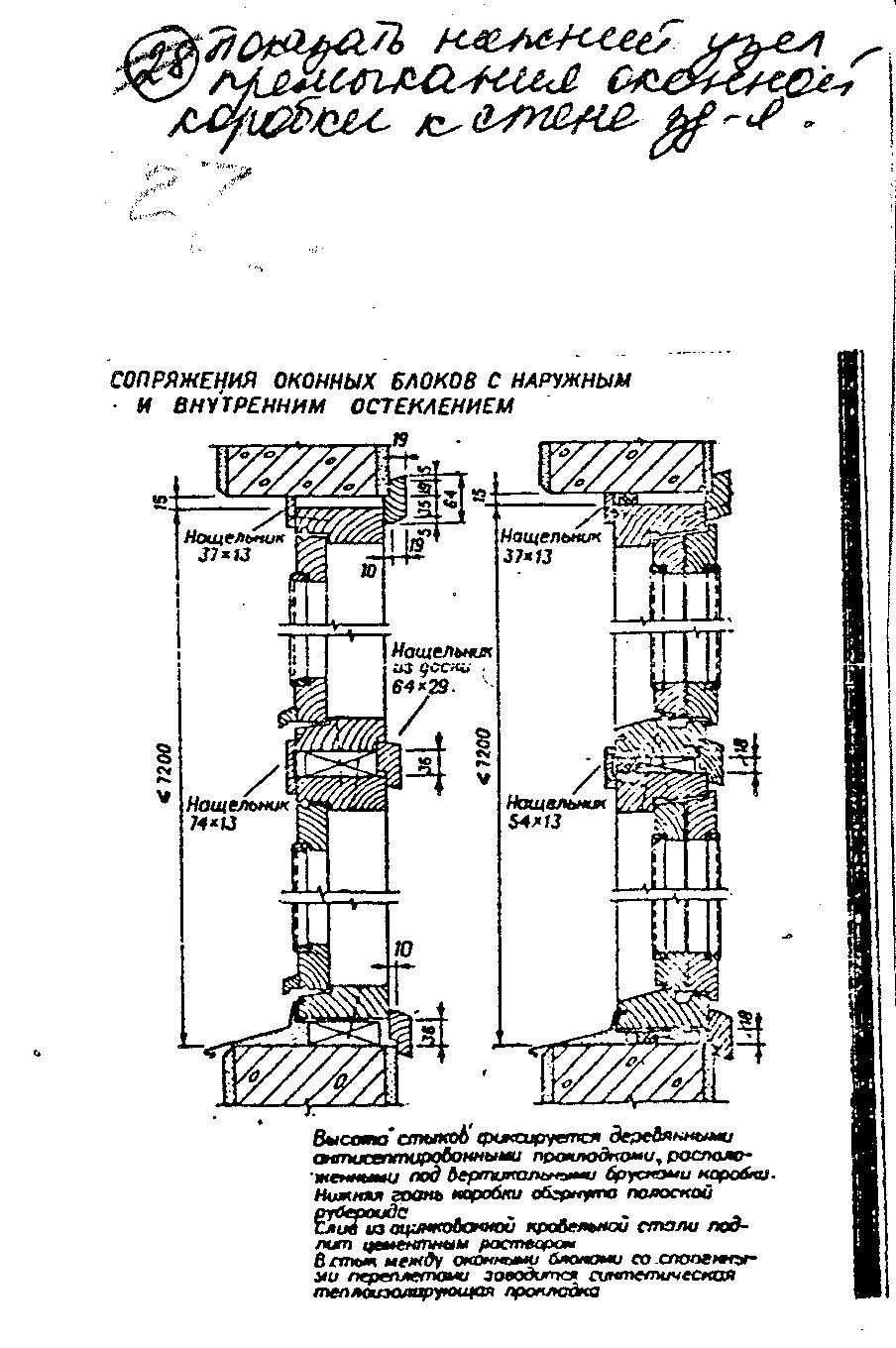

3. Запроектировать оконные проемы. Показать нижний узел примыкания оконной коробки к стене здания. От чего зависит площадь освещения пром.Зд.Стр36
Уров освещ должен быть не ниже нормированного,напр свет потока на раб пов–наиболее благоприят.Освещ д.б равномерной и рассеянной,чт не утомляла зрение.не должно созд прям и отраж блескость.д.б мах приближ к солнеч.Долж обогощ арх. Композ зд.+экономич пожаробез и надеж в эксплуат.
1.естествен2.искуствен3.совмещен освещение.Способ с учетом специфики технол пр-ва,об-планировочного и конструктив решения зд,клим особен района стр-ва и эконом возмож-ей.Освещ создаваем ест светом-величина непостоян,трудно установ в абсолют еденицахотносит величина-коэф ест освещ-ти(к.е.о)=е-выраж отношение ест освещ,созд в некотор точке зад плоскостивн помещ светом неба,к знач наруж освещ-ти,созд в это же время откр небосводом(%).Нормирован знач е для зд в разл районах: еn=ен*m (ен-опр по прилож;m-коэф свет климата;n-номер гр освещ-ти )Достаточность размеров,формы и места располож свет проемов опред расчетом в 2 этапа-предвар,приверочный(по формулам).Окончат размеры проемов могут на 5-10% отклон от треб по расчету.+зависит от площади пола.

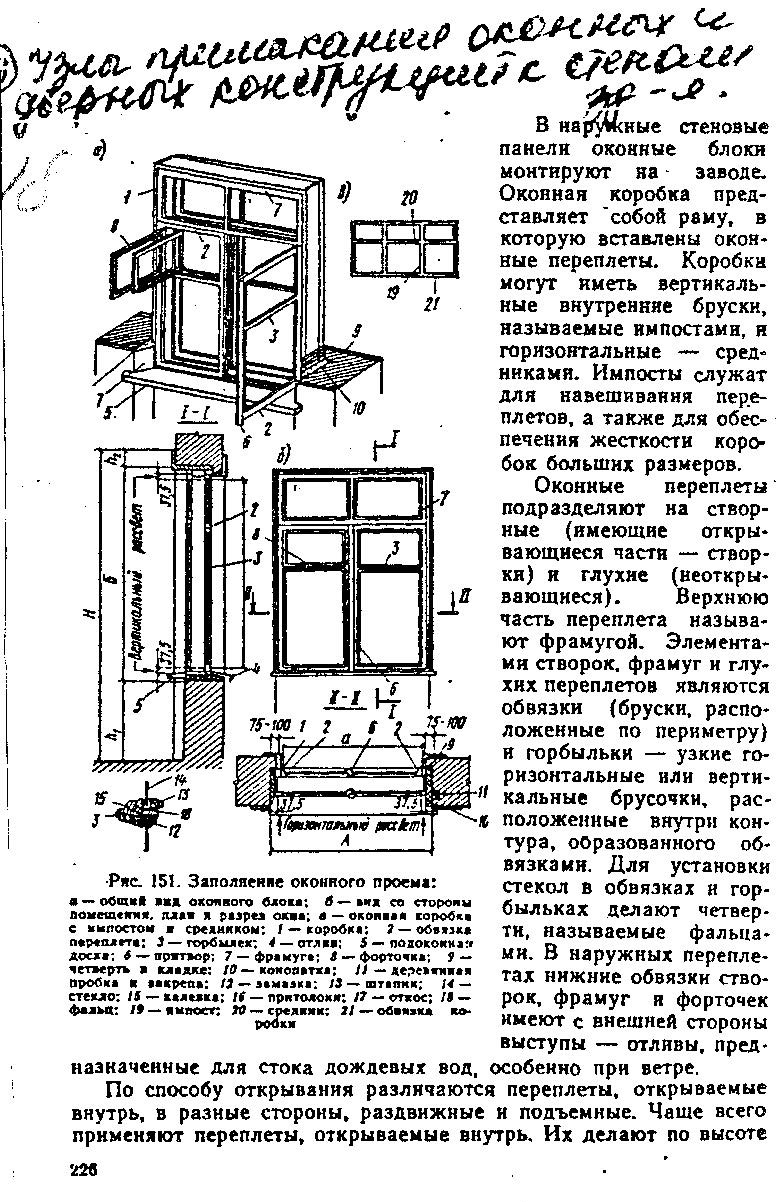

А.общ.вид окон блока. 1-коробка 2-обвязка переплета 3-горбылек 4-отлив 5-подоконная доска 6-притвор 7-фрамуга 8-форточка 9-четверть вкладки 11-дерев.пробка …17-откос 18-фальц 20-средняк 21-обвязка коробки
4. Привести виды стальных стропильных ферм.
Унифицированные стальные фермы изготавливают пролетами 18,24,30 и 36м.Принимают их при шаге колонн 6,12м и более.
Вп с уклон 1/3,5 для перекр однопролет бесфонарн неотапл складских помещенийс кровлей из олнистых асбестоцем листов.
Решетки ферм. Простые:
5,17,20,23,42.Предложить вариант-эскизархитектурного решения фасадов здания с учетом того, что основными несущими конструкциями являются арки.
Стальные арки для несущ.к-ций появились в 40-50гг 20в. Кроме своей арх.выразит-ти арки имеют несравненное преимущество перед балочными и рамными к-циями вследствие значит.меньших изгиб.М. Арки прим для покрытий выставочных павильонов, рынков, спорт сооруж, ангаров,вокзалов и др. В последн.время арочные к-ции прим и для небольших зданий:теплицы,оранжереи, мастерские,склады,цехи разл.проиводств.назаначения.Пролеты арок: от 15 до 100м и более. С увелич.пролета экономичность а возрастает.Генеральн.р-ми арки явл-ся пролет L и стрела подъема f.они опр-ся технологич и архит требованиями.в зависимости от соотношения f/L арки делятся на пологие (<1/4..1/10) и высокие (>1/4..1)
6,51.Выполнить теплотехнический расчет трехслойной стальной панели.
Расчетная температура внутреннего воздуха принята согласно
СНиП 23-02-2003 и ГОСТ 30494-96, в том числе:
• для 1-ого этажа производственное помещение tint = +16 °С;
Расчетная температура наружного воздуха принята согласно
СНиП 23-01-99*, в том числе:
• в холодный период года text = –16 °С;
• средняя за отопительный период tht = –1.8 °С.
Продолжительность отопительного периода Zht = 218 суток.
Градусосутки отопительного периода:
Dd= (tint – tht) х Zht = (+ 23 – (–1,8) ) х 218 = 5406.4 °С сут.
Условия эксплуатации ограждающих конструкций: зона Б – влажная (СНиП 23-01-99*), влажностный режим помещений влажный (СНиП 23-02-2003, табл.1).
