13.Изобразить фрагменты разреза наружной стены и обосновать выбор материала для ее конструкции
Кирпичные стены могут быть несущими и самонесущими. Их можно применять в отапливаемых и неотапливаемых зданиях. В соответствии с этим толщина кирпичных стен может составлять при сплошной кладке от 250 до 510 мм. В последнее время в связи с повышением требований к теплоизоляции наружных стен во многих случаях может быть применима облегченная кладка различных видов. Кирпичные стены стойки во влажной и химически агрессивной среде. Для улучшения внешнего вида стены облицовывают керамическим кирпичом с расшивкой швов. Кирпичные стены можно устанавливать как на ленточные фундаменты, так и на фундаментные балки.
в ертикальный разрез стены
1 фундаментная балка
2 гидроизоляция
3 стена
4 подоконные блоки
5 перемычка
6 плита покрытия
7 балка покрытия
8 колонны
9 подсыпка под балку
Стены из железобетонных и бетонных панелей по сравнению с кирпичными более индустриальны и позволяют снизить материалоемкость зданий. Размеры и массу стеновых панелей принимают в соответствии с унификацией, возможностями изготовления, транспортирования и удобства монтажа. Конструкции стен из крупных панелей решают по двум схемам: навесной и самонесущей. Навесные панели получили наибольшее распространение, та как обладают лучшей устойчивостью, более надежны при динамических нагрузках и больших перепадах температур. Они допускают более широкое использование облегченных материалов (алюминия, асбестоцементных листов, легких утеплителей и др.).

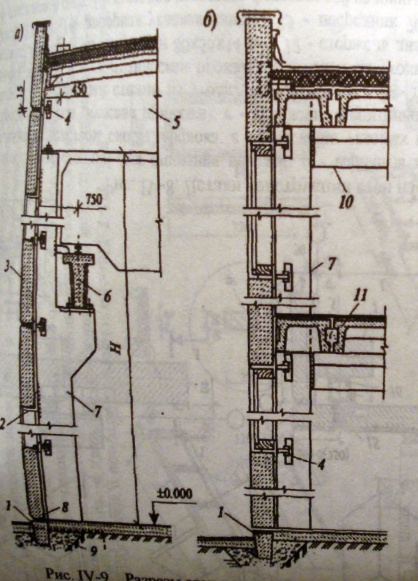

а) разрез стены одноэтажного здания
б) многоэтажного
1 фундаментная балка
2 стальной опорный столик
3 легкобетонная панель
4 крепежный элемент
5 несущая конструкция покрытия
6 подкрановая балка
7 колонна
8 гидроизоляция
9 подсыпка
10 ригель
11 плита покрытия
15.Предложить вариант генерального плана рынка
Входы в кладовые и другие неторговые помещения следует располагать со стороны производственных групп помещений. В предприятиях торговой площадью до 250 м2 допускается предусматривать дополнительные выходы в торговый зал для подачи товаров из кладовых, смежных с торговым залом.
Кладовые горючих товаров и товаров в горючей упаковке следует, как правило, размещать у наружных стен, отделяя их противопожарными перегородками 1-го типа от торгового зала площадью 250 м2 и более.
Торговая площадь магазина определяется как сумма площадей торговых залов, помещений приема и выдачи заказов, зала кафетерия, площадей для дополнительных услуг покупателям.
43.Обосновать способ водоотвода с кровли данного здания (организованный и неорганизованный). Дать решение карнизного узла при неорганизованном водоотводе. Способы водоотвода и область их применения. В зависимости от температурного режима помещений, количества выпадающих осадков и тд отвод дождевых и талых вод с покрытий может быть наружным и внутренним.
Наружный водоотвод подразделяют на неорганизованный, когда сброс воды происходит по свесам карниза, и организованный, при котором вода с кровли отводится по желобам и водосточным трубам. Наружный водоотвод предусматривают редко из-за его недостатков. Так, при неорганизованном отводе воды увлажняются стены, что снижает их теплотехнические качества и долговечность, а также образуются наледи на карнизах, вызывающие разрушение кровли
В отапливаемых зданиях водоотвод с покрытий, как правило, устраивают внутренний, а в неотапливаемых зданиях — наружный неорганизованный. Внутренний водоотвод является наиболее современным и надежным способом удаления воды с кровли.
Наружный водоотвод с покрытий.
Для наружного водоотвода с покрытий на продольных стенах предусматривают карнизы. Во избежание чрезмерного увлажнения стен стекающей водой вынос карниза на наружную плоскость стены должен быть по возможности большим (не менее 0,5 м при высоте стен 6 м). Сток воды при неорганизованном водоотводе происходит по всей длине карниза.
Конструкция карниза зависит от вида стенового заполнения и вида кровли. В зданиях с кирпичными и мелкоблочными стенами карнизы выполняют в основном из кирпича с выносом до 300 мм. При выносе более 300 мм их монтируют, как правило, из специальных карнизных плит.
Виды карнизных узлов при при неорганизованном водоотводе:
Рис.1. Типы карнизов промышленных зданий: а—при кирпичной стене; б — из легкобетонных карнизных плит; в — железобетонных плит; г — обогреваемый- /-оцинкованная кровельная сталь; 2 - костыль; 3 -дополнительные слои рубероида- 4 -деревянные пробки; 5 - анкер; 6 - карнизная плита; 7 - балка для подвески люльки (для очистки окон)
На рис 1а) показана конструкция кирпичного карниза, широко применяемая в одноэтажных промышленных зданиях. Вдоль карниза к деревянным пробкам, закладываемым в кладку через 750 мм, крепят стальные костыли, необходимые для заделки фартука из оцинкованной кровельной стали. Дополнительные слои кровельного ковра заводят на фартук и приклеивают мастикой.
Свесы карниза обделывают кровельной оцинкованной сталью.
Организованный внутренний водоотвод
Система внутреннего водоотвода состоит из водоприемных воронок, водосточных труб, стояков, подпольных или подвесных трубопроводов и выпусков.
Водоприемные воронки направляют стекающую с кровли дождевую или талую воду в стояки, откуда она по трубопроводам и выпускам поступает в сеть ливневой или общесплавной канализации.
При наличии ливневой или общесплавной канализации с одной стороны здания применяют схему с подпольными трубопроводами. При сильно развитых фундаментах под технологическое оборудование можно использовать схему с подвесными трубопроводами На скатных покрытиях воронки размещают в ендовах.
Минимальные уклоны отводных трубопроводов принимают: для подвесных — 0,005, для подпольных — в зависимости от диаметра 0,003—0,005. Наибольшая длина выпусков от стояков или прочисток до оси смотровых колодцев допускается 15—20 м в зависимости от диаметра труб. На сети внутренних водостоков для ее прочистки наряду со смотровыми колодцами предусматривают ревизии.
В зависимости от высоты и назначения здания, схемы и условий работы внутренних водостоков стояки, трубопроводы и выпуски монтируют из чугунных, асбестоцементных и пластмассовых напорных труб. Подпольные трубопроводы и выпуски можно выполнять из керамических, бетонных и железобетонных труб. Диаметр труб определяют расчетом.
