8.6.2 Паяні і клеєні з’єднання.

Умовні зображення і позначення з’єднань, одержаних пайкою і склеюванням, передбачають ГОСТ 2.313-82.

Місце з’єднання елементів необхідно зображувати суцільною лінією товщиною 2S.

Для позначення паяного і клеєного з’єднань прийняті умовні значки, які наносять на лінії – виноски суцільною основною лінією: С- для пайки, - для склеювання. Паяне з’єднання зображено на Рис. 8.45, клеєне – на рис. 8.46.

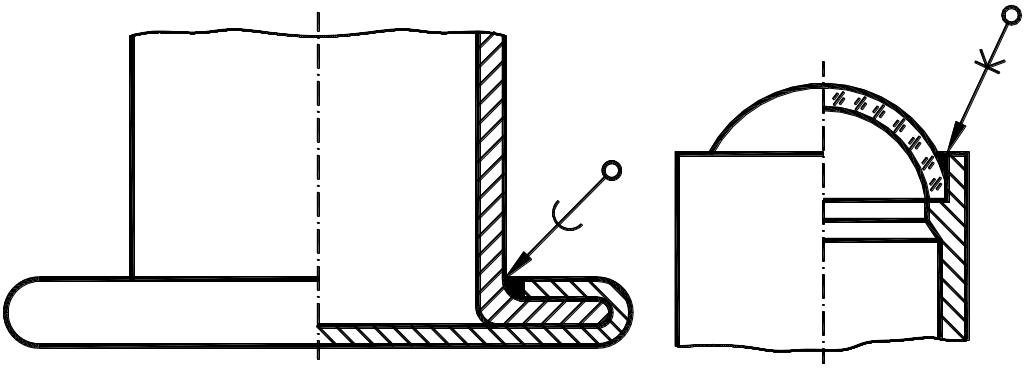

Рис.8.45 Рис.8.46

Шви, виконані по замкненій лінії, необхідно позначити колом діаметром від 3 до 5мм, викресленим тонкою лінією. (Рис. 8.46). На зображенні паяного з’єднання при необхідності слід вказувати розміри шва і позначення шорсткості поверхні.

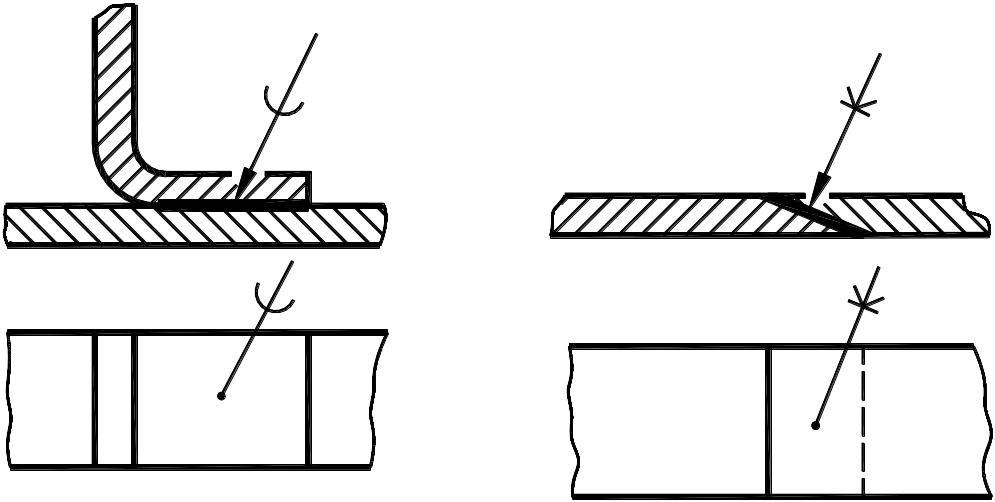

Рис.8.47
