8.5.5.5 Кутники прямі ( гост 8946-75 )
Рис. 8.30
Таблиця 8.15
Умов. прохід, Dy, мм |
Різьба, G, дюйм |
L, мм |
l, мм |
D1, мм |
D2, мм |
b, мм |
R1, мм |
R2, мм |
R3, мм |
R4, мм |
s, мм |
10 |
3/8 |
25 |
10.0 |
24 |
22 |
2.0 |
4 |
6.5 |
23.5 |
26 |
2.5 |
15 |
1/2 |
28 |
12.0 |
28,6 |
26,6 |
2.0 |
2,7 |
5,5 |
26,5 |
29,3 |
2.8 |
20 |
3/4 |
33 |
13.5 |
34,9 |
32,4 |
2.5 |
3.3 |
6,3 |
32,8 |
35,7 |
3.0 |
25 |
1 |
38 |
15.0 |
42,1 |
39,6 |
2.5 |
3.2 |
6,5 |
39,5 |
42,8 |
3.3 |
32 |
1 ¼ |
45 |
17.0 |
52 |
49 |
3.0 |
3,4 |
7 |
49 |
52,6 |
3.6 |
40 |
1 ½ |
50 |
19.0 |
59 |
56 |
3.0 |
3 |
7 |
55 |
60,5 |
4.0 |
50 |
2 |
58 |
21.0 |
70,5 |
67 |
3.5 |
2,5 |
7 |
67 |
71,5 |
4.5 |
Приклад умовного позначення кутника прямого: Кутник прямий 20 ГОСТ8946-75.
8.5.5.6 Трійники прямі ( гост 8948-75 )

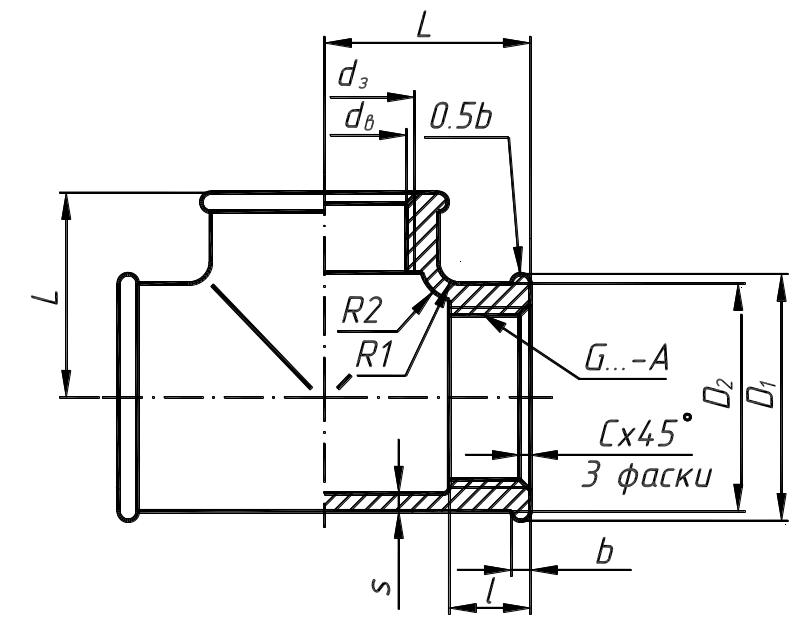

Рис.8.31
Таблиця 8.16
Умовний прохід, Dy, мм |
Різьба, G , дюйм |
L, мм |
l, мм |
D1, мм |
D2, мм |
b, мм |
R1, мм |
R2, мм |
s, мм |
10 |
3/8 |
25 |
10.0 |
24 |
22 |
2.0 |
4 |
6.5 |
2.5 |
15 |
1/2 |
28 |
12.0 |
28.6 |
26.6 |
2.0 |
2.7 |
5.5 |
2.8 |
20 |
3/4 |
33 |
13.5 |
34.9 |
32.4 |
2.5 |
3.3 |
6.3 |
3.0 |
25 |
1 |
38 |
15.0 |
42.1 |
39.6 |
2.5 |
3.2 |
6.5 |
3.3 |
32 |
1 ¼ |
45 |
17.0 |
52 |
49 |
3.0 |
3.4 |
7 |
3.6 |
40 |
1 ½ |
50 |
19.0 |
59 |
56 |
3.0 |
3 |
7 |
4.0 |
50 |
2 |
58 |
21.0 |
70.5 |
67 |
3.5 |
2.5 |
7 |
4.5 |
Приклад умовного позначення трійника прямого: Трійник прямий 20 ГОСТ8948-75.

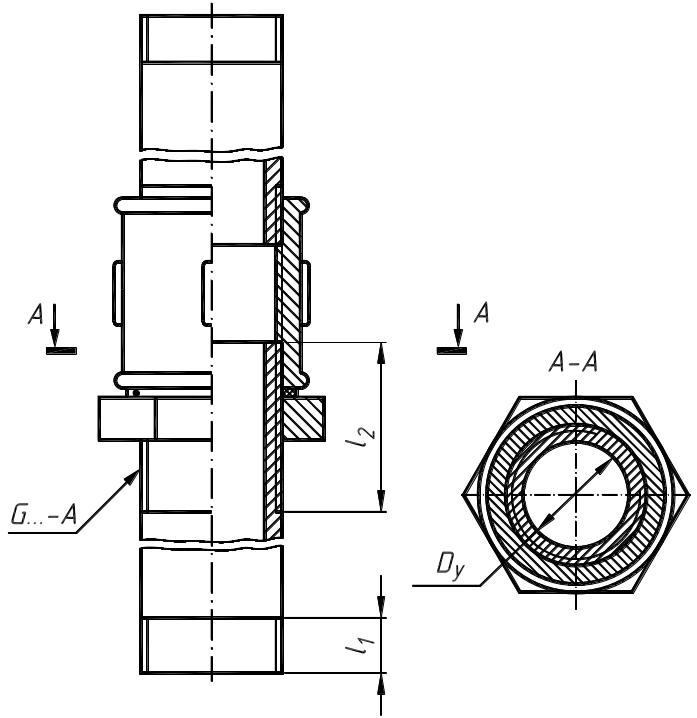

Побудову з’єднання починають з викреслення труби, після чого креслять зображення з’єднувальних деталей по розмірам взятим з таблиць (8-12, 8-16). Трубу на кресленні показують недогвинченими у з’єднувальну деталь на 2-4 мм (1-2 нитки), тому різьба на трубі виходить за торець з’єднувальної частини деталі. На рис 8.32 наведено креслення з’єднання труб муфтою. Зовнішня різьба на трубі зображається так само як і на стержні болта суцільною контурною лінією по найбільшому діаметру і суцільною тонкою по внутрішньому діаметру різьби. Таке зображення різьби на трубі буде і у з’єднанні з іншими деталями.
Рис. 8.32
Внутрішня різьба в з’єднувальних деталях залишається незмінною лише в місціх не зайнятих трубою. Найбільший діаметр зображують суцільною тонкою лінією, а найменший діаметр суцільною контурною. В розрізі перевага зображення різьби також залишається за трубою.
