7.4 Основные алгоритмы системы
Для реализации системы были разработаны следующие алгоритмы:
- алгоритм «Генерация задания» (рис. 7.11);
- алгоритм решения оптимизационной задачи – «Симплекс-метод» (рис. 7.12);
- алгоритм «Анализ моделей на чувствительность»;
- алгоритм «Двойственная оптимизационная задача линейного программирования»;
- алгоритм пошагового выполнения задания «Тренажер для изучения Симплекс-метода»;
- алгоритм «Проверка», предназначенный для проверки преподавателем контрольной работы, выполненной студентом;
- алгоритм «Экзамен», предназначенный для формирования различных заданий на экзамене и автоматизированной проверки результатов выполнения.

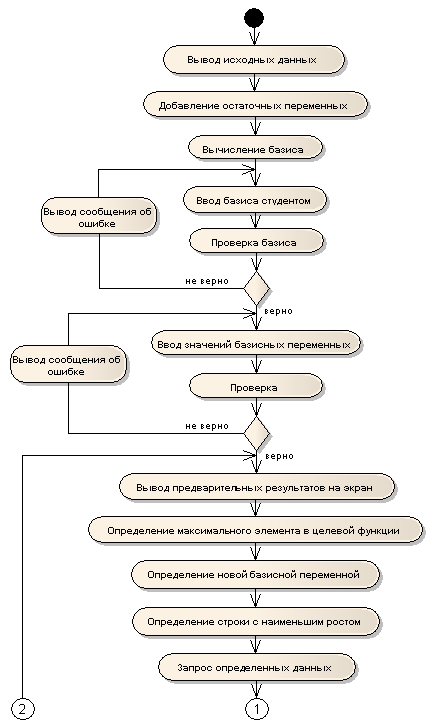

Рисунок 7.11 – Алгоритм генерации задания
Рисунок 7.12 – Алгоритм Симплекс-метода в модуле «Тренажер»
7.5 Интерфейс пользователя
На рисунках 7.13– 7.22 приведены основные экранные формы системы.

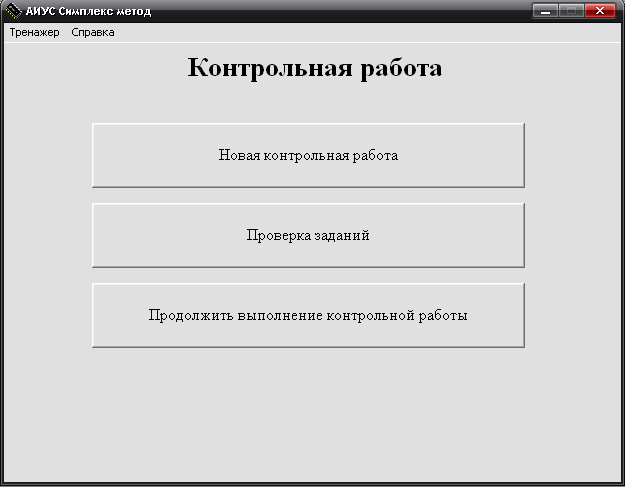

Рисунок 7.13 – Основная форма приложения для преподавателя
Рисунок 7.14 – Экранная форма выполнения Симплекс-метода в модуле «Тренажер»

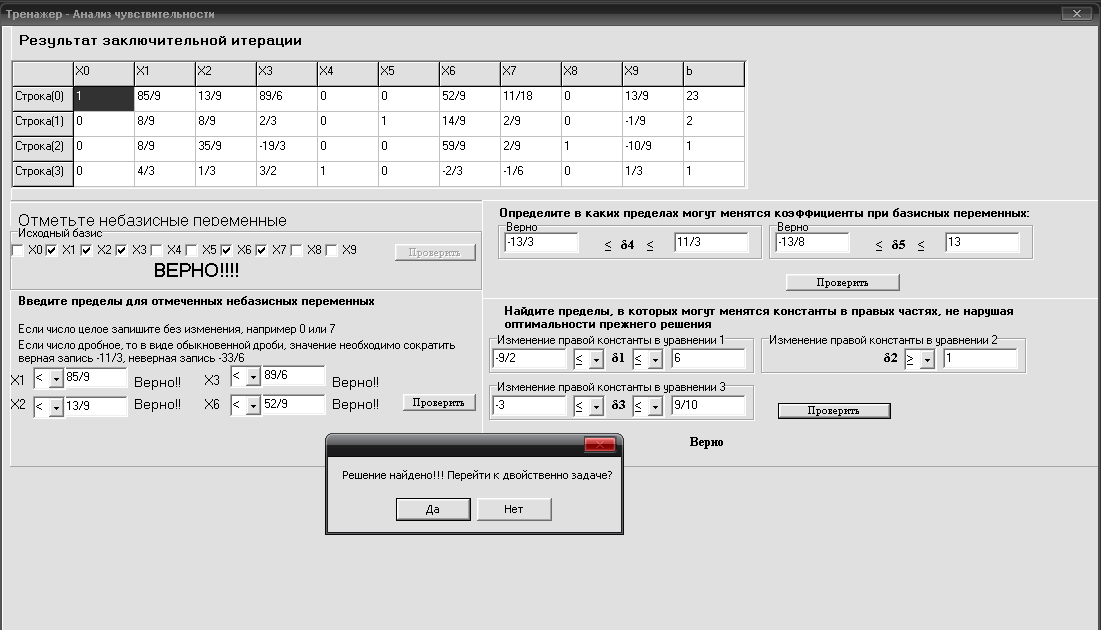

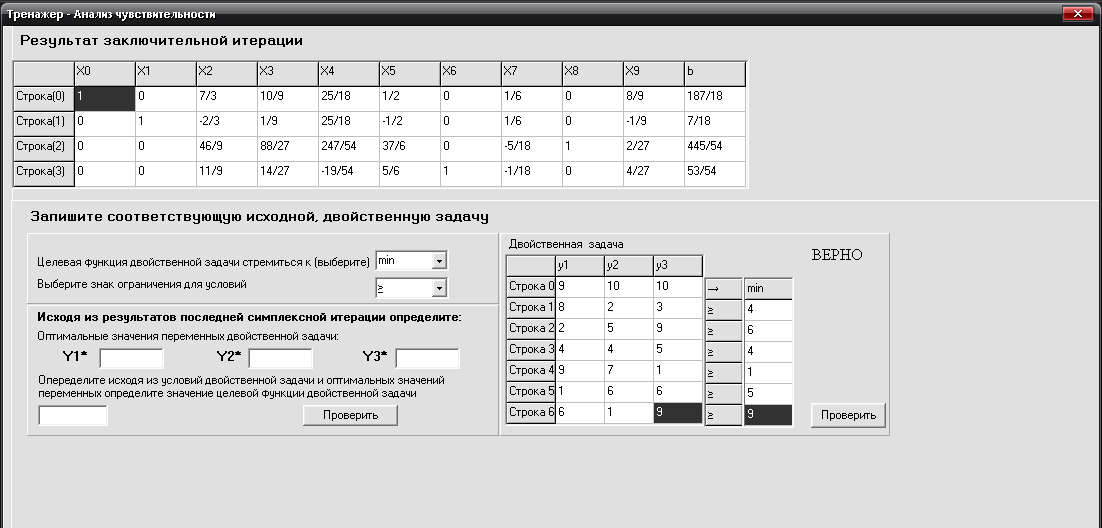

Рисунок 7.15 – Экранная форма выполнения анализа чувствительности в модуле «Тренажер»
Рисунок 7.16 – Экранная форма решения двойственной задачи в модуле «Тренажер»

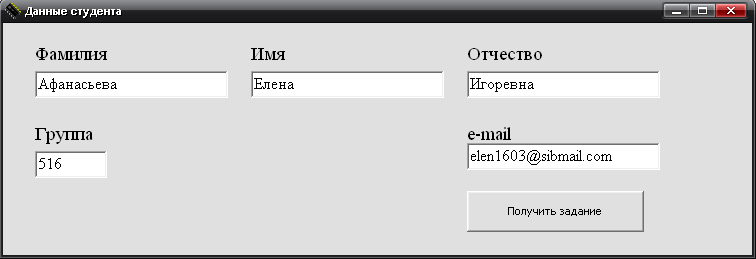

Рисунок 7.17 – Экранная форма ввода данных студента перед получением задания
Рисунок 7.18 – Экранная форма заполнения результатов расчета контрольной работы
Рисунок 7.19 – Экранная форма проверки контрольных работ

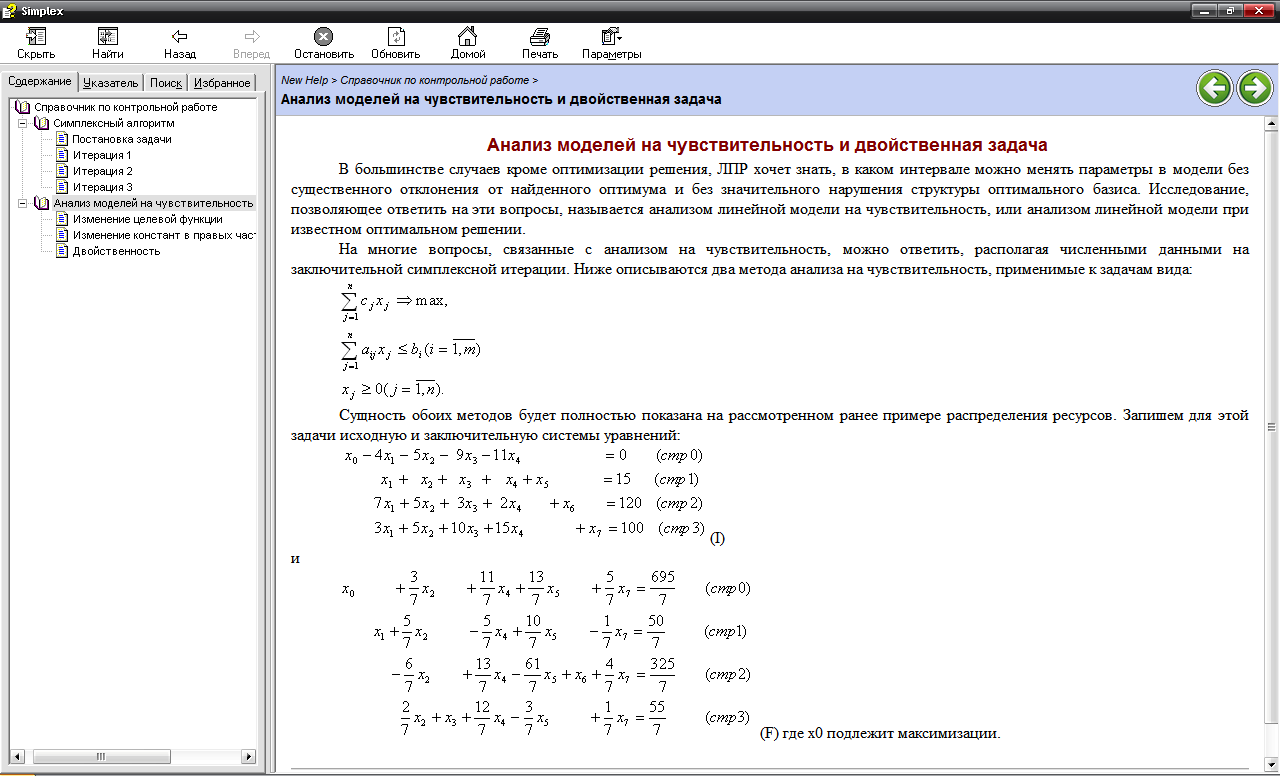

Рисунок 7.20 – Экранная форма модуля помощи «Help»

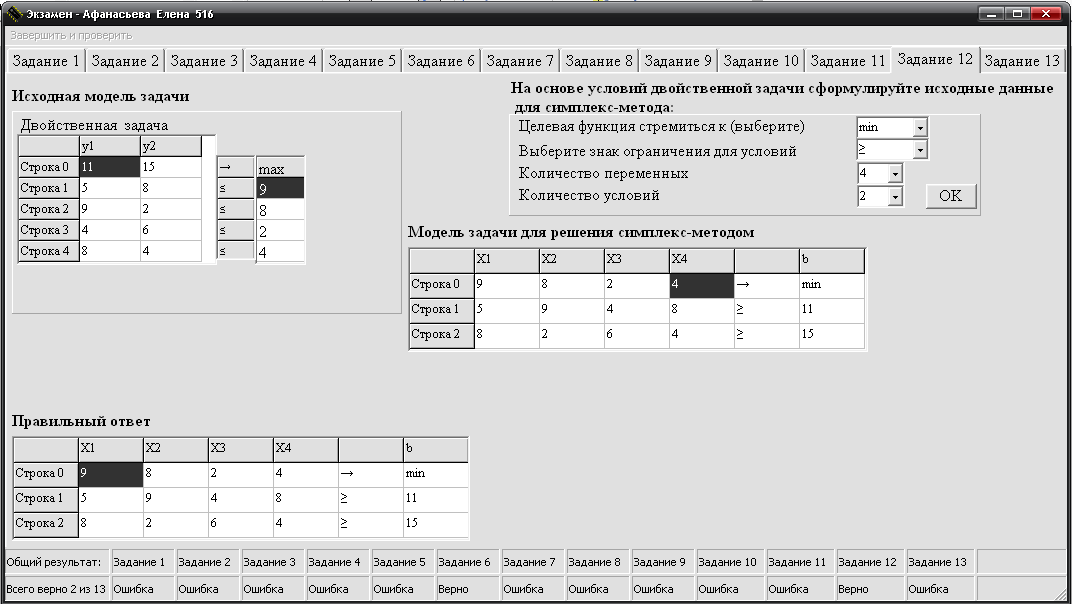

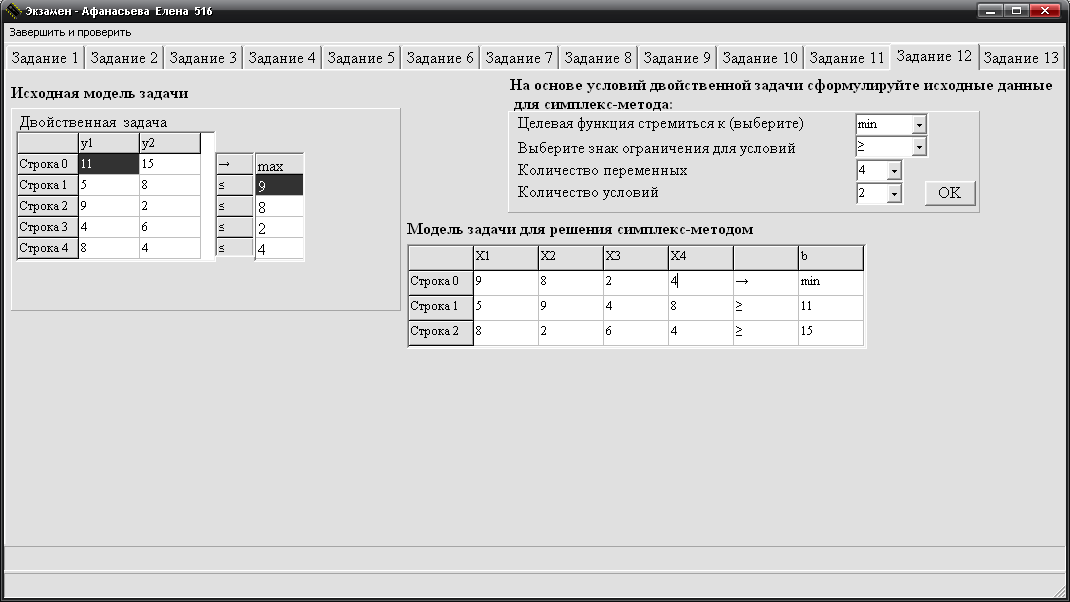

Рисунок 7.21 – Пример ввода ответа в модуле «Экзамен»
Рисунок 7.22 – Результат выполненного экзамена
Методы работы с системой описаны в руководстве пользователя приложение Б.
7.6 Тестирование
Для проверки работоспособности системы проведен расчет одного из вариантов контрольной работы ручным методом. После чего полученные данные введем в систему и сравним итоговые результаты.
Дана задача линейного программирования:
1 Необходимо найти оптимальное решение модели Симплекс-методом.
Решение состоит из пяти итераций, в результате которых получаем:
Оптимальное решение имеет вид:
Ниже приведен пример ввода результата расчетов Симплекс-методом (рис. 7.23).

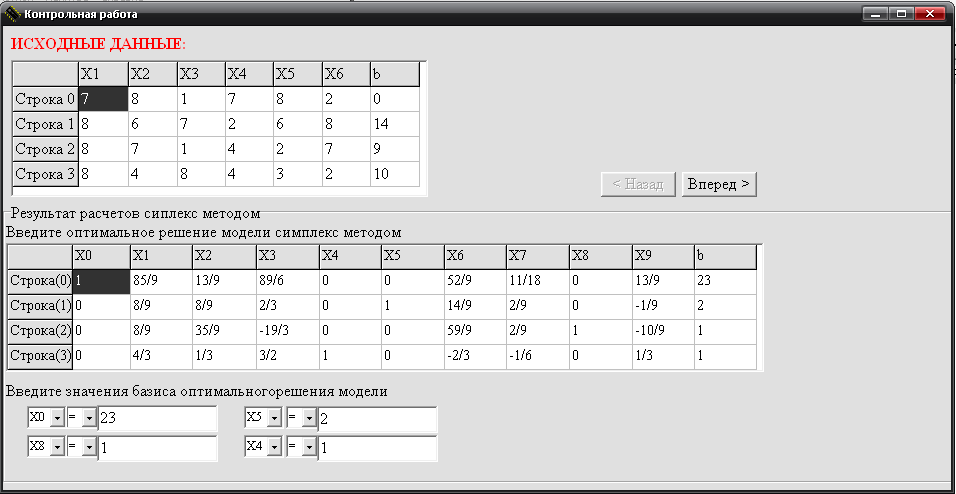

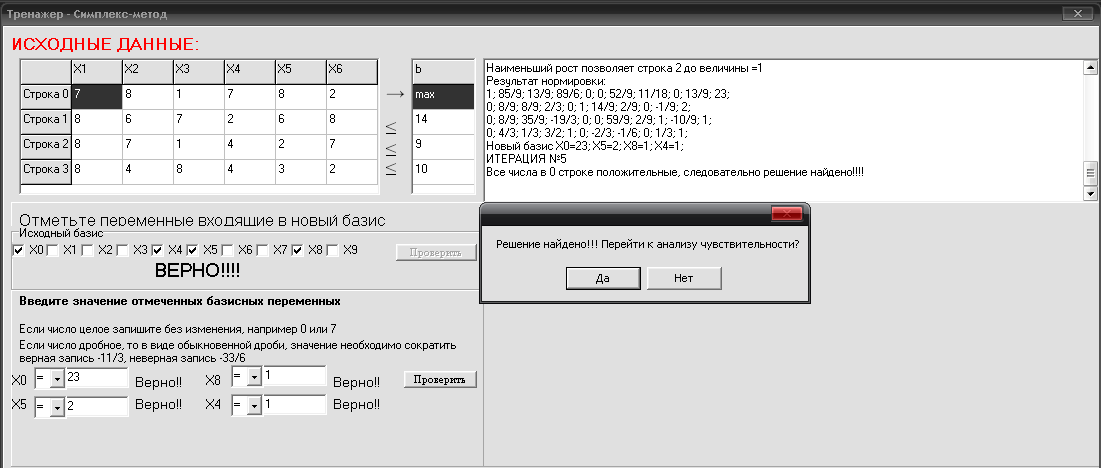

Рисунок 7.23 – Ввод результата расчетов Симплекс-методом
2 Произвести анализ на чувствительность. Определить, в каких пределах могут меняться коэффициенты при базисных и небазисных переменных в выражении для целевой функции, не нарушая оптимальности прежнего базиса. Найти пределы, в которых могут меняться константы в правых частях, не нарушая оптимальности прежнего решения.
Небазисными переменными являются: x1, x2, x3, x6.
Предположим, что коэффициент при x получает положительное приращение δ. Тогда строка 0 исходной системы примет вид:
На заключительной итерации, строка 0 примет вид:
Если δ1 > , то коэффициент при x1 примет отрицательное значение, так же если δ2 > , то коэффициент при x2 примет отрицательное значение, то решение перестанет быть оптимальным, аналогично с δ3 и δ6.
Следовательно, получаем:
δ1 < ; δ2 < ; δ3 < δ6 < .
Запишем целевую функцию на последней итерации с измененным коэффициентом при базисной переменной x4:
стр(0)
Так как x4 по-прежнему входит в базис, то необходимо исключить x4 из строки (0). Для этого умножим строку (3) на δ и прибавим к строке (0). В результате получим:
Отсюда следует, что при выполнении условия полученное решение остается оптимальным.
Запишем целевую функцию на последней итерации с измененным коэффициентом при базисной переменной x5:
Так как x5 по-прежнему входит в базис, то необходимо исключить x5 из строки (0). Для этого умножим строку (1) на δ и прибавим к строке (0). В результате получим:
Отсюда следует, что при выполнении условия полученное решение остается оптимальным.
Находим пределы, в которых могут меняться константы в правых частях, не нарушая оптимальности прежнего решения. Таким образом, ранее полученное решение останется допустимым, если:
;
.
Ниже приведен пример ввода результата расчетов анализа на чувствительность (рис. 7.24).
Рисунок 7.24 – Ввод результата расчетов анализа на чувствительность
3 Используя двойственную модель определить, в каких интервалах могут меняться коэффициенты при небазисных переменных в выражении для целевой функции, не нарушая оптимальности прежнего решения.
Результат выглядит следующим образом:
Следовательно, получаем:

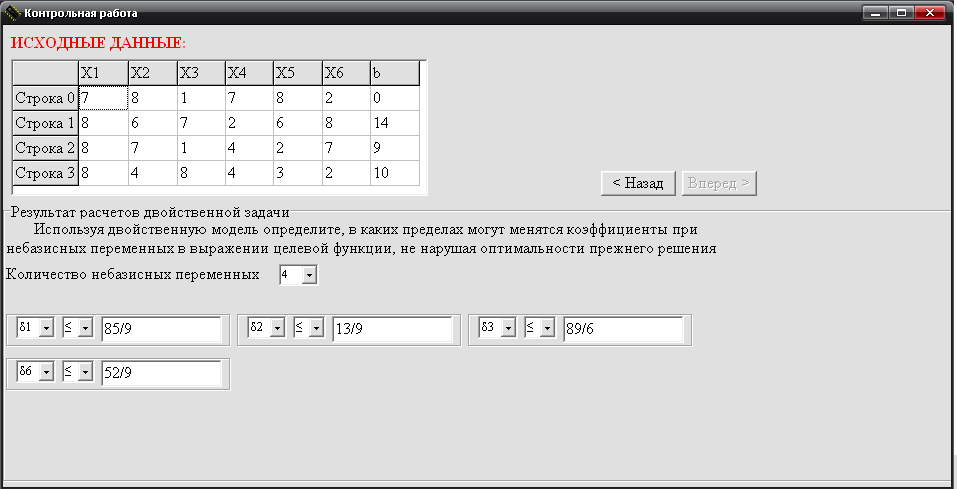

Ниже приведен пример ввода результата расчетов двойственной задачи (рис. 7.25).
Рисунок 7.25 – Ввод результата расчетов двойственной задачи
При проверке преподавателем выполненной контрольной работы программа выведет следующий результат (рис. 7.26-7.28).
Результаты, полученные при ручных расчетах и выданные системой, полностью совпадают. Следовательно, алгоритмы, использованные системой верны, то есть она полностью готова к использованию в учебном процессе.

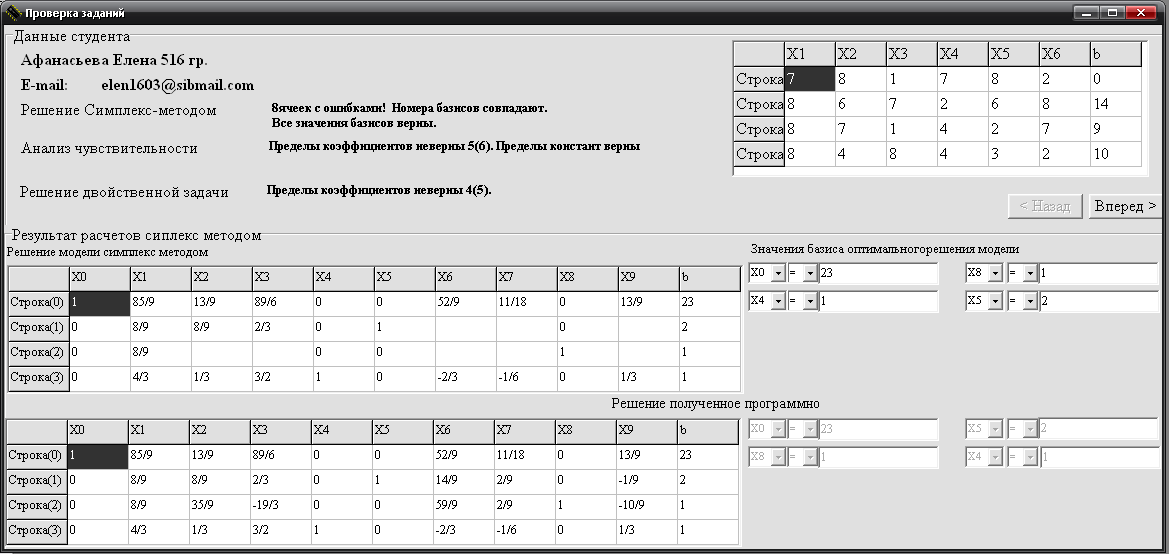

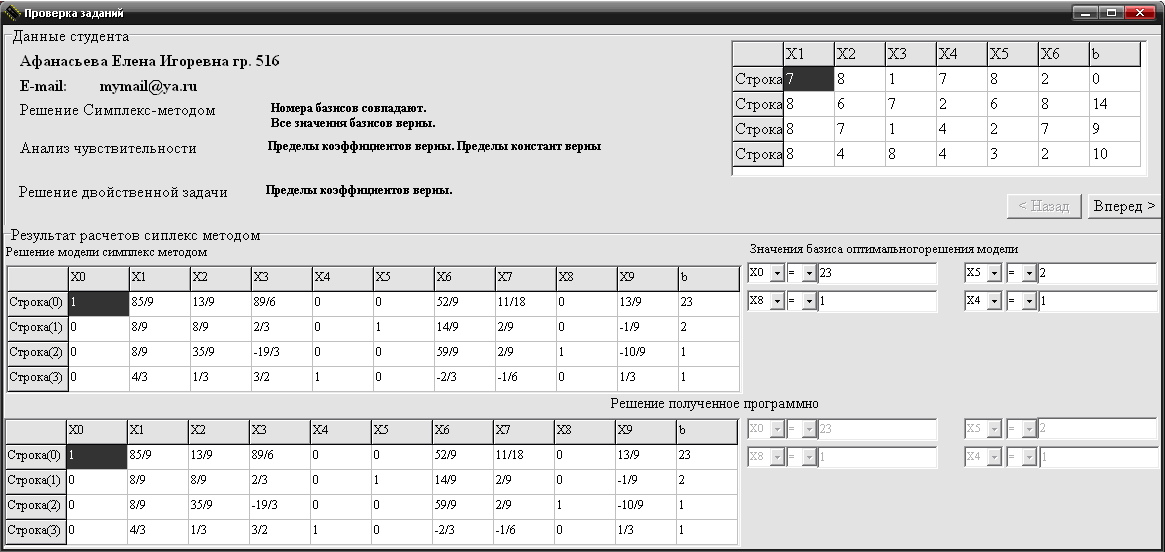

Рисунок 7.26 – Проверка результата расчетов Симплекс-метода

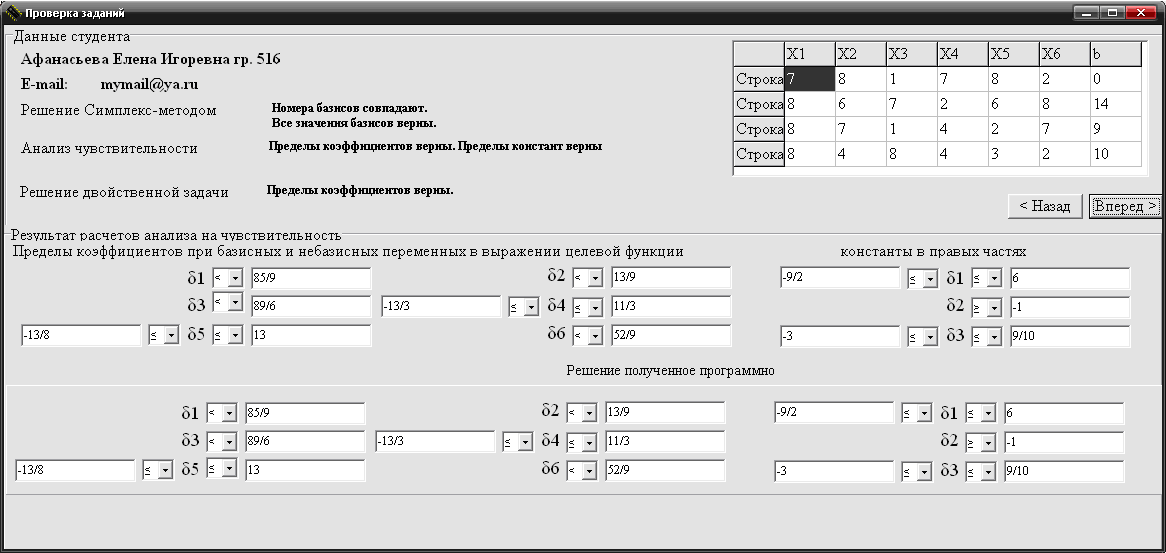

Рисунок 7.27 – Проверка результата расчетов анализа на чувствительность
Рисунок 7.28 – Проверка результата расчетов двойственной задачи
