Основные узлы контактной точечной машины.

Все машины для контактной сварки состоят из двух основных частей: электрической и механической. Конструкция этих частей и их компоновка в зависимости от вида сварки и назначения машины могут меняться в широких пределах.

Устройство машины для контактной сварки можно рассмотреть на примере машины для точечной сварки (рис. 24).

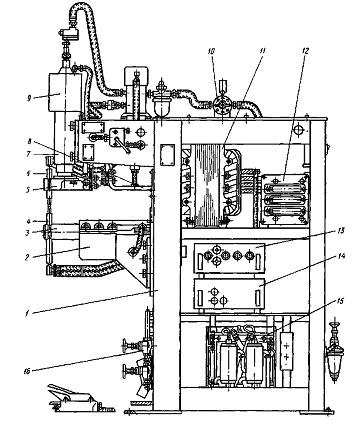

Рис 24. Машина для контактной точечной сварки.

Электрическая часть машины состоит из источника питания – сварочного трансформатора 11 с переключателем ступеней 12 и сварочного контура, состоящего из токоподвода 8, верхней консоли 5 с верхним электрододержателем 6 и нижней консоли 3 с ниж­ним электрододержателем 4. К электрической части машины отно­сится также устройство для коммутации первичного тока сварочного трансформатора — игнитронный прерыватель 15 с блоком под­жигания 14 и регулятор цикла сварки 13, обеспечивающий задан­ную последовательность операций цикла сварки и регулировку параметров процесса сварки. В некоторых типах машин коммута­ция первичного тока производится полупроводниковыми элемента­ми (тиристорами) или электромагнитными контакторами. Приме­няются и различные типы регуляторов цикла сварки (электронные, на элементах «логики» и т. п.).

Механическая часть машины состоит из корпуса 1, в котором размещены все элементы и узлы машины (он рассчитан на воспри­ятие реакций от усилия, создаваемого приводом сжатия электро­дов), пневматического привода сжатия 9 с направляющим устрой­ством 7, нижнего кронштейна 2, на котором закрепляется нижняя консоль с электрододержателем, пневматического устройства 10 (состоящего из аппаратуры для подготовки, регулирования и ком­мутации сжатого воздуха, подаваемого в пневматический привод и соединительных резинотканевых рукавов), а также системы во­дяного охлаждения 16, обеспечивающей охлаждение сварочного контура и игнитронного прерывателя.

В машинах для контактной сварки применяют и другие типы приводов для сжатия электродов, зажатия и перемещения деталей и других операций (электромеханические, рычажные, гидравличе­ские и др.), однако пневматический привод наиболее распрост­ранен.

По конструкции машины для рельефной и шовной сварки мало отличаются от машин для точечной сварки: в машинах для рельеф­ной сварки вместо электродов установлены контактные плиты, ма­шины для шовной сварки имеют устройство для привода вращения роликов и электродные головки с роликовыми электродами.

Машины для стыковой сварки по конструкции существенно от­личаются от машин, о которых говорилось выше.

На рисунке 25 изображена машина МТ-604, предназначенная для сварки малоуглеродистой стали толщиной от 0,2 + 0,2 до 2 + 2 мм. Эта машина имеет рычажный пневматический привод сжатия верх­него электрода и двухпозиционный электронный регулятор цикла сварки, обеспечивающий регулировку времени сварки и времени паузы (темп работы). В каче­стве прерывателя тока в этой машине применяется электромагнитный контактор. Предусмотрена модификация машины, в которой прерывателем сварочного тока является асинхронный тиристорный контактор.

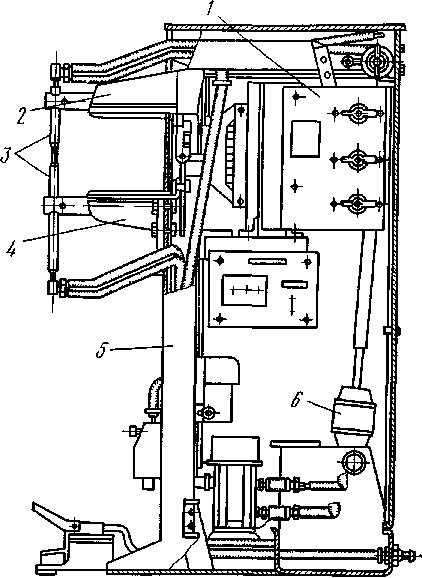

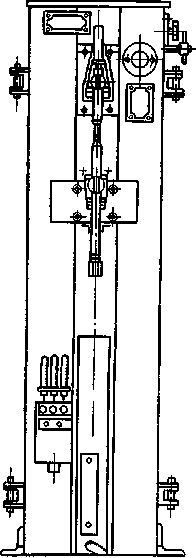

Рис. 25 Машина для точечной сварки типа МТ-604: 1 — сварочный трансформатор с переключателем ступеней, 2 — рычаг с верхней электродной частью, 3 — электрододержатель с электродами, 4 — кронштейн с ниж­ней электродной частью, 5 — корпус, 6 — цилиндр пневматический.

Цель занятия.

Изучить принцип работы и устройство контактной точечной машины МТ-04-У.

Задание.

1. Изучить методические указания по выполнению данной работы.

2. Под руководством преподавателя, изучить основные узлы машины МТ-604-У.

3. Составить отчет.

4. Сдать отчет преподавателю.

Оборудование, приспособление, инструмент.

Контактная точечная машина МТ-604-У.

Содержание отчета.

1. Тема лабораторной работы.

2. Цель занятия.

3. Схема установки контактной машины МТ – 604.

4. Таблица технических характеристик машины МТ-604.

5. Параметры режима сварки низкоуглеродистой стали толщиной 2+2 мм (j [А/мм²], d_Э, [мм]_, P_С [кН]).

6. Выводы.

Контрольные вопросы.

Основные части машин контактной точечной варки, их назначение.

Параметры режима контактной точечной сварки.

Литература:

1. Акулов А.И., Бельчук Г.А., Демянцевич В.П. «Технология и оборудование сварки плавлением». – М.: Машиностроение, 1977, - 432 с.

2. Думов С. И. Технология электрической сварки плавлением — Учебник для машиностроительных техникумов. — 3-е изд., перераб. и доп. — Л.: Машиностроение. Ленингр. отделение, 1987. — 461 с.: ил.

3. Справочник сварщика/Под ред. В. В. Степанова.— 4-е изд., перераб. и доп. — М.: Машиностроение, 1982.— 560 с., ил. (Серия справочников для рабочих).
