9.5. Усилители постоянного тока
Усилители постоянного тока предназначены для усиления сигналов, изменяющихся с низкой частотой (близкой к 0). К таким сигналам относятся аналоговые величины, то есть непрерывно изменяющиеся напряжение или ток.
Усилители постоянного тока отличаются от схем усилителей других типов. В таких усилителях используется только активная нагрузка, использование индуктивных нагрузок исключено. Применение конденсаторов в цепях межкаскадных связей исключено. Таким образом, в усилителях постоянного тока используются непосредственные связи, а также многокаскадное усиление.
Рассмотрим усилитель прямого усиления, изображённый на рис.9.13. Усилитель состоит из трёх каскадов усиления. Каждый каскад собран по схеме с общим эмиттером и его работа в принципе не отличается от работы усилителей низкой частоты.

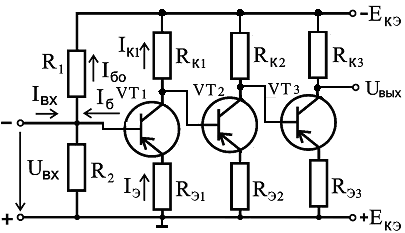

Рис.9.13. Усилитель постоянного тока
В связи
с использованием высокого потенциала
коллектора предыдущего каскада для
базы следующего каскада в эмиттэрных
цепях ставятся гасящие
сопротивления с отрицательной обратной
связью по току. Эти обратные связи
уменьшают дрейф нуля усилителя (изменеие
выходного напряжения без изменения
входного напряжения). Дрейф вызывается
изменением питающего напряжения,
температуры окружающей среды и т.д. Для
борьбы с дрейфом стабилизируют питающее
напряжение.На рис.9.14 приведены статические
характеристики работы первого каскада
усилителя. Зона покоя (точка b)
нагрузочной характеристики, а также
точка b’
входной характеристики определяется
делителем
на участке база – эмиттер первого
каскада.

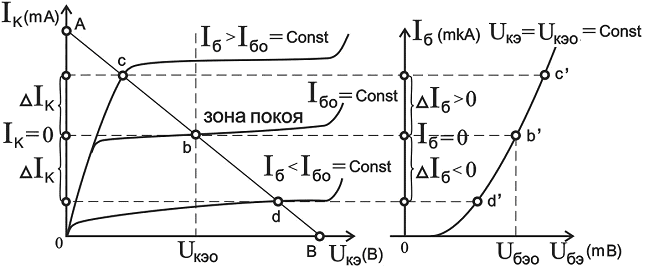

Рис.9.14. Статические характеристики работы первого каскада усилителя постоянного тока
9.6. Импульсные усилители
Импульсному (ключевому) режиму работы транзистора соответствуют два состояния: транзистор или закрыт или полностью открыт. В этом режиме транзисторы используют как бесконтактные переключающиеся устройства.
Рассмотрим
работу схемы, приведённой на рис.9.15.
Временные зависимости входного и
выходного напряжений усилителя изображены
на рис.9.16. В интервалах времени

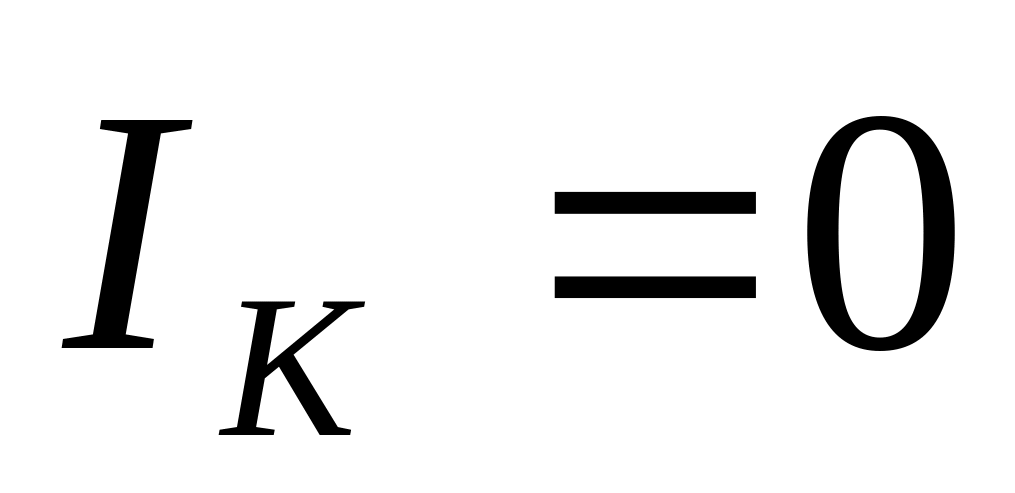

и т.д., когда
,
переход эмиттер – база заперт и ток
коллектора
.
Следовательно, напряжение на коллекторе
равно напряжению источника питания
,
транзистор закрыт. Когда на вход
транзистора подают отрицательные
импульсы (интервалы времени
),
переход эмиттер – база открывается и
по коллекторной цепи проходит ток
насыщения
,
при этом напряжение на коллекоре
,
транзистор полностью открыт.

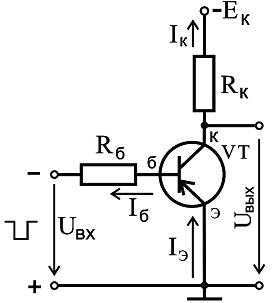

Рис.9.15. Схема импульсного усилителя на биполярном транзисторе

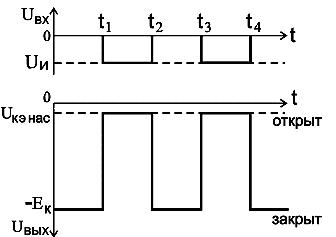

Рис.9.16. Временные зависимости входного и выходного напряжений усилителя
9.7. Операционные усилители
Операционные усилители выполнены на интегральных микросхемах и применяются как усилители постоянного тока для работы в режиме усиления и выполнения математических операций над аналоговыми или медленно изменяющимися величинами (сложение, вычитание, дифференцирование, интегрирование, логарифмирование и т.д.).
Условное
изображение операционного усилителя
приведено на рис.9.17, в котором знаком
(–) обозначен инвертирующий вход, а
знаком (+) неинвертирующий вход. Питание
операционного усилителя осуществляется
от двух источников с положительной и
отрицательной ЭДС. На рис.9.18 приведены
характеристики вход - выход усилителей
с инвертирующим и неинвертирующим

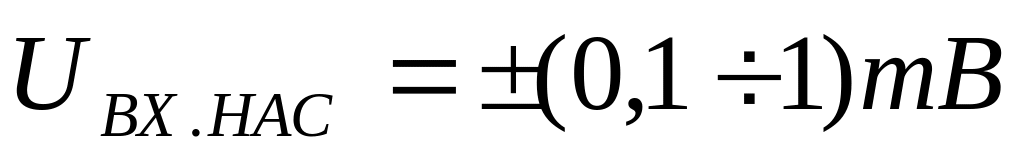

входами. Входное напряжение насыщения
незначительно
.

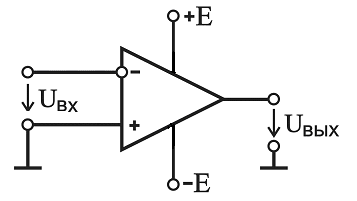

Рис.9.17. Условное изображение операционного усилителя
Рис.9.18. Характеристики вход - выход операционных усилителей с инвертирующим и неинвертирующим входами
В схемах
операционных усилителей используется
отрицательная обратная связь по
напряжению. Рассмотрим примеры
использования схем операционных
усилителей с элементами цепи обратной
связи
.
На
рис.9.19 приведена схема масштабного
инвертирующего усилителя, у которого
элементы обратной связи равны активным
сопротивлениям
.

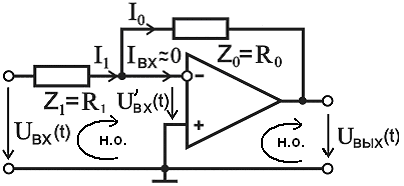

Рис.9.19. Схема масштабного инвертирующего усилителя
Используя
первый и второй законы Кирхгофа для
входного и выходного контуров усилителя,
направления обхода которых указаны, а
также считая, что у операционных
усилителей
,
имеем
Тогда,
после преобразований, следует, что
,
то есть выходное напряжение масштабного
усилителя
равно входному напряжению
,
помноженному на масштабный множитель
с отрицательным знаком. Коэффициент
усиления усилителя по напряжению
.
(9.10)
На рис.9.20 изображена схема суммирующего усилителя (сумматора).

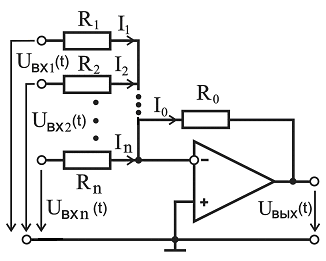

Рис.9.20. Схема суммирующего усилителя (сумматора)
Сумматор
– это операционный усилитель с несколькими

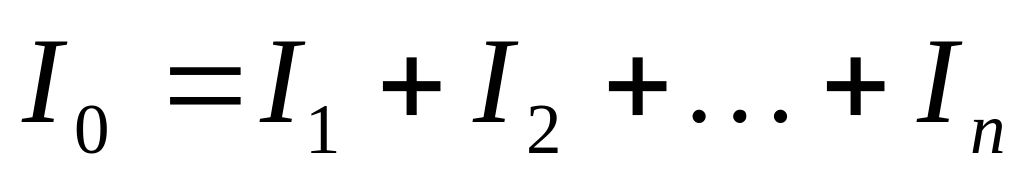

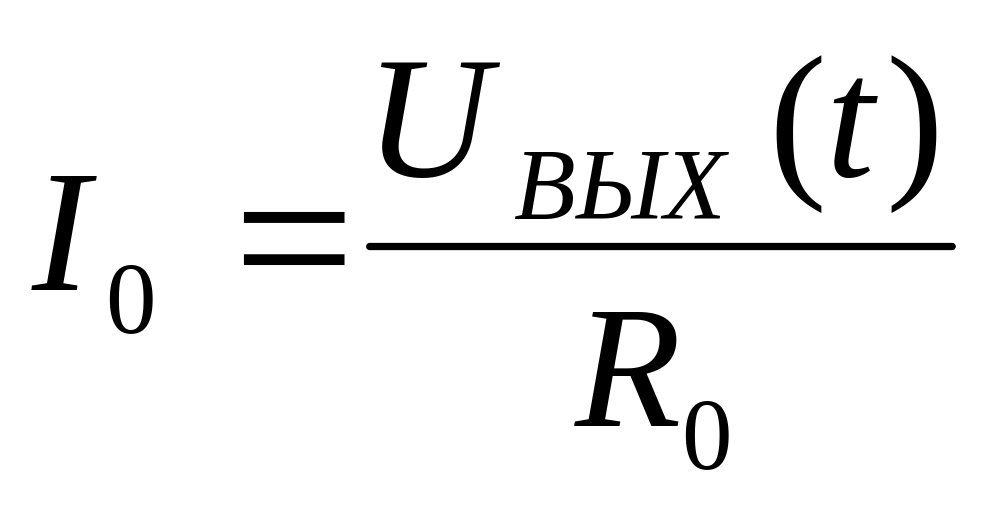

входами, у которого
,
,
,
,
,
тогда, умножив значения всех токов на
,
получим:
.
(9.11)
В
этом случае усилитель выполняет операцию
сложения входных напряжений со своими
масштабными коэффициентами. Если все
входные сопротивления равны
,
то
.
На рис.9.21 приведена схема интегрирующего усилителя (интегратора), у которого в цепи обратной связи использован конденсатор.

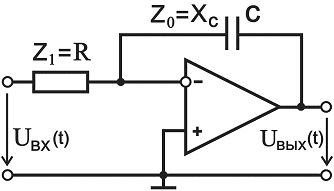

Рис.9.21. Схема интегрирующего усилителя (интегратора)
Изобразив
сопротивление обратной связи в
комплексном виде
,
а входное сопротивление
,

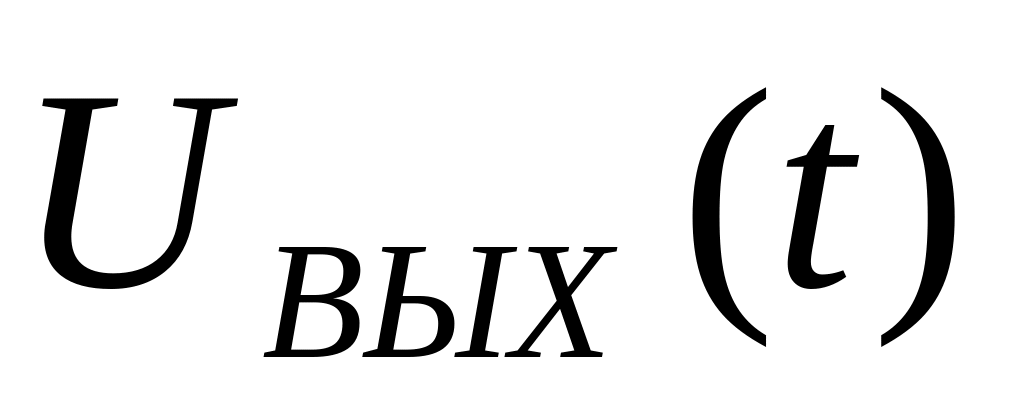

можно представить выходное напряжение
в виде временной зависимости
.
Перейдем к операторной форме записи,
что соответствует замене
на оператор Лапласа p
. Тогда изображение входной и выходной
величины по Лапласу выразится зависимостью
,

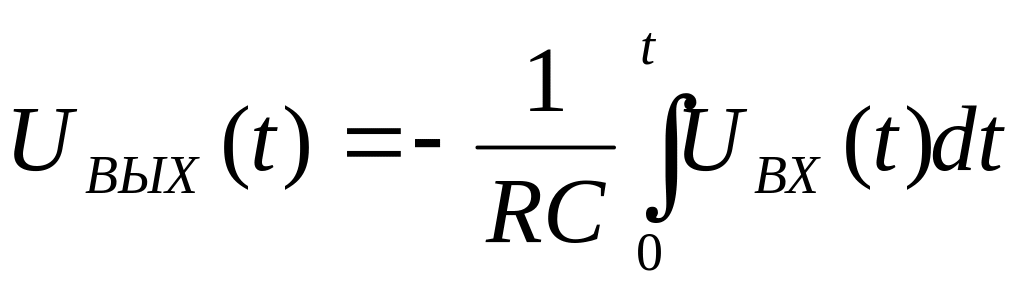

что соответствует интегрированию
оригинала, то есть:
,
(9.12)
где
-
масштабный коэффициент.

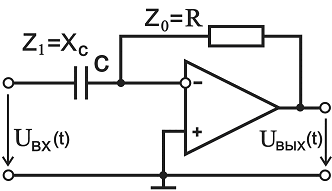

На рис.9.22 изображена схема дифференцирующего усилителя, у которого на входе усилителя установлен конденсатор.
Рис.9.22. Схема дифференцирующего усилителя

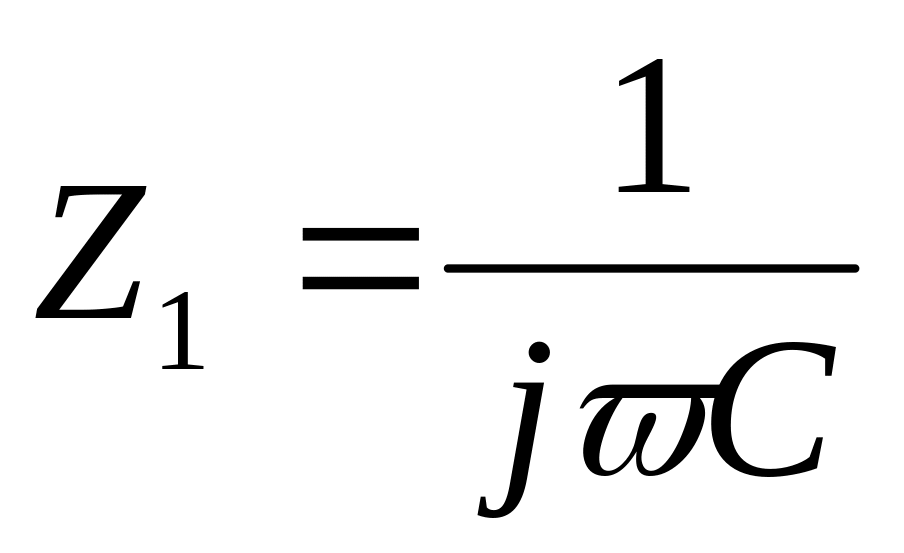

Входное
сопротивление конденсатора
в комплексном виде
,
а сопротивление обратной связи
.
Выходное
напряжение можно представить в комплексном
виде временной зависимостью
.
Перейдем к операторной форме записи,
что соответствует замене
на оператор Лапласа p
. Тогда изображение входной и выходной
величины по Лапласу выразится зависимостью
,
что соответствует взятию производной
от её оригинала, то есть:
.
(9.13)
где
-
масштабный коэффициент.
