3.8. Вращающееся магнитное поле трёхфазной системы переменного тока
Действие трёхфазной машины основано на использовании вращающегося магнитного поля.

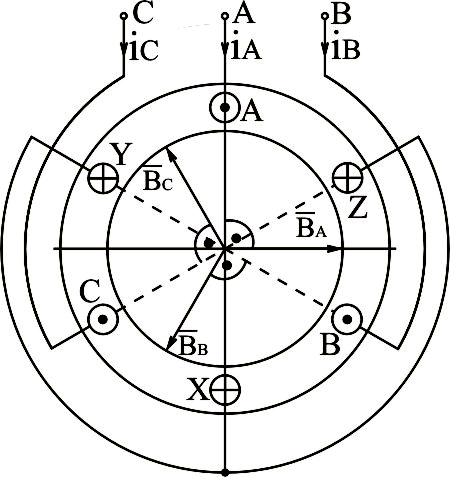

На рис.3.27 показана трёхфазная обмотка машины переменного тока в виде трёх статорных обмоток, сдвинутых на угол 120 , состоящих из одного витка. Обмотки соединены звездой. Пусть в витках обозначения А, В, С являются началами обмоток; X, Y, Z - концами обмоток.
Рис.3.27. Модель трёх статорных обмоток трёхфазной машины, состоящих из одного витка и соединенных звездой
При подаче трёхфазного питания на фазы А, В, С (режим электродвигателя), по обмоткам статора пройдут мгновенные токи: , , , фазы которых смещены на угол 120 . Допустим, что токи в точках А, В, С является положительными и направлены на зрителя, а токи в точках X, Y, Z является отрицательными и направлены от зрителя.

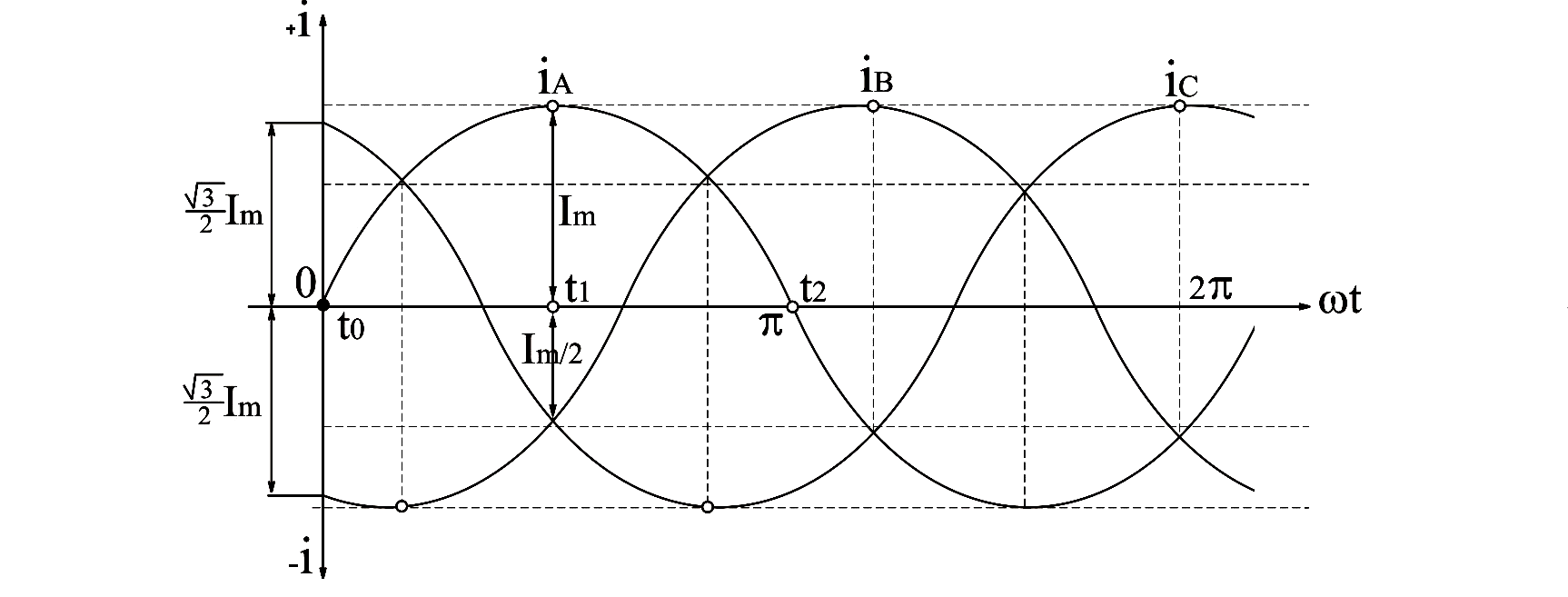

На рис.3.28 изображена временная зависимость фаз мгновенных токов, имеющих одинаковые амплитуды и частоту.
Рис.3.28. Временная зависимость фаз мгновенных токов трёхфазной машины
Токи возбуждают переменные магнитные поля. Направления магнитных полей катушек показаны на рис.3.27 векторами фаз магнитных индукций:
; ; ,
расположенных под углом 90 к плоскостям катушек и относительно друг друга под углом 120 . Определим векторы результирующих магнитных индукций для моментов времени t , t , t , указанных на рис.3.28.

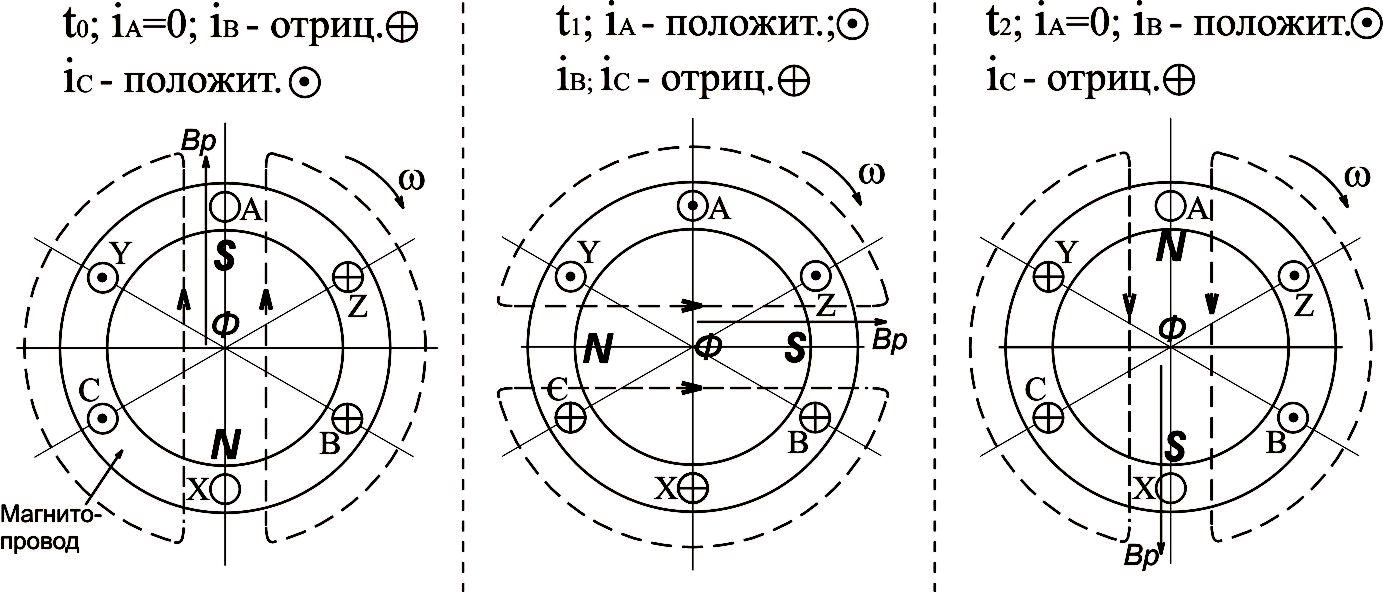

Для этих моментов рассмотрим схематические изображения рис.3.29 фаз обмоток статора, по которым проходят токи с направлениями, соответствующими рис.3.28.
Направления магнитных полей Ф, для рассматриваемых моментов, определяются по правилу буравчика, аналогично направлены векторы результирующих магнитных индукций . Из рисунка видно, что происходит вращение магнитного поля трёхфазной системы по часовой стрелке.
Рис.3.29. Схемы, поясняющие вращение магнитного поля трёхфазной системы
Выполним расчёт векторов результирующей магнитной индукции для моментов времени t ,t , t .
Для t , = 0 :
;
.
Для t , = 90 :
;
.
Для t , =180 :
;
.

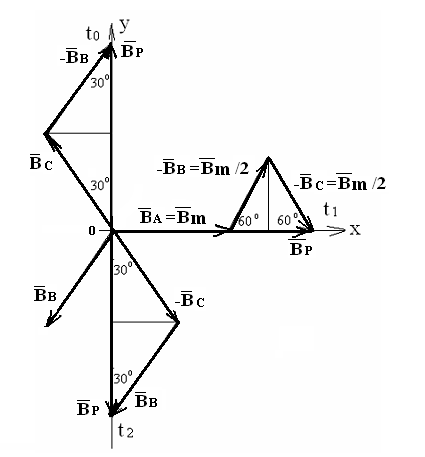

По данному расчёту на рис.3.30 построена векторная диаграмма положений векторов результирующей магнитной индукции.
Таким образом, во времени происходит равномерное непрерывное изменение направления магнитного поля, созданного трёхфазной обмоткой, при этом магнитное поле вращается с постоянной скоростью. Если изменить чередование фаз, изменив подключение к сети любых двух из трёх обмоток, то изменится направление вращения магнитного поля. В момент t результирующий магнитный поток направлен по вертикальной оси. Через один период магнитный поток и магнитная индукция повернутся на один полный оборот и будут такими же, как при t = 0. Если частота тока f, то магнитное поле совершит f оборотов в секунду, тогда частота вращения магнитного поля в минуту n = 60 ∙f/p, где р - число пар полюсов или число катушек на фазу. Для трёх катушек на фазу p=1, n=60 ∙f. Для шести катушек на фазу n= , так как 2р=4, р=2.
Рис.3.30. Векторная диаграмма положений векторов результирующей магнитной индукции для моментов времени t ,t , t .
