- •Иванов Евгений Николаевич электротехника и электроника Учебное пособие
2.5. Цепь переменного тока с ёмкостью
Проанализируем процессы в цепи переменного тока, представленной на рис.2.18.

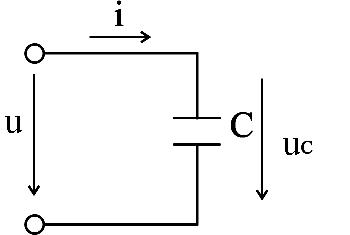

Рис.2.18. Цепь переменного тока с ёмкостью
Зададимся напряжением на зажимах источника , тогда ток в цепи с ёмкостью так же будет меняться по синусоидальному закону. Ток определяется по формуле . Количество электричества Q конденсатора связано с напряжением на ёмкости и его ёмкостью: . Следовательно,
(2.16)
Таким образом, ток в цепи с ёмкостью опережает по фазе напряжение на угол (рис. 2.19).
Рис.2.19. Зависимости мгновенных значений напряжения, тока и мощности цепи переменного тока с ёмкостью
Сопоставляя значения для мгновенного тока и напряжения в цепи с ёмкостью, имеем: . Из формулы (2.16) выведем закон Ома для амплитудных значений: или
. (2.17)
Введем обозначение: , где - емкостное сопротивление. Действительно, если , то измеряется в Омах.
Закон Ома для действующих значений напряжения и тока имеет выражение:
. (2.18)
Для комплексных чисел закон Ома записывается в виде
. (2.19)
Диаграммы в векторном и комплексном видах представлены на рис. 2.20.
Рис.2.20. Векторные диаграммы действующих значений тока и напряжения цепи переменного тока с ёмкостью в векторном и комплексном виде
Так как напряжение на ёмкости отстает от тока на угол , который изменяется по косинусоиде, то мгновенную мощность выразим в виде:
, (2.20)
где
Мгновенная мощность p имеет частоту 2ω, но в отличие от индуктивности, здесь мощность положительна, пока возрастает напряжение на ёмкости. Происходит накопление энергии электрического поля на конденсаторе. Затем конденсатор разряжается на источник, и мощность становится отрицательной.
Из рис. 2.19 видно, что средняя или активная мощность P = Pср= 0. Амплитуда колебаний мощности в цепи с ёмкостью называют реактивной емкостной мощностью:
. (2.21)
Единицей реактивной емкостной мощности является вольт-ампер реактивный (вар).
2.6. Цепь переменного тока с активным сопротивлением и индуктивностью
Рис.2.21 изображает неразветвлённую цепь с активным сопротивлением R и индуктивностью L.
Рис.2.21. Цепь переменного тока с активным сопротивлением и индуктивностью
Пусть мгновенный ток в цепи изменяется по закону . Тогда мгновенное напряжение на активном сопротивлении , так как на этом участке напряжение и ток совпадают по фазе. Напряжение на катушке индуктивности , поскольку на индуктивности напряжение опережает по фазе ток на угол .
Построим для действующих значений напряжения и тока векторную диаграмму для рассматриваемой цепи (рис. 2.22).
Векторы и образуют треугольник напряжений. Выведем закон Ома для этой цепи. Из треугольника напряжений имеем . Но , а , где - индуктивное сопротивление, следовательно:
, откуда
. (2.22)

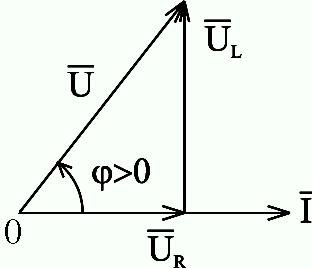

Рис.2.22. Векторная диаграмма действующих значений тока и напряжения цепи переменного тока с активным сопротивлением и индуктивностью
Введем обозначение , где Z - полное сопротивление цепи. Тогда выражение закона Ома примет вид:
. (2.23)
Полное сопротивление Z можно определить из треугольника сопротивлений (рис. 2.23).
Рис.2.23. Треугольник сопротивлений цепи переменного тока с активным сопротивлением и индуктивностью
Сдвиг фаз между током и напряжением определяется из треугольника сопротивлений:
, (2.24)
. (2.25)
Поскольку вектор сдвинут по фазе относительно вектора на угол против часовой стрелки, этот угол имеет положительное значение.
Если , то мгновенная мощность . Для действующих значений произведение , откуда . Выражение . Исходя из этого,
. (2.26)
Таким образом, мгновенная мощность переменного тока может быть представлена в виде постоянной величины и, изменяющейся около неё с двойной частотой, величины (рис. 2.24).
Введем понятие средней или активной мощности:
. (2.27)
Активная мощность характеризует расход энергии на активном сопротивлении.
Реактивная мощность характеризует обмен энергий между индуктивной катушкой и источником:
. (2.28)
Полная мощность оценивает предельную мощность нагрузки:
. (2.29)

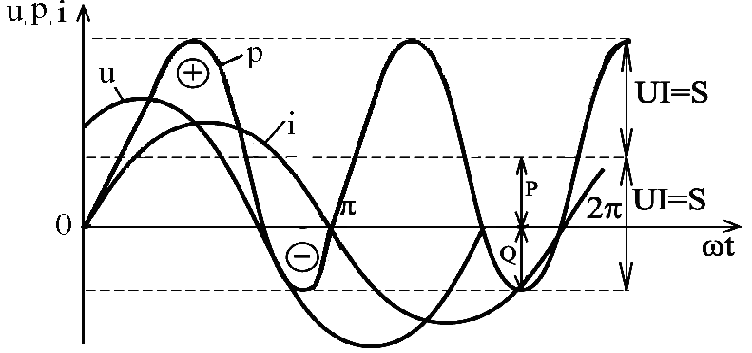

Рис.2.24. Зависимости мгновенных значений напряжения, тока и мощности цепи переменного тока с активным сопротивлением и индуктивностью
Совокупность всех мощностей можно определить из треугольника мощностей (рис. 2.25).
Рис.2.25. Треугольник мощностей
Так: Обозначим коэффициент мощности в виде соотношения .
Коэффициент мощности cosφ изменяется от 0 до 1. По его величине судят, какую часть полной мощности составляет активная мощность. На практике стремятся к увеличению cosφ.
