2.7. Цепь переменного тока с активным сопротивлением и ёмкостью

Рассмотрим электрическую схему цепи с активным сопротивлением и ёмкостью (рис. 2.26).

Рис.2.26. Цепь переменного тока с активным сопротивлением и ёмкостью

Зададимся током , тогда . На основании приведенных выражений построим векторную диаграмму цепи (рис.2.27) для действующих значений напряжений .

Рис.2.27. Векторная диаграмма действующих значений тока и напряжения цепи переменного тока с активным сопротивлением и ёмкостью

Из векторной диаграммы следует, что . Но , где - емкостное сопротивление. Таким образом, , откуда:

. (2.30)

На рис. 2.28 изображен треугольник сопротивлений. Сдвиг фаз (угол ) в этом случае отрицателен, так как напряжение отстает по фазе от тока:

. (2.31)

Пусть , тогда мгновенная мощность в цепи с R и C будет: . Опустив промежуточные преобразования, получим:

. (2.32)

Средняя или активная мощность определяется постоянной составляющей мгновенной мощности: .

Рис.2.28. Треугольник сопротивлений цепи переменного тока с активным сопротивлением и ёмкостью

Реактивная емкостная мощность характеризует интенсивность обмена энергий между источником и ёмкостью: . Так как < 0, то реактивная мощность < 0. Полная мощность определяется из треугольника мощностей (рис. 2.29): .

Рис.2.29. Треугольник мощностей

2.8. Неразветвлённая цепь переменного тока с активным сопротивлением, индуктивностью и ёмкостью. Резонанс напряжений

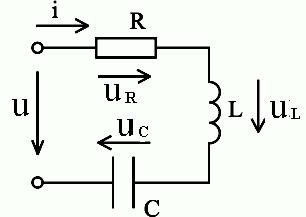

Рассмотрим неразветвлённую электрическую цепь (рис. 2.30).

Пусть , тогда .

Построим векторную диаграмму при условии, что действующие значения напряжений

Из векторной диаграммы (рис.2.31) следует: , откуда . Но , следовательно .

Рис.2.30. Схема неразветвлённой электрической цепи с активным сопротивлением, индуктивностью и ёмкостью

Рис.2.31. Векторная диаграмма действующих значений тока и напряжений для цепи переменного тока с активным сопротивлением, индуктивностью и ёмкостью, в которой ( )

Введя обозначение полного сопротивления цепи , найдем:

. (2.33)

Разность между индуктивным и емкостным сопротивлениями называют реактивным сопротивлением цепи X = XL - XC. Учитывая это, получим треугольник сопротивлений для цепи с R, L и C (рис. 2.32).

При XL > XC реактивное сопротивление положительно и угол > 0.

Аналогично можно построить векторную диаграмму для действующих значений напряжений (рис. 2.33) и треугольник сопротивлений (рис. 2.34).

Рис.2.32. Треугольник сопротивлений цепи переменного тока с активным сопротивлением, индуктивностью и ёмкостью ( )

Рис.2.33. Векторная диаграмма действующих значений тока и напряжений

( ) цепи переменного тока с активным сопротивлением, индуктивностью и ёмкостью

Рис.2.34. Треугольник сопротивлений цепи переменного тока с активным сопротивлением, индуктивностью и ёмкостью ( )

При XL < XC реактивное сопротивление X отрицательно и угол < 0. Если UL = UC и XL = XC , то векторную диаграмму можно представить в виде рис. 2.35, а зависимость тока от частоты в виде рис.2.36.

В этом случае наступает резонанс напряжений, когда ток в цепи совпадает по фазе с напряжением источника. При этом угол = 0, так как реактивное сопротивление равно нулю.

Рис.2.35. Векторная диаграмма резонанса напряжений

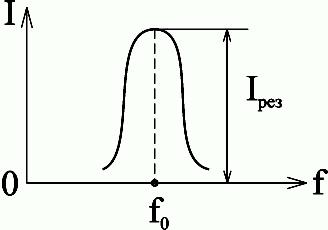

Рис.2.36. Зависимость тока от частоты питающей сети для резонанса напряжений

При резонансе напряжений частота источника равна собственной частоте колебаний LC-контура. Если , где f - частота источника питания, то можно записать . Решив это уравнение относительно f, получим

. (2.34)

На основании рис.2.35, 2.36 следует, что признаками резонанса напряжений являются:

а) полное сопротивление цепи равно активному сопротивлению Z = R;

б) ток в цепи совпадает по фазе с напряжением источника и имеет максимальное значение;

в) напряжение на индуктивной катушке равно напряжению на конденсаторе и каждое в отдельности превышает напряжение источника;

г) коэффициент мощности cos = 1.

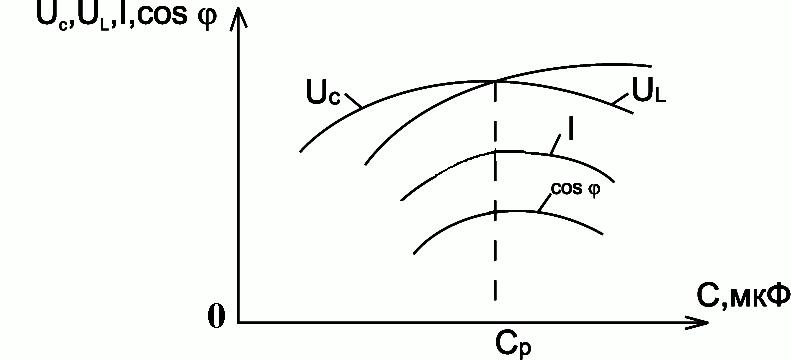

На рис.2.37 изображены примерные функциональные зависимости индуктивных и емкостных напряжений, тока и коэффициента мощности в зависимости от изменения ёмкости конденсатора, где Cp - резонансная ёмкость.

Рис.2.37. Примерное изображение зависимостей UL, UC, , cos от изменения ёмкости конденсатора C

Количественная оценка соотношения энергий источника, катушки индуктивности и конденсатора при резонансе напряжений характеризуется добротностью контура:

. (2.35)

Величину при резонансе называют волновым сопротивлением контура.
