32) Многотактные импульсные преобразователи переменного напряжения
Двухтактные ИППН относятся к простейшему типу преобразователей, выполняемых по
многотактному принципу). Многотактный способ построения ИППН, как известно, уменьшает
загрузку тиристоров по току, исключая при этом их нежелательное параллельное соединение.
Двухтактные ИППН реализуют на основе двух преобразователей, поочередно работающих на общую
нагрузку. Важным преимуществом этих преобразователей помимо уменьшения вдвое тока
силовых тиристоров является возможность работы с общим узлом принудительной коммутации,
осуществляющим поочередное запирание силовых тиристоров обоих преобразователей .Схема
двухтактного ИППН с параллельной коммутацией приведена на рис. а. Она состоит из двух ветвей
с силовыми тиристорами Т4, Т3 и Т2, Г4, причем тиристоры Т1У Т2 выполняют также роль
коммутирующих приборов по отношению друг к другу. Диаграммы, , показаны на рис., б—е.
Пуск схемы осуществляется подачей импульсов на тиристоры Т1 и Т4
33) Реверсивные импульсные преобразователи постоянного напряжения обеспечивают не только
регулирование выходного напряжения, но и изменение его полярности. Они находят применение
для регулирования частоты и направления вращения двигателей постоянного тока.

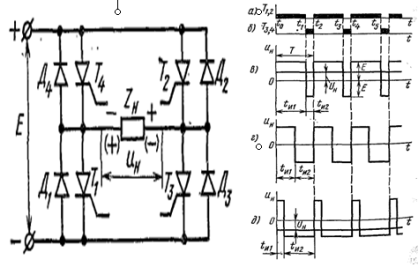

Реверсивные ИППН выполняет по тиристорной мостовой схеме с нагрузкой, включенной в
диагональ моста (рис.). Встречно-параллельно тиристорам подключены диоды, предназначение
для создания цепи протекания тока при активно-индуктивной нагрузки при запертых тиристорах.
Помимо основных элементов схема дополняется узлами принудительной коммутации не для
проведения операций запирания тиристоров. Рассматриваемые преобразователи допускают
несколько способов управления тиристорами. Способ управления, показанный на рис. а, б,
характеризуется поочередным переключением накрест лежащих тиристоров. В течение периода
работы схемы вначале проводит ток одна пара тиристоров, а затем другая. Выходное напряжение
преобразователя имеет вид двухполярной кривой (рис. в). Недостатком рассмотренного способа
управления тиристорами реверсивного преобразователя являются значительные пульсации выходного
напряжения, что требует применения большой индуктивности сглаживающего дросселя.
34) Автономные инверторы— устройства, преобразующие постоянный ток в переменный с неизменной
или регулируемой частотой и работающие на автономную (не связанную с сетью пере-г менного тока)
нагрузку. В этом главное отличие автономных инверторов от ведомых инверторов, также преобразующих
постоянный ток в переменный, но работающих на сеть переменного тока. Нагрузкой автономного
инвертора может быть единичный потребитель (асинхронный двигатель, электрическая установка) или
разветвленная сеть потребителей (несколько нагрузок, работающих по своему графику).
Основой автономного инвертора является вентильное переключающее устройство, которое может
выполняться по однофазным и трехфазным схемам (с нулевым выводом или мостовым). Модель однофазного
мостового инвертора, в которой вентили заменены ключами, показана на рис. 8.1, а.
В качестве ключей в автономных инверторах служат транзисторы и одно- или двухолерационные тиристоры.
При использовании одно- операционных тиристоров схему дополняют элементами, предназначенными
для коммутации тиристоров. Одним из главных элементов является конденсатор. Важно отметить, что
назначение конденсапюров может не ограничиваться лишь запиранием тиристоров. Конденсаторы могут
применяться для формирования кривой выходного напряжения инвертора и определять характер процессов,
протекающих в схеме. В связи с этим схемы автономных инверторов подразделяют на автономные инверторы
напряжения (АИН), автономные инверторы тока (АИТ) и автономные резонансные инверторы (АИР).
