1)Преобр техн-раздел пром.электроники,связан с преобразов

вида электр тока для цепей электропривода,эл тяги,эл.термии,

эл.технологии,эл энергетики и др.Роль и место: При преобр эл

энергии преобразователи имеют миним ее потери, а также

позвол получ опред знач вых хар-тик с высок точн и в широк

диапазоне что позвол разраб сложн техпроцесс

2)Однофазный выпрямитель с 0-ым выводом

Служит для выпрямления напряжения .При пост полуволн

U1 положит полярн-ти на вторичн обмотках трансформ действ

напряж U2-1 и U2-2 с полярносью относит нулев точки .

Диод Vd1 открыт а VD 2 закрыт и фактически все напряж U2-1

приклад к нагрузке Rн,создающей на ней напряж Ud.Анодный

ток диода равен току нагрузки. При отриц полуволне открыт

Vd2 и на нагр Rн поступ напр U2-2,определяющее напряж Ud.

В послед проц повтор.

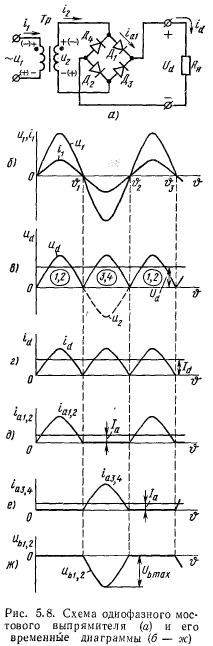

3)Однофазный мостовой выпрямитель

При полож полуволн напряж U2 откр диоды Vd1 и Vd2 они

обеспеч связь втор обмотки трансформ с нагрузк на которой будет

напряж Ud. При отриц полуволн напряж U2 откр Vd3 и Vd4

4)3-х фазный выпрямитель с 0-ым выводом

Преобраз может выпрямл ток только полож полярности так нагр

подключена к катодам вентилей. В откыт состян наход только

1 вентиль для ктор фазное напряж выше чем у других. Каждый из

непровдящ заперт обратным напряжением. На интервале ϕ1-открыт

1вентиль , ϕ2- ϕ3 2 вентиль , ϕ3- ϕ4 3 вентиль и тд. Т е интервал ϕ=2π/3

5) 3-х фазный выпрямитель

Схема состоит из 6 вентилей. Винжн группе вент соеден катодами в верхн

анодами .Нагрузк подкл на месте соеден 2 групп .Интерв провод ϕ1- ϕ2 1 и

6 вент; ϕ2- ϕ3 1 и 2 ; ϕ3- ϕ4 2 и 3; ϕ4- ϕ5 3 и 4 и тд ;Схема назыв

шеститактной за то что перекл вентилей происх за 6 тактов. Ток протек через

2 вентиля располож в анодн группе 2 в катодн .

6)Параметрический стабилизатор напряжения

Схема состоит из балластного резистора RБ и стабилтр Д .Стабилизатор

подкл к вых выпрямит с фильтром. Нагр вкл паралл-но стабилитрону.При

измен Uд или измен Rн,напряж на нагрузк измен незнач так как мало измен

обр напряж стблтрона Uст при измен протек через него тока.

7) Стабилизаторы напр облад более высок коэф стабилиз и меньш вых сопрот по

сравнен с параметрич стабилиз. Их принц работы основ на том, что измен

напряж на нагрузк перед-ся на регулир эл-нт,препятств измен напряж Uн.От

того как вкл транз они вкл-ся паралл или послед. Задачу стабилизац напряж

решают по компенсац принципу,основ на автоматич регулир напряж,подводимого

к нагр.

8)Компенсационные стабилизаторы

Схема состоит из РЭ-регулир элем; ИОН-источн опорн напряж: произв сравнен

напряжений на нагрузке с опорным ;У-усилитель:усилен разности сравниваемых

напряжен и подача усил сигн на регулир эл-нт; Стабилиз осущ изменен напряж

на резисторе Rб путем измен тока регул эл-та.Если прин входн напряж стабилиз

неизмен то постояству напряж на нагр будет соот в постояство напр на балластн

резист .Измен Iн от 0 до Iнмах будет сопровожд измен тока регулир элемента

от Iнмах до 0.

9)Компенсационные стабилизаторы

Схема состоит из РЭ-регулир элем; ИОН-источн опорн напряж : произв сравнен

напряжений на нагрузке с опо рным ;У-усилитель:усилен разности сравниваемых

напряжен; Стабилиз напряж на нагр осущ путем измен напряж на регулир элементе .

Ток РЭ равен току нагрузки

10) Компенсационные стабилизаторы последовательно типа

T1 служит регулирующим эл-том, а усилитель пост тока выполнен на транз T2.

Источн опорн напряж явл-ся стабилитрон Д, вкл в цепь эммитера транз Т2.Резист R

использ для вывода стабилитр на рабоч участок хар-ки,если ток Iэ2 транз T2 мал.

Резист R1,R2 явл-ся эл-ми входн делителя напр. Стабил действ схемы обусловл

наличием в ней глубокой обратно связи по приращениям вых напр Uн.

11) Упр выпрямители-тиристоры,котор быв-ют в 2 сост:а)закрыт при действ обратн напряж,а

также прям напряж меньше напряж переключения.

Б)открыт –действ прям напряж с сочетающ-ся током управляемого электрода.

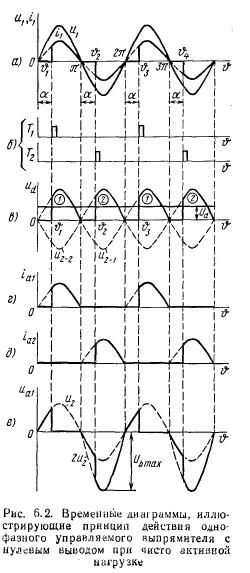

12)Управляемый 1-офазный выпрямитель

Принцип работы:В момент подачи напряж на схему, тирст наход в закрыт

состоян т.к. на них не подан управляемый импульс. На участке от 0 до ПИ

положит полуволна напряж будет на тиристоре Т1,он откр-ся при подаче на

него упр импульса через промежут врем альфа, после чего на нагрузку начнет

под-ся остаток положит полуволны U2-1. После прохождения ею нулевого знач

тирист автоматич закр и до последнего сигн упр-ия,котор будет подан на Т2 на

нагр будет нулев знач напряж. Если полуволна отрицательная то импульсом

отпирается тиристор Т2 и на нагрузку идет напряжение U2-2;

Импульс управляет углом отпирания тиристоров

13)Мостовой управл.выпрям.3-х фазновго тока

Данная схема получила широкое распространение при построении

выпрямит 3 фазного ток и оч часто исп-ся при питании ДПТ от промышл

3хфазн сети. Схема как и 3 фазн неуправляем выпрямит состоит из 6

тиристоров; Схема также является шестиконтактной т к ток подается как

и в неуправлямой на 2 группы тиристоров анодную и катодную . Ток проходит

через тиристор в анодной и катодной группе ; С подачи управляемого

импульса на тиристоры ток проходит через них и проходит на нагрузку.(См 5 )

Особ работы явл-ся отстов на угол альфа мом-та отпирания очередных тирист

от точки коммутац. Это обусловл задержкой на угол α мом-та подачи отпир

импульсов;Таким образ измен угла α влияет на велич напряж Ud.

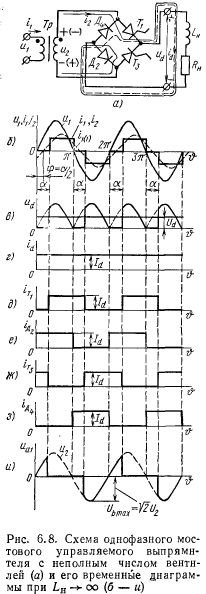

14) Мостовой управл.выпрям

Внешняя характеристика зависит от угла α . Характеристики и режим

работы схемы очень подобны схеме мостового неуправляемого выпрямителя

с нулевым выводом .Эта схема с неполным числом управляемых выпрямителей;

2-управляемые,2-неуправляемые; Отпирание тиристоров Т1,Т3 производят с

задержкой на угол относительно моментов перехода через нуль напряжения U2;

На интервале π-α проводят ток Id тиристоры Т1 и диод Д2 ;Ток нагрузки Id

протекает через вторичную обмотку трансформатора и вентили; На интервал

π+α проводят ток Id тиристоры Т3 и диод Д4

15)Тиристорные преобразователи

Регулир скор ДПТ занимает важн место в автоматизир электроприводе(ЭП).

Примен с этой целью тирист преобразоват (ТП)явля одним из самых современ

путей созд регулируемого ЭП пост тока. Управл скор ДПТ осущ 3 спос: 1) измен

напряж на якоре при неизм токе ОВ2) измен тока ОВ при неизм напряж на якоре;

3) комбинир измен напряж на якоре и тока ОВ. В сх реверсивн ТП реверс осущ-ся

перекл напряж на якоре на др полярность. Также сущ ТП,в кот благодаря их устр-ву

,можно произв реверс без переключателя. Большинство ТП могут работать как в

режме управл-го выпрямит,так и в режиме инвертора, что позвол в проц тормож ДПТ

произв рекуперацию эл энергии обратно в сеть.

16)Реверсиыные выпрямители

Работа такого выпрямит хар-ся попеременной работ в режиме выпрямит или

инвертора. Данн режим работы обеспеч-ся наличием 2х групп тирист(1ой и 2ой).

Сущ 2 основн режимау упр-ия- совместное и раздельное.1)При совмест упр-щие

импульсы подаются и на одну и на др группы тирист. 1 гр работ в режиме инвертора,

а др в режим выпрямит. Услов совместн согласов упр-ия альфа1+альфа2=180градусов.

2)принц раздельн упр-ия:упр-щие импульсы под-ся только на группу тирист,

учавствующ в преобразов в данный мом-нт.Между переключениями тиристорных

групп сущ небольш промежут врем для спадания отпирающих токов.

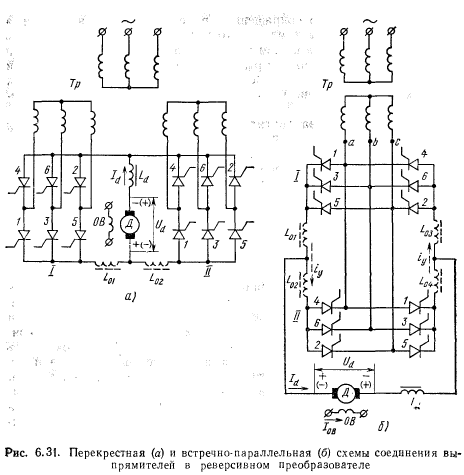

17)Перекрёсная и встречно-паралельн.схемы

Основн различ схем заключ в колич обмоток трансформ ;В следств прост контрукц

трансф большее рапростран получила встречно-паралл сх соед выпрямит ;Всхемах

кроме тиристоров и трасформатора применяются дроссели L01-L04 они служат для

быстрого нарастан тока Id и сглажив процесса перех с 1 мех хар-ки на другую

(регулиров скор-ти).

18)Преобразователи

В этой сх, как и в большинстве преобраз, предназн для электропривода, режим

выпрямления чередуется с режимом инвертирования. Так, например, при наборе

скорости в режиме пуска и ее стабилизац в условиях повышения нагрузки на валу

двигат тирист преобразоват работает в режиме выпрямл, сообщая энергию двиг-лю.

При необходимости тормож и послед-го останова двиг поступление энерг к нему от

сети через преобразоват прекращают, переводя последн в режим инвертирования.

19) Система импульсо-фазов.управления (СУ), обеспечивающая подачу отпирающих

импульсов на тиристоры преобразователя любого типа, совместно с преобразователем решает

комплекс задач, связанных с формированием и регулированием его выходного

напряжения.В ведомых сетью преобразователях с естественной коммутацией (управляемых

выпрямителях, ведомых инверторах, реверсивных пре­образователях, непосредственных

преобразователях частоты) суще­ствует общность в реализации систем управления.

Она обусловли­вается идентичностью управляющего воздействия СУ на силовую

схему, которое проявляется в изменении момента подачи отпираю­щих импульсов

на тиристоры по отношению к синусоидально изменя­ющейся кривой напряжения

сети (т. е. угла управления а). Поэтому, несмотря на то что приводимый ниже материал

относит- Ся к управляемым выпрямителям, его почти целиком можно отнести и к

остальным преобразователям данного класса.

В силу того что СУ рассматриваемых преобразователей осущест­вляют регулирование фазы

управляющих импульсов, их часто назы­вают СИФУ.

Общими требованиями, предъявляемыми к системе управления пРеобразователем, являются:

О надежное отпирание тиристоров силовой схемы во всех режи- ее работы;

2) плавное (в необходимом диапазоне) регулирование угла а по- Дачи управляющих импульсов

на тиристоры;

20) Синх сифу характер тем что получ упр импульса осущ напряж сети

пр тока. В схему входит ГОН-генртоа опрного напряж ,НО-нуль орган,

УФ-усилит формироват отпир импульсов ;ГОН формир измен во времен

напряж U0 любой формы, потом оно подается на НО и сравнивается с

опорным Uya, когда U0 достигает значения напряж Uya формир

управляющ импульс , затем импульс подается на УФ а затем на тирисор;

Напряж U0,синхон(формир на основе напряж пр сети)

Регулир угла α производ регулир значен напряж Uya

21) В Асинхрон сифу связь во время управляющ импульса с соотв точк

напряжен питания сети играет вспомог роль Требуемый угол α управления

тиристорами в асинхронных системах создается как результат регулирования

интервалов между импуль­сами (частоты их следования) в замкнутой

системе с преобразователем или его нагрузкой. Необхо­димые для этой схемы

шесть выход­ных каналов управляющих импуль­сов с фазовым сдвигом между

ними в соседних каналах в 60град получают от распределителя импульсов

РИ запускаемого от ведущего генератора В Г регулируемой частоты. Изменение

частоты ВГ осуществляется напря­жением регулятора Р; под действием

напряжения уставки и напряжения датчика Д регулируемого параметра

(напряжения или тока преобразова­теля, частоты вращения якоря

двига­теля и т. д.). Сигналом датчика в схе­ме создается отрицательная обратная

связь по регулируемому параметру. Благодаря наличию отрицательной

обратной связи в схеме авто­матически создаются углы управления а,

обеспечивающие в соответствии с установкой требуемые значения регулируемого

параметра преобразователя или его нагрузки.

22)Однофазные преобраз.напряж

Построение регулир преобраз напряж основано на использовании

полупроводниковых комутаторов чаще всего тиристоров включенных

встречно-параллельно в цепи с питающим напряжением и нагрузкой . В таких

устройствах применяют: фазовый, ступенчатый, фазоступенчатый,

широтно-импульсный методы регулирования

23) Фазовые методы регулирования базируются на управлении действующим зна­чением

переменного напряжения на нагрузке путем изменения дли­тельности открытого состояния

одного из включенных встречно-параллельно тиристоров ( схема рис а) в сети.

Фазовое регулирование возможно с отстающим углом управления α 4 либо с тем и другим

(2 сторонее управление) Диаграммы напряжений и токов, показанные для одно­фазных

преобразователей перемен­ного напряжения, соответствуют чисто активной нагрузке. Фазовое

регулирование преобразователей пе­ременного напряжения аналогично принципу фазового

регулирования управляемых выпрямителей. Отли­чие обусловливается схемой соеди­нения

тиристоров в этих преобра­зователях, вследствие чего участки синусоид переменного

напряжения, составляющие кривую выходного напряжения в управляемых вы­прямителях,

являются однополяр­ными. При способе регулирования, со­ответствующем рис. (а граф),

запи­рание тиристоров осуществляется после достижения точек π, 2π , Зπ, — (б граф ) за

счет изменения полярности переменного напряже­ния питания по окончании каждого

полупериода (естественная коммута­ция). При способе регулирования, соответствующем;

.( в,г(граф)), запирание тиристоров необходи­мо производить до окончания текущей

полуволны напряжения питания. Это возможно только за счет принудительной коммутации

тиристора.

24) Ступенчатый метод регулирования характеризуется ступенчатым изменением

амплитуды (действующего значения) переменного напряжен подводимого к нагрузке,

без изменения формы его кривой. Этот метод осуществляется с помощью трансформатора,

выводы от вторичной обмотки которого через включен встречно-параллельно тиристоры

связаны с нагрузкой (рис а). Отпирание тиристоров происходит при переходе переменного

напряжения через нуль (, б, в). Регулирование мощности в нагрузке осуществляется

системой управления, ко- торая производит избирательную подачу отпирающих импульсов на

соответетвующую пару включенных встречно-паралельно тиристоров. Сложная конструкция

трансформатора, наличие большого| количества тиристоров, а также невозможность плавного

регулирования мощности в нагрузке являются недостаткатокм данного метода регулирования.

Преимущества метода — отсутствие искажений кривой потребляемого от сети тока, также

фазового сдвига тока относительно напряжения питающей сети СХЕМА ДАЛЬШЕ

25) Фазоступенчатый метод регулирования основываете на совместном использовании

ступенчатого и фазовых методов регулирования. реализуется по схеме с трансформатором

на входе вида рис, а. В зависимости от числа ступеней вторичного напряжения

трансформатора и2 (тиристорных пар) существует двух-, трех-, четырех -и много ступенчатое

фазовое регулирование.Сущность фазоступенчатого метода заключается в использовании

фазового регулирования для плавного изменения соответствующего значения напряжения на

нагрузке в пределах каждой ступени выходного напряжения. Осуществляя широкий пазон плавного

регулирования, фазоступенчатый метод обеспечивает более высокие значения коэффициента

мощности по сравнению с фа­зовыми методами.

26)Широтно-импульсный метод регулирования на пониженной частоте основывается на

изменении числа перио­дов переменного напряжения, подво­димого к нагрузке. Для его

реализации требуется схема вида рис. а. Диаграммы напряжений иллюстрируют принцип

ра­боты преобразователя переменного на­пряжения при данном методе регули­рования. Этот

метод позволяет осуще­ствить регулирование мощности в на­грузке в диапазоне от до U2/Rн

до ну­ля. Его недостатком является при­сутствие гармонических в токе сети с частотами ниже

50 Гц, что обусловливается импульсным характером потребления энергии от сети.

Ука­занный недостаток в значительной степени ослабляется при питании от общей сети

переменного тока группы из нескольких преобразова­телей, когда отсутствие потребления тока

одним преобразователем ком­пенсируется потреблением тока другими преобразователями.

27) Ступенчатый метод регулирования переменного напряжения.

ступенчатый метод регулирования характеризуется ступенчатым изменением амплитуды

(действующего значения) переменного напря жен подводимого к нагрузке, без изменения

формы его кривой. Фазовые методы регулирования переменного напряжения. Фазовые методы

регулирования базируются на управлении действующим зна- чением переменного напряжения

на нагрузке путем изменения длительности открытого состояния одного из включенных

встречно-параллельно тиристоров в течение полупериода частоты сети.

Широтно-импульсный метод регулирования на пониженной частоте основывается на изменении

числа перио­дов переменного напряжения, подво­димого к нагрузке. Для его реализа-, ции

требуется схема вида рис. а. Диаграммы напряжений иллюстрируют принцип ра­боты преобразователя

переменного на­пряжения при данном методе регули­рования. Этот метод позволяет осуще­ствить

регулирование мощности в на­грузке в диапазоне от до U2/Rн до ну­ля. Его недостатком является

при­сутствие гармонических в токе сети с частотами ниже 50 Гц, что обусловливается импульсным

характером потребления энергии от сети.

Фазоступенчатый метод регулирования основываете на совместном использовании ступенчатого и

фазовых методов регулирования. реализуется по схеме с трансформатором на входе вида рис, а.

В зависимости от числа ступеней вторичного напряжения трансформатора и2 (тиристорных пар)

существует двух-, трех-, четырех -и много ступенчатое фазовое регулирование.Сущность фазоступенчатого

метода заключается в использовании фазового регулирования для плавного изменения соответствующего

значения напряжения на нагрузке в пределах каждой ступени выходного напряжения.
