Основные понятия термины и определения, используемые при изучении
Противоаварийной автоматики энергосистем.
Электрические аппараты состоят из отдельных деталей и проводников, электрически соединенных между собой. Место перехода тока из одной токоведущей детали в другую называют электрическим контактом
(контакт). Деталь, осуществляющую контакт, называют контактом-деталью. Наличие электрического контакта (само явление) называют контактированием.
Из самого определения «электрический контакт» следует, что контакт, по крайней мере, состоит из двух частей. По возможному перемещению этих частей относительно друг друга при заданном действии устройства контакты электрических цепей могут быть разделены на три группы: разборные, коммутирующие и скользящие.
Разборные контакты — это те, у которых в процессе работы детали не перемещаются относительно друг друга, а остаются надежно скрепленными. Например, болтовое соединение шин, присоединение проводников к зажимам и т.д.
Коммутирующие контакты — это те, которые в процессе работы замыкают, размыкают или переключают цель, в которой течет или может протекать ток.
Например, контакты выключателей, контакторов, рубильников и т.п.
Скользящие контакты — разновидность коммутирующих контактов, у которых одна из деталей перемещается (скользит) относительно другой, но электрический контакт при этом не нарушается. Например, контакты реостатов, щеточный контакт электрических коллекторных машин, шарнирный контакт.
Говоря об электрическом контакте, следует различать условную и эффективную площади контактирования. Как бы тщательно Ни были отшлифованы контактные поверхности, они все же будут иметь микроскопические бугорки и шероховатости. Поэтому физически две поверхности будут контактировать не всей условной площадью рабочей поверхности контакта-детали (рис. 4-1, в), а лишь отдельными микроскопическими площадками (рис. 4-1, д). Число площадок контактирования и их расположение зависят от геометрических форм контактирующих деталей.
По форме контактирования различают три типа контактов: точечный, линейный, поверхностный.
Точечный — контактирование обеспечено только в одной площадке — точке (рис. 4-1, а и г). Например, сфера — сфера, сфера — плоскость, конус — плоскость и т.д. Здесь условная и физическая картины контактирования совпадают.
Линейный — условное контактирование деталей происходит по линии (рис. 4-1,6 и д). Например, цилиндр — цилиндр (по образующей), цилиндр — плоскость, виток — виток и т. д. Физическая картина контактирования будет представлена рядом площадок (минимум две), расположенными на линии.
Поверхностный — условное контактирование происходит, по поверхности (рис. 4-1, в), физическое — в ряде площадок (минимум три), расположенных на этой поверхности.
Тепловые и индукционные реле. Принцип действия и характеристики реле.
Тепловое реле: Принцип действия. Долговечность энергетического оборудования в значительной степени зависит от перегрузок, которым оно подвергается во время работы. Для любого объекта можно найти зависимость допустимой длительности протекания тока от его значения, при котором обеспечивается надежная и длительная его эксплуатация (кривая 1 на рис. 9.13). При номинальном токе допустимая длительность его протекания стремится к бесконечности. Протекание тока, превышающего номинальный, приводит к дополнительному повышению температуры и дополнительному старению изоляции. Поэтому чем больше ток перегрузки, тем меньше должна быть ее длительность. Кривая 1 на рис. 9.13 устанавливается исходя из необходимого срока службы оборудования. Чем меньше срок службы, тем большие перегрузки допустимы.
Для защиты энергетического оборудования от токовых перегрузок широко распространены тепловые реле с биметаллическим элементом.
Очевидно, что в идеальном случае зависимость tCp(I) для реле защиты должна идти чуть ниже кривой 1 на рис. 9.13. Биметаллический элемент состоит из двух пластин с различным коэффициентом линейного расширения а. В месте прилегания друг к другу пластины жестко скреплены за счет проката в горячем состоянии, либо сваркой. Если такой элемент закрепить неподвижно и нагреть, то произойдет его изгиб в сторону материала с меньшим а.
Максимальный прогиб элемента
Основной характеристикой теплового реле является зависимость времени срабатывания от тока нагрузки (времятоковая характеристика). До начала перегрузки через биметаллическую пластину протекает ток Iо, который нагревает ее до температуры 0о. Зависимость времени срабатывания от тока для этого случая имеет вид
где Т—постоянная времени нагрева реле; I0 —ток предварительной нагрузки, протекающий через элемент;I ∞ — ток, при котором реле срабатывает за время t≥T; I — ток, при котором реле срабатывает за время tcp.
Выразив токи в относительных единицах: x=I/Iном
Если реле включается в холодном состоянии (є=0)
Индукционные реле.
Индукционные реле основаны на взаимодействии между индуцированным в каком-то проводнике током и переменным магнитным потоком. Поэтому она применяются только на переменном токе как реле защиты энергосистем. Как правило, это вторичные реле косвенного действия.
Существующие типы индукционных реле можно разделить на три группы 1) реле с рамкой; 2) реле с диском; 3) реле со стаканом.

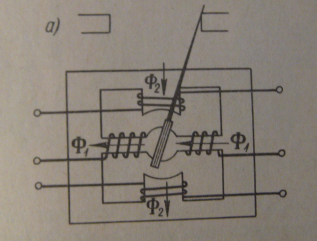

Рис 20-8. Схема устройства индукционных реле: а- с рамкой, б – с диском, в – со стаканом.
1 – стальной цилиндр, 2 – спиральная противодействующая пружина, 3 – подшипники, 4 – вспомогательные контакты, 5 – алюминиевый стакан, 6 – ось, 7,9 – группы катушек, 8 – ярмо, 10,11,12,13 – полюсы.
В индукционных реле с рамкой (рис. 20-8, а) один из потоков (ф2) индуцирует ток в короткозамкнутой обмотке, помещенной в виде рамки в поле второго потока (Ф1), сдвинутого по фазе. Реле имеют высокую чувствительность и наибольшее быстродействие по сравнению с другими индукционными реле. Недостатком их является малый вращающий момент.
Индукционные реле с диском широко распространены. Схема простейшего
реле такого типа (с короткозамкнутым витком К и диском) приведена на рис. 20-8,б. Реле имеют сравнительно простую конструкцию и достаточно большой вращающий момент. Недостатком является замедленное действие вследствие большой инерции подвижной части.
Индукционные реле со стаканом (рис. 20-8, в) имеют подвижную часть в виде стакана, вращающегося в магнитном поле двух потоков четырехполюсной магнитной системы. Потоки Ф1 и Ф2 расположены в пространстве под углом 90°, а по времени сдвинуты на угол . Внутри стакана 5 проходит стальной цилиндр 1 для уменьшения магнитного сопротивления. Реле со стаканом сложнее реле с диском, но позволяет получить время срабатывания до 0,02 с. Это существенное достоинство обеспечило им широкое применение.
