2.1.3 Розрахунок освітлення в побутових та допоміжних приміщеннях
Розрахунок освітлення підсобних приміщень методом питомої потужності.
Метод питомої потужності визначає загальне рівномірне освітлення в закритих невеликих приміщеннях .
Порядок розрахунку: спочатку визначаємо площу приміщення S, розрахункову висоту, норму освітленості, потім знаходимо і розраховуємо потужність освітлювальної установки і вибираємо тип та кількість світильників.
Площа приміщення (кондиціонер №1) S, м2
(2.13)
де a – довжина приміщення, м;
b – ширина приміщення, м.
Встановлена потужність світильників Руст, кВт
(2.14)
Кількість світильників у даному приміщенні Х, штук
; (2.15)
штук.
Приймаємо 5 світильників 440
Розрахунки для інших приміщень проводимо аналогічно, а дані розрахунків зносимо до таблиці 2.2
Таблиця 2.1 – Дані для розрахунку освітлення підсобних приміщень
Назва приміщ-ення |
S |
En |
|
Pроз |
Кількість і тип світильників |
|||
Кондиціонер №1 |
99 |
100 |
8 |
792 |
5ШОД 440 |
|||
Кондиціонер №2 |
99 |
100 |
8 |
792 |
5ШОД 440 |
|||
Склад №1 |
44 |
100 |
8 |
352 |
4ШОД 420 |
|||
Майстерня |
12 |
100 |
8
|
96 |
1ШОД 240 |
|||
ТП |
82 |
100 |
8 |
656 |
4ШОД 240 |
|||
Склад №2 |
16 |
100
|
8
|
128 |
2ШОД 230 |
|||
Буфет
|
20 |
100
|
8
|
160
|
2ШОД 240 |
|||
Туалет №1 |
10 |
100 |
8 |
80 |
1ШОД 240 |
|||
Туалет №2 |
10 |
100 |
8 |
80 |
1ШОД 240 |
2.1.4 Розрахунок мережі освітлення
При проектуванні мережі електричного освітлення керуються наступними основними положеннями: від щита низької напруги заводської підстанції прокладають самостійно чотирьох провідну живлячу лінію до силового пункту від якого через розподільчу мережу живляться освітлювальні щити до яких підключаються окремі групи світильників через групові лінії.
Розрахунок зводиться до вибору перерізу і марки проводів на допустимий нагрів ( по струму навантаження ) з перевіркою на допустимі втрати напруги і на мінімум провідності матеріалу.
Розрахунок зводиться до вибору перерізу і марки проводів на допустимий нагрів ( по струму навантаження ) з перевіркою на допустимі втрати напруги і на мінімум провідності матеріалу.
ШМА

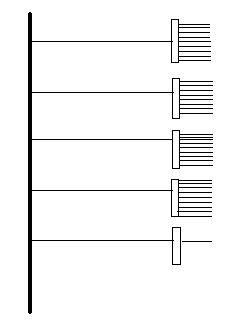

Рисунок 2.3 – Розподіл навантажень
Момент потужності
; (2.16)
Переріз кабелю від ШОД до ЩО1, S м2
(2.17)
де С – перехідний коефіцієнт для алюмінію;
втрати напруги в лінії, %.
Розрахунок для всіх ЩО проводиться аналогічно.
З умов механічної міцності вибираємо кабель ВВГ перерізом 3,5
