11. Особенности проектирования спортивных зданий и сооружений

Классификация:

- учебно-тренировочные

- демонстрационные

- для активного отдыха

Бывают:

- открытые

- крытые

В любом городе существует сеть спортивных зданий и сооружений:

1) Нижний уровень – обслуживает микрорайон (обычно используется школьный стадион)

2) Районный уровень (25 – 100 тысяч жителей). Спортивные сооружения и здания – 1000 человек, площадь 5 – 10 га.

3) Межрайонные спортивные сооружения, несколько жилых районов (до 300 тысяч жителей). Спортивные сооружения на 3000 человек, площадь 20 – 40 га.

4) Городские (от 500 тысяч жителей до миллиона). Вместимость 5 – 25 тысяч человек, площадь 20 – 65 га.

Все спортивные сооружения состоят из:

1. Основных сооружений (игровые площадки, дорожки, ванны бассейнов).

2. Вспомогательные

3. Для зрителей (появляются если есть демонстрационные функции)

Открытые плоскостные спортивные сооружения.

Предназначены для размещения спортивных площадок, полей, дорожек (беговых, конькобежных и т.п.).

Нормальное спортивное ядро.

Футбольное поле – 104 х 69 м

На территории располагаются площадки: волейбольная, теннисная, баскетбольная и т. д.

Для удобства загрузки и разгрузки зрителей – площадки не менее 0,3 м² перед трибунами. Условие видимости – с каждого зрительного места должна быть видна вся площадка. Максимальное удаление от центра - 145 м.; до дальнего угла площадки – 190 – 210 м.

По условию качества все места разделены на 4 категории (максимальное удаление от центра):

1. 65 – 85 м.

2. 85 – 120 м.

3. 120 – 140 м.

4. 140 – 145 м.

Превышение луча зрения над впереди сидящим в закрытом – 12 см.; в открытом – 15 см.

Эвакуация

Если места стоят непрерывно в ряду и эвакуация с двух сторон – количество мест не более 50.

Если с одной стороны – не более 25.

Ширина эвакуационных проходов – минимум 1 м., максимум 2,4.

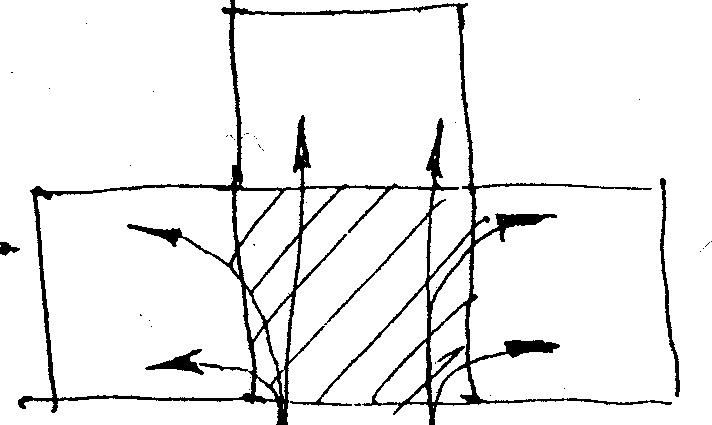

Проходы бывают продольные и поперечные. Может быть эвакуация снизу в верх (на 600 человек 1,1 погонного метра) и сверху в низ (на 600 человек 1 погонный метр). Эвакуация может проводиться через люки из которых под трибуной свои эвакуационные выходы. Минимальная ширина люка 1,5 м. Каждый люк на 1500 человек.

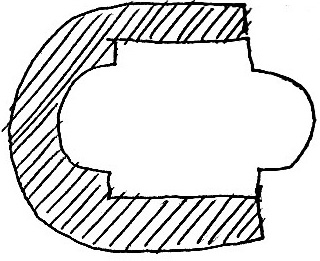

Размещение трибун

	Одностороннее	Двустороннее	Трехстороннее	Сплошные – круговые

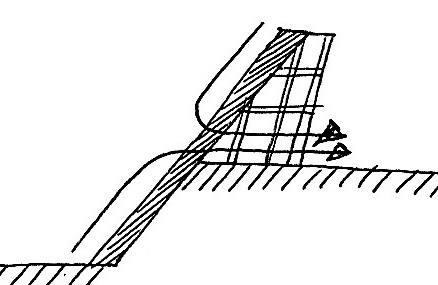

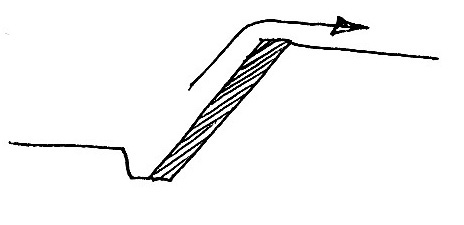

По конструкции трибуны делят:

2. Трибуны на естественном основании

3. Трибуны на искусственном основании или насыпях

4. Трибуны и на естественном основании и на валу (насыпь)

5. Трибуны на самостоятельной конструкции на опорах

6. Трибуны частично на естественном основании, частично на опорах

Примеры:

Крытые спортивные сооружения

1. Спортзалы, спортивные корпуса, теннисные корты

2. Легко атлетические манежи

3. Крытые стадионы

4. Бассейны (плавательный и гребной)

5. Конно-спортивные манежи

В спортивных залах в основном тренировки, зрительных мест почти нет. Спортивные корпуса могут располагаться и кооперативно с другими общественными зданиями.

Типы залов:

1. Большой спортивный зал с теннисным кортом (36 х 18), высота до низа выступающих конструкции 7 м.

2. Средний, основная площадка баскетбольная (30 х 15 х 6,5 м.)

3. Малый, волейбольная площадка (24 х 12 х 6,5 м.)

4. Малый гимнастический зал (18 х 9 х 5,5 м.)

5. Зал бокса или штанги (18 х 9 х 4 м.)

6. Зал для борьбы (18 х 12 х 4 м.)

В школе спортивные залы в отдельном корпусе, равноудобны. Необходима возможность использовать в вечернее время для населения.

Централизованный	многозальный

Легко атлетические манежи

160, 200, 250 – длинна дорожки. Виражи закругления наклонные 130 х 36 (при длине дорожки 200 м.). Прямые дорожки – 60, 100, 100 с барьерами, плюс 15 м. остаётся для торможения. Могут быть с залами широкого профиля или специализированные.

Крытые стадионы

Существуют трибуны значительной вместимости (соотношение с открытым стадионом), могут вмещать в себя площадки и арены.

Классификация арен:

1. Малая игровая арена 24 х 8 (ручной мяч)

2. Средняя арена 5 х 34 (хоккей с шайбой)

3. Большая арена 73 х 112 (футбол), беговая дорожка 200 м.

4. Большая арена 79 х 151, беговая дорожка 400 м.

Бассейны:

- спортивные (для учебно-тренировочных занятий и соревнований)

- учебные (для учебных целей)

- купальные (для купания населения)

- специализированный (для детей, прыжков и т. д.)

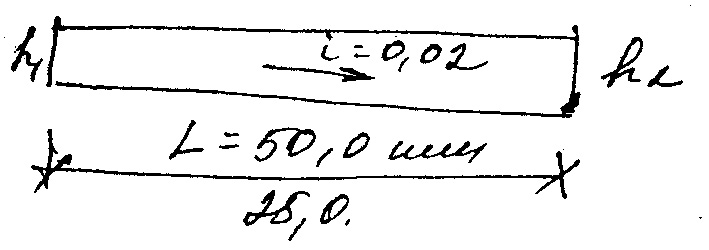

Форма ванн обычно прямоугольная, минимальный уклон для спуска воды 0,01 – 0,02%

h₁ – глубина воды (1,8 для республиканских соревнований; 1,2 для соревнований ниже республиканских)/

h₂ = h + iL; h₁ = 1,8 + il₃

l₁ и l₂ – определяются в зависимости от величины l₃

1. Необходимо разделение пути движения спортсменов в одежде и без неё.

2. Последовательность движения спортсменов.

Бассейны бывают открытые и крытые.

Состав помещений:

1. входные помещения для спортсменов и зрителей – разделённых или общих вестибюлей, гардеробов, туалетов

2. зона с ванной для плавания

3. помещения для обслуживания спортсменов – тренировочного зала для «сухого плавания», раздевалок, душевых, туалетов, медпунктов, массажных, грелки-сушилки, инструкторских, методического кабинета, инвентарных и др.

4. помещения для обслуживания зрителей – кулуаров, буфетов, киосков, туалетов.

5. Административно-хозяйственных помещений – дирекции, хозяйственной части, учебной части, регистратуры, классы и др.

Подсобные помещения – фильтров, хлораторной, дезинфекционной лаборатории, мастерской, складов и др.
