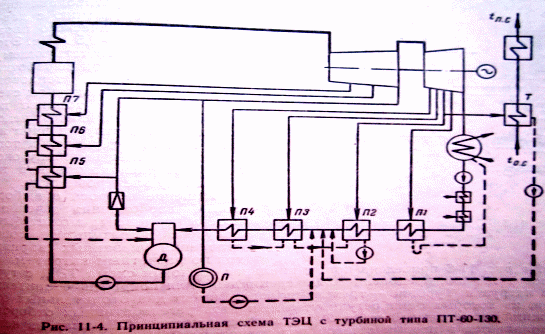

Питання №19

П
ринципові
теплові схеми ТЕЦ.
Принципова теплова схема ТЕЦ визначається
в основному тепловою схемою теплофікаційної
турбоустановки,що має схему регенеративного
підігріву аналогічно системі для
конденсаційної турбіни. Додається
мережна підігрівна установка з мережними
підігрівниками і мережними насосами
та вузол підживлення тепломережі. Повна
теплова схема ТЕЦ може
бути з поперечними зв’язками,або
блочною. В тепловій схемі з поперечним
зв’язком головні паропроводи
виконуються,як секційні з переключаючою
магістраллю, така схема має певні
переваги для надійного постачання пари
до споживача. До переключаючої магістралі
підключають необхідні РОУ і ШРОУ для
резервування споживача технологічної
пари на випадок відмови однієї із турбін.
Питання №20
Вибір
основного та допоміжного обладнання
ТЕЦ.
При виборі обладнання ТЕЦ основним
критерієм є задане теплове навантаження
по технологічній парі (витрата і тиск),а
також по гарячій воді із розділенням
на опалювальне навантаження і на
навантаження гарячого водопостачання.
Для промислових ТЕЦ призначених для
покриття потреби технологічній парі,вибір
теплофікаційних турбін є техніко-економічним
завданням і вимагає співставлення
варіантів по значенню різних приведених
затрат. Турбіни:
1)З
протитиском Р-50-130,Р-100-130.2)Конденсаційні
з регульованими відборами
ПТ-60-130,ПТ-85-130,ПТ-135-130.3)З
опалювальними відборами
Т-50-130,Т100-130,Т-175-130,Т-180-130. Котли:
Кількість і продуктивність паралельно
працюючих парових котлів вибирають так
щоб при виході з ладу одного котла,то
що залишились повинні забезпечити
максимальний відпуск пари на вироб. і
середній відпуск в найхолодніший місяць
на опалення,вентиляцію і гаряче
водопостачання. Для ТЕЦ,що працюють в
енергосистемі допускається зменшення
електричної потужності на 10%. Мережні
підігрівники: Вибирають
для кожної турбоустановки окремо
відповідно до прийнятого теплового
навантаження. Мережні підігрівні
установки передбачають використання
таких насосів: конденсатні, мережні,підпірні
і підживлювальні ,і резервні насоси.
Насоси вибирають на основі гідравлічного
розрахунку і режиму роботи теплових
мереж враховуючи літні режими роботи.
Деаератор:
Вибирають
по максимальній витраті живильної води.
Сумарний запас живильної води в баках
основних деаераторів складає на час
роботи в котлі на 15хв. Для зберігання
запасу живильної води використовують
баки запасу обезсоленої води об’ємом
по
або
.
При виході із ладу однієї турбіни ТЕЦ
повинна забезпечувати відпуск теплоти
не менше ніж 80% від максимального відпуску
теплоти з мережною водою. Система
водопостачання:
Для опалювальних і промислових ТЕЦ
найчастіше вибирають зворотню систему
технічного водопостачання з градирнями.
Питання №21
Класифікація систем теплопостачання. Основне призначення будь якої системи – це забезпечення споживачів необхідною кількістю теплоти із заданими параметрами. Системи теплопостачання складаються із джерела теплових мереж абонентських вводів і місцевих систем теплопостачання
В залежності від розміщення джерела теплоти що до споживачів системи теплопостачання поділяють на дві групи:1)децентралізовані -джерело і споживач теплоти розміщені в одному агрегаті або так близько що передавання теплоти здійснюється без застосування теплових мереж.2)централізовані - джерело і споживач розміщені на досить значній відстані один від одного і передача теплоти здійснюється за допомогою теплових мереж
Залежно від ступеня централізації системи теплопостачання поділяють на такі:1)групові теплопостачання групи будинків або споруд; 2)районні-теплопостачання району; 3)міські-теплопостачання кількох районів міста; 4)міжміські-теплопостачання кількох міст.
Залежно від організації руху теплоносія системи теплопостачання поділяють на групи:1)замкнені - споживачем використовується частина теплоти що міститься в теплоносії, а сам теплоносій разом із залишковою кількістю теплоти повертається до джерела; 2) напівзамкнуті системи - споживачем використовується і частина теплоти і частина теплоносія; 3)розімкнені системи - і теплота і теплоносій постійно використовуються споживачем.
Процес централізованого теплопостачання супроводжується трьома операціями: 1-підготовка теплоносія в тепло підготовчих установках ТЕЦ або в котельнях. 2-транспортування теплоносія по теплових мережах.3- використання теплоносія за допомогою термоприймального обладнання споживачів. В централізованих системах теплопостачання теплоносіями можуть бути:вода і водяна пара. Для забезпечення сезонного навантаження і гарячого водопостачання(ГВП)в якості теплоносія використовують воду. Для забезпечення промислового технологічного навантаження використовується пара.
