2). Требуемая высота подъема крюка:
Hтреб = hо + hм + hк + hг.з.п.,
где hо – проектная высота установки данной конструкции;
hм - монтажная высота (hм = 0,5 м);
hк - высота монтируемой конструкции;
hг.з.п.. – расчётная высота грузозахватного приспособления.
- Колонны КП: Hтреб = 0 + 0,5 + 10,6 + 1,0 = 12,1 м;
- Колонны КФ: Hтреб = 0 + 0,5 + 10,6 + 0,8 = 11,9 м;
- Подкрановые балки ПБ6-3: Hтреб = 6,0 + 0,5 + 0,9 + 4,0 = 11,4 м;
- Подкрановые балки ПБ12-1: Hтреб = 6,0 + 0,5 + 0,9 + 2,8 = 10,2 м;
- Стропильные фермы Ф24I-НА: Hтреб = 9,6 + 0,5 + 3,0 + 3,6 = 16,7 м;
- Подстропильные фермы ПФ-1п: Hтреб = 9,6 + 0,5 + 3,0 + 4,0 = 17,1 м;
- Плиты покрытия П-2: Hтреб = 12,6 + 0,5 + 0,3 + 3,3 = 16,7 м;
- Стеновые панели ПС 6-1,2: Hтреб = 7,8 + 0,5 + 1,2 + 1,8 = 11,3 м;
- Стеновые панели ПС 6-1,8: Hтреб = 12,6 + 0,5 + 1,8 + 1,8 = 16,7 м
3). Требуемый вылет стрелы – это горизонтальная проекция расстояния от оси вращения крана до положения крюка в монтажном положении. Вылет стрелы для стрелового крана определяется при монтаже каждого элемента конструкции.

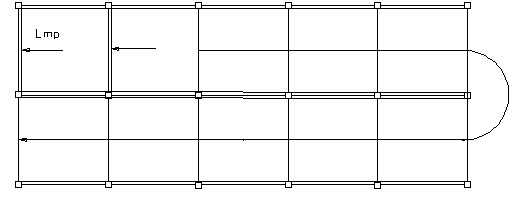

Рисунок 3 – Схема вылета стрелы крана для установки колонн
В соответствии с данной схемой требуемый вылет стрелы крана для установки колонн в проектное положение равен .

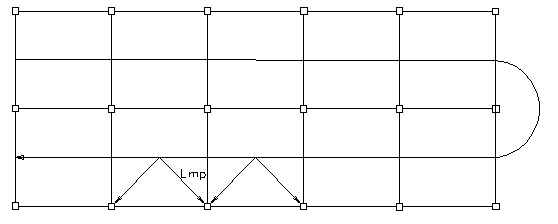

Рисунок 4 – Схема вылета стрелы крана для установки подкрановых балок
В соответствии с данной схемой требуемый вылет стрелы крана для установки подкрановых балок в проектное положение равен .
Рисунок 5 – Схема вылета стрелы крана для установки стропильных ферм
В соответствии с данной схемой требуемый вылет стрелы крана для установки стропильных ферм в проектное положение равен .

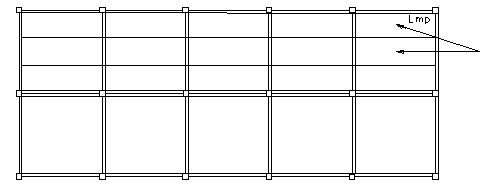

Рисунок 6 – Схема вылета стрелы крана для установки плит покрытия
В соответствии с данной схемой требуемый вылет стрелы крана для установки стропильных ферм в проектное положение равен .
Требуемый вылет стрелы для установки стенных панелей в проектное положение равен .
По найденным параметрам подбираем краны и сводим все в таблицу 4.
Таблица 4 – Варианты кранов.
Навесное оборудование |
Монтируемые конструкции |
Рабочие параметры крана |
Рекомендуемая марка крана |
||
Грузо-подъемность, т |
Высота подъема, м |
Вылет стрелы, м |
|||
Вариант 1 |
|||||
1 Стреловой кран |
Колонны и подкрановые балки |
11,18 |
12,1 |
12,37 |
МКГ-16М |
2 Стреловой кран |
Стропильные фермы и плиты покрытия |
12,3 |
17,1 |
9 |
МКГ-16 |
3 Стреловой кран |
Стеновые панели |
2,75 |
16,7 |
9 |
Э-652Б |
Вариант 2 |
|||||
4 Стреловой кран |
Колонны, подкрановые балки, стеновые панели |
11,18 |
16,7 |
12,37 |
МКГ-16М |
5 Стреловой кран |
Стропильные фермы и плиты покрытия |
12,3 |
17,1 |
9 |
МКГ-16 |
Вариант 3 |
|||||
6 Стреловой кран |
Все конструкции |
12,3 |
17,1 |
12,37 |
МКГ-16 |
4.3 Технико-экономическое сравнение вариантов кранов
Сравнение вариантов производим по следующим показателям:
1). Стоимость монтажа 1 т конструкций, С [руб/т].
2). Трудоемкость монтажных работ, Q .
3). Коэффициенты эффективности использования кранов:
Кэ–коэффициент эффективности использования крана по грузоподъемности;
Кт–технический коэффициент.
Для каждого крана вычисляем:
1. Коэффициент эффективности использования крана по грузоподъемности.
Кэ= ,
где Qср – средняя масса поднимаемых элементов данным краном, т.
Qср = ,
где – суммарная масса конструкций, поднимаемых данным краном, т;
m – число подъемов конструкций данным краном;
– максимальная требуемая грузоподъемность для данного крана, т;
–для стреловых кранов.
2. Технический коэффициент.
Кт= ,
где – максимальная требуемая грузоподъемность для данного крана, т;
– максимальная грузоподъемность крана для данной длинны стрелы по паспорту, т.
– для стреловых кранов.
3. Стоимость монтажа 1 т конструкций.
Cn = ,
где n – номер варианта;
Сi – средняя стоимость монтажа 1 т конструкций отдельным краном в текущих ценах, руб/т;
Vi – объем работ, выполняемый данным краном, т.
Средняя стоимость монтажа 1 т конструкций отдельным краном определяется:
,
где –единовременные затраты на перевозку, монтаж, демонтаж крана, руб;
– в сметных ценах на 1.01.2000 г.;
Vi – объем работ, выполняемый данным краном, т;
–стоимость машино-смены работы данного крана, руб;
– в сметных ценах на 1.01.2000 г.;
– сменная эксплуатационная производительность монтажного крана, т/см.
,
где – затраты машинного времени при монтаже данным краном, маш-час;
tсм = 8 ч – продолжительность рабочей смены;
– индекс текущего уровня затрат на эксплуатацию строительных машин к уровню на 1.01.2000 г. (принимается по сборнику АрхСтройЦена);
=5,25
НР – величина накладных расходов, руб;
,
где Зс – заработная плата рабочих–строителей (монтажников), руб;
Зм – заработная плата механизаторов (машинистов), руб;
Иот – индекс текущего уровня средств на оплату труда рабочих-строителей и механизаторов по состоянию на 1.01.2000 г.;
= 10,16
Нр – норматив накладных расходов;
Нр =1,37 – для монтажа сборных ЖБК в промышленном строительстве;
СП – величина сметной прибыли, руб;
, где
Нсп – норматив сметной прибыли;
– индекс перевода уровня цен на III квартал 2005 г.
Таблица 5 – Ведомость затрат машинного времени.
Наимено-вание монтажных процессов по ЕНиР |
Объем работ |
Затраты времени, чел.ч, маш.ч |
||||||||
На ед.изм. |
Всего на объем работ |
|||||||||
Ед. изм. |
Кол-во |
Гус. Маш. |
А/м, Пневмо колесн. |
1-й вариант
|
2-й вариант |
3-й вариант |
||||
Кр.1 |
Кр.2 |
Кр.3 |
Кр.4 |
Кр.5 |
Кр.6 |
|||||
Установка колонн в стаканы фундамен-тов |
шт |
22 |
4,9 0,49 |
- |
127,4 12,74 |
- |
- |
127,4 12,74 |
- |
127,4 12,74 |
Установка колонн в стаканы фундамен-тов |
шт |
6 |
5,7 0,57 |
- |
39,9 3,99 |
- |
- |
39,9 3,99 |
- |
39,9 3,99 |
Установка колонн в стаканы фундамен-тов |
шт |
18 |
4,4 0,44 |
- |
79,2 7,92 |
- |
- |
79,2 7,92 |
- |
79,2 7,92 |
Установка подкрано-вых балок |
шт |
20 |
4,3 0,86 |
- |
103,2 20,64 |
- |
- |
103,2 20,64 |
- |
103,2 20,64 |
Установка подкрано-вых балок |
шт |
10 |
7,5 1,5 |
- |
90 18 |
- |
- |
90 18 |
- |
90 18 |
Установка стропиль-ных ферм |
шт |
22 |
5 1 |
- |
- |
130 26 |
- |
- |
130 26 |
130 26 |
Установка подстропи-льных ферм |
шт |
5 |
5 1 |
- |
- |
30 6 |
- |
- |
30 6 |
30 6 |
Монтаж плит покрытия |
шт |
1192 |
1,52 0,13 |
- |
-
|
291,8 24,96 |
- |
- |
291,8 24,96 |
291,8 24,96 |
Монтаж стеновых панелей |
шт |
120 |
2,0 0,5 |
- |
- |
- |
240 60
|
240 60
|
- |
240 60
|
Монтаж стеновых панелей |
шт |
120 |
2,0 0,5 |
- |
- |
- |
240 60
|
240 60
|
- |
240 60
|
Всего по вариантам: |
|
439,7 63,29 |
451,8 56,96 |
480 120 |
919,7 183,29 |
451,8 56,96 |
1371,5 240,25 |
I вариант.
Кран №1.
Коэффициент эффективности использования крана по грузоподъемности.
Средняя стоимость монтажа 1 т конструкций отдельным краном.
Кран №2.
Коэффициент эффективности использования крана по грузоподъемности.
Средняя стоимость монтажа 1 т конструкций отдельным краном.
Кран №3.
Коэффициент эффективности использования крана по грузоподъемности.
Средняя стоимость монтажа 1 т конструкций отдельным краном.
II вариант.
Кран №4.
Коэффициент эффективности использования крана по грузоподъемности.
Средняя стоимость монтажа 1 т конструкций отдельным краном.
Кран №5.
Коэффициент эффективности использования крана по грузоподъемности.
Средняя стоимость монтажа 1 т конструкций отдельным краном.
III вариант
Кран №6.
Коэффициент эффективности использования крана по грузоподъемности.
Средняя стоимость монтажа 1 т конструкций отдельным краном.
Для технико-экономического сравнения вариантов сводим все полученные показатели в таблицу 6.
Таблица 6 - Технико-экономические показатели вариантов кранов.
Показатели |
Единица измерения |
I вариант |
II вариант |
III вариант |
|||
1 |
2 |
3 |
4 |
5 |
6 |
||
Затраты машинного времени |
Маш-час |
63,29 |
59,96 |
120 |
183,29 |
56,96 |
240,25 |
Коффициенты
|
|
0,54 0,69 |
0,31 0,77 |
0,73 0,36 |
0,26 0,69 |
0,31 0,77 |
0,26 0,77 |
Средняя стоимость монтажа одной тонны конструкций |
Руб/т |
290,48 |
287,30 |
269,91 |
Вывод: Принимаем вариант № 3, т.к. он имеет минимальную среднюю стоимость монтажа одной тонны конструкции 269,91 руб.
