Кинематическая схема № 08

- время рабочего цикла механизма;

y - угол качания кулисы 5;

- момент полезного (производственного) сопротивления (действует только во время рабочего хода кулисы 5).

Соотношения для масс и моментов инерции звеньев

;	;	;
;	.

Исходные данные

Вариант	, с	ОА, м	АB, м	AC, м	ОD, м	DS5, м		, Н×м	, кг	, кг×м2
1	0.42	0.25	0.75	0.35	0.80	0.50	0.25…0.35	500	10.00	0.25
2	0.50	0.30	0.90	0.40	0.84	0.50	0.25…0.35	560	13.00	0.40

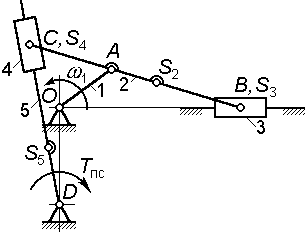

Кинематическая схема № 09

- время рабочего цикла механизма;

y - угол качания кулисы 5;

- момент полезного сопротивления (действует только во время рабочего хода звена 5).

Соотношения для масс и моментов инерции звеньев

;	;	;
;	.

Исходные данные

Вариант	, с	ОА, м	АB, м	AC, м	ОD, м	СS4, м		, Н×м	, кг	, кг×м2
1	0.35	0.30	0.94	0.40	0.88	0.80	0.25…0.35	450	9.00	0.30
2	0.40	0.40	1.20	0.35	1.10	1.00	0.25…0.35	520	11.00	0.15

Кинематическая схема № 10

- время рабочего цикла механизма;

y - угол качания кулисы 5;

- момент полезного сопротивления (действует только во время рабочего хода кулисы 5).

Соотношения для масс и моментов инерции звеньев

;	;	;
;		.

Исходные данные

Вариант	, с	ОА, м	АB, м	AC, м	а, м	b, м	DS5, м		, Н×м	, кг	, кг×м2
1	0.42	0.30	0.95	0.25	0.32	0.86	0.40	0.40…0.45	400	10.00	0.25
2	0.44	0.40	1.20	0.35	0.30	1.06	0.50	0.35…0.40	500	13.00	0.30
