3.2 Расчет количества стативов ltg
Расчет линейных групп начинается с расчета линейных групп LTG с функциями В. Для этого нам необходимо рассчитать общее количество групповых трактов, воспользуемся формулой 14.
(14)
(г.т)
Количество блоков LTG с функциями В рассчитываем по формуле 15.
, (15)
(блоков)
Рассчитаем линейные группы с функциями С. Количество блоков с функциями С будем рассчитывать по результатам расчета блоков DLU. Для этого воспользуемся формулой 16.
(16)
(блоков)
Линейная группа с функциями F будем рассчитывать по результатам расчета соединительных линий. Количество линейных групп F определяется по формуле 17.
(17)
(блоков)
Определим общее количество блоков LTG.
(18)
(блоков)
3.3 Расчет коммутационного поля
С помощью коммутационного поля станция EWSD осуществляет высокое качество соединения для реализации различных типов услуг.
Станция EWSD может быть укомплектована блоками SN различной емкости. Емкость коммутационного поля определяется количеством включаемых в него блоков линейных групп. Исходя из расчета количества линейных блоков LTG определяется тип коммутационного поля SN=126.
Следуя из расчета выбираем к установке SN:126 LTG, которая построена по четырехзвенному принципу TSST.
3.4 Расчет координационного процессора.
Координационный процессор состоит из модульной мультиплексорной системы с разрядностью обработки 32 бита в секунду и емкостью адресации 4Гб. Для расчета количества модулей СР-113 необходимо рассчитать количество вызовов, который должен обрабатывать данный процессор.
3.5 Расчет количества вызовов
Количество вызовов определяется по формуле 19.
, (19)
где Т=126- среднее продолжительность разговора.
(вызовов)
Количество вызовов поступающих от блока DLU определяется по формуле 20.
, (20)
где Т=128- среднее продолжительность разговора.
(вызовов)
Для расчета количества вызовов создаваемые при получении простых и сложных справок воспользуемся формулой 21.
, (21)
(вызовов)
Для расчета общего количества вызовов воспользуемся формулой 22.
(22)
(вызовов)
С учетом средней производительности одного модуля 150000 вызовов в ЧНН устанавливаем один СР-113, т.к. общее количество обслуживаемых вызовов на проектируемой АТС составляет 43105
4 План размещения оборудования.
Проектируемое оборудование должно быть размещено в помещение автозала. В этом помещении устанавливается стативы:
1.DLU для локальной емкости.
2.Стативы LTG в полном объеме для включения соединительных линий и стативов DLU.
3.Стативы коммутационного поля
Эти стативы размещаются в стативном ряду не более 7 стативов. В автозале должно быть предусмотрены 2 прохода: главный и вспомогательный. Ширина главного прохода 1,90 м, а ширина вспомогательного прохода не менее 1м. расстояние между стативными рядами должно быть не менее 70см.
В помещении автозала должно быть 2 выхода, двери должны открываться наружу. Количество стативных модулей в кроссе определяется емкостью проектируемой АТС. Оборудование электропитания на 60В размещается там же, где и основное оборудование. План размещения стативов в автозале показан на рисунке 1.

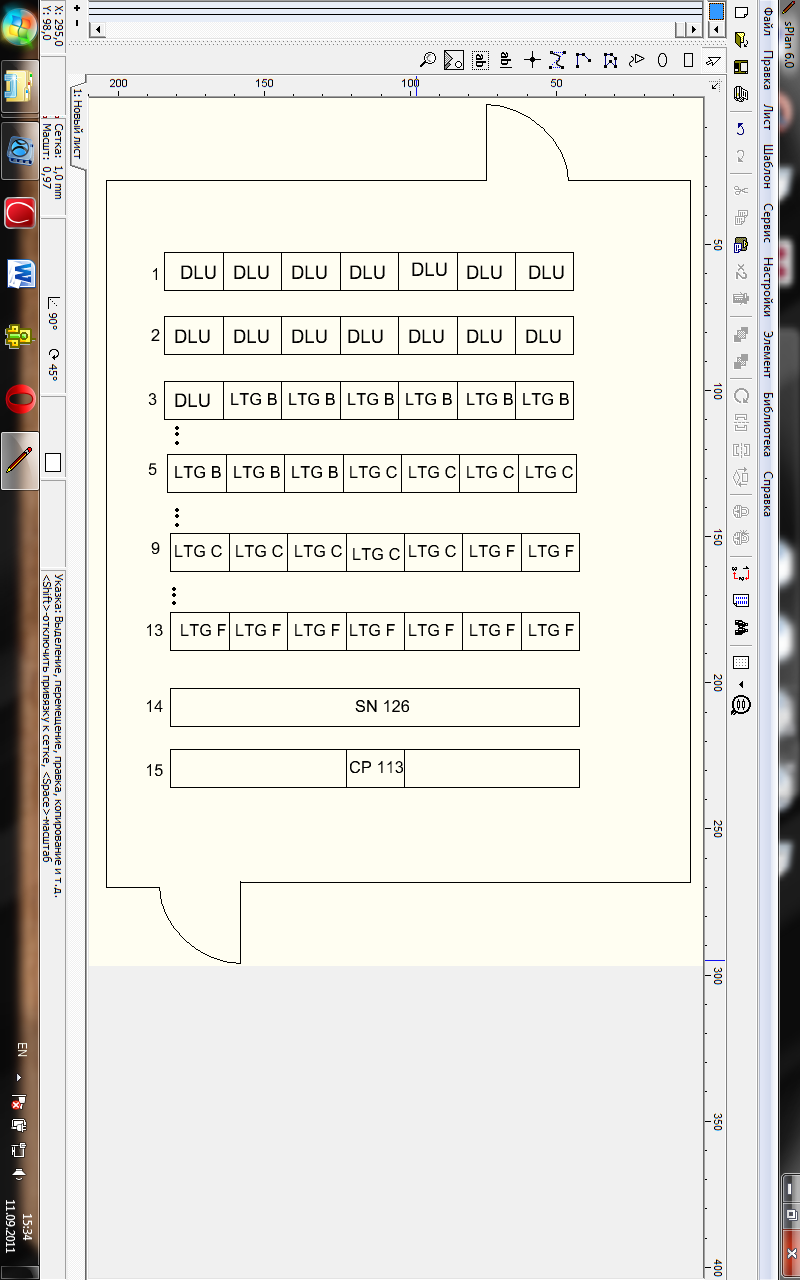

Рисунок 1 – План размещения статитов в автозале
