Задача 1

Определить нормируемое сопротивление теплопередаче и толщину слоя

утеплителя однородной многослойной конструкции (условие 1):

    1. - наружной стены (рис. 1 а, б);

    2. - покрытия (рис. 1 г.)

1-Известково-песчаная штукатурка

= 0,015 м = 0,76 Вт/мºС

2-Туфобетон 1400 кг/ м³

= = 0,52 Вт/мºС

  1. Найдем Градусо-сутки отопительного периода:

=( 18+0,6)171= 3180,6 ºС сут.

Где

- расчетная средняя температура внутреннего воздуха здания, ºС, принимаемая для расчета ограждающих конструкции группы зданий по минимальным значениям оптимальной температуры здании =18 ºС

- средняя температура наружного воздуха, = - 0,6 ºС

- продолжительность, отопительного периода = 171 сут.

Определим нормируемое сопротивление:

= 0,00035*3180,6 +1,4 = 2,51м² ºС/Вт

  1. Определим толщину второго слоя:

,

Где

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС (прил.7)

- коэффициент теплоотдачи наружной поверхности ограждающих конструкций, Вт/м² ºС(прил.7)

= [ ]0, 52 = 1,22 м

  1. Определим расчетное сопротивление теплопередачи:

= = 2,52 м² ºС/Вт

  1. Выполняем проверку:

По основному условию проектирования тепловой защиты наружных ограждений , 2,52 ≥ 2,51, т. е. условие СНиПа 23-02-03 выполняется.

1- Туфобетон 1400 кг/ м³

= 0,25 м = 0,52 Вт/мºС

2- Пенополистерол экструзионный "Пеноплекс" 40 кг/ м³

= = 0,03 Вт/мºС

3- Воздушная прослойка

= 0,01 м = 0,13 м² ºС/Вт

4- Туфобетон1400 кг/ м³

= 0,12 м = 0,52 Вт/мºС

Нормируемое сопротивление:

м² ºС/Вт

  1. Определим толщину второго слоя:

,

Где

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС (прил.7)

- коэффициент теплоотдачи наружной поверхности ограждающих конструкций, Вт/м² ºС(прил.7)

=[ ]0,03= 0,05 м

  1. Определим расчетное сопротивление теплопередачи:

= = 2,67 м² ºС/Вт

4) Выполняем проверку:

По основному условию проектирования тепловой защиты наружных ограждений , 2,67 ≥ 2,51, т. е. условие СНиПа 23-02-03 выполняется.

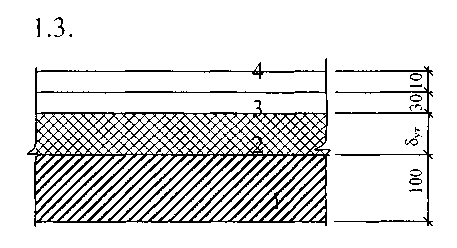

1 - Железобетонная плита

= 0,1 м = 1,92 Вт/мºС

2- Пенополистерол экструзионный "Пеноплекс" 40 кг/ м³

= = 0,03 Вт/мºС

3- Цементная стяжка

= 0,03 м = 0,76 Вт/мºС

4 - Рубероид

= 0,01 м = 0,17 Вт/мºС

Нормируемое сопротивление:

м² ºС/Вт

  1. Определим толщину второго слоя:

,

Где

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС (прил.7)

- коэффициент теплоотдачи наружной поверхности ограждающих конструкций, Вт/м² ºС(прил.7)

=[ ]0,03=0,11 м

  1. Определим расчетное сопротивление теплопередачи:

= = 3,98 м² ºС/Вт

4) Выполняем проверку:

По основному условию проектирования тепловой защиты наружных ограждений , 3,98 ≥ 3,79, т. е. условие СНиПа 23-02-03 выполняется.

Задача 2.

Построить температурный график в ограждении и определить минимальную температуру внутренней поверхности ( условие 2):

2.1 - наружной стены

2.2 - покрытия

2.1

1-Известково-песчаная штукатурка

= 0,015 м = 0,76 Вт/мºС

2- Туфобетон1400 кг/ м³

= 1,22 м = 052 Вт/мºС

  1. Санитарно-гигиенический показатель ограждений определяет комфортность и санитарно-гигиеническое состояние помещения. Он включает :

а) температурный перепад между температурами внутреннего воздуха и

внутренней поверхности наружного ограждения, , ºС

б) температуру на внутренней поверхности ограждений ,ºС, которая должна быть выше температуры точки росы, , ºС

Расчетный температурный перепад , ºС, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин, = 4 ºС( для наружных стен жилых зданий)

= 1,82 ºС

Где

- расчетная средняя температура внутреннего воздуха здания, ºС, принимаемая для расчета ограждающих конструкции группы зданий по минимальным значениям оптимальной температуры здании = 18 ºС

- расчетная температура наружного воздуха в холодный период года, = -22 ºС

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС (прил.7)

≤ ,

1,82 ≤ 4

  1. Относительная влажность внутреннего воздуха для определения температуры точки росы для помещений жилых зданий 55%. При = 18 ºС, парциальное давление насыщенного водяного пара Е = 2064 Па

e = 0,55*2338=1135,2 Па. тогда = 10,7 ºС

  1. Температура внутренней поверхности конструкции должна быть не ниже температуры точки росы

= ºС

Условие выполняется, так как 16,6≥10,7

= 15,856 ºС

-21,37 ºС

2.2

1- Туфобетон 1400 кг/ м³

= 0,25 м = 0,52 Вт/мºС

2-Пенополистерол экструзионный "Пеноплекс" 40 кг/ м³

= 0,05 м = 0,03 Вт/мºС

3- Воздушная прослойка

= 0,01 м = 0,13 Вт/мºС
