12. Розрахунок водоприймальної споруди

Розміри водоприймальної камери визначаємо за залежністю

1. Об’єм камери, який визначається по формулі

2. Фактичний об’єм водоприймальної камери

– ширина приймальної камери, що дорівнює діаметру

всмоктуючої труби насосу,

– максимальна глибина води в каналі,

– довжина водоприймальної камери

13. Розрахунок водовипускної споруди

Розрахунок водо випускної споруди проводиться за двома значеннями: розрахункової витрати трубопроводу та його діаметру.

Оскільки розрахункова витрата , а діаметр 1,3 м приймаємо водовипуск сифонного типу ( рис.13.1)

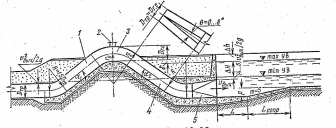

Рис.13.1 – Схема сифонного водовипуску

14. Водноенергетичний розрахунок

Для визначення техніко – економічних показників запроектованої насосної станції виконуємо водноенергетичний розрахунок, в якому визначаємо :

1. Геодезичний напір.

2. Кількість насосів (працюючих).

3. Фактичні подачі НС на кожен період.

4. Споживча потужність.

5. Кількість спожитої електроенергії.

Параметри водо подачі визначаємо за графіком водо подачі, термін водо подачі визначаємо за формулою:

- фактична подача по напірним трубопроводам за кожний період

– час роботи трубопроводу, який дорівнює кількості календарних

днів і даному місяці.

Визначаємо коефіцієнт корисної дії НС

де – коефіцієнт корисної дії передачі (для лн.кой

передачі )

– коефіцієнт корисної дії насосу;

– коефіцієнт корисної дії електродвигуна

Визначаємо потужність НС при подачі води на кожен з напірних трубопроводів.

– розрахунковий напір

Визначаємо споживану електроенергію НС.

Визначаємо кількість води, яку подає НС і визначається:

Визначаємо кількість води, яку подає НС в монометричному виразі.

Аналогічні розрахунки виконуємо для всіх періодів. Всі розрахунки зводимо в таблицю 14.1.

Таблиця 14.1 – Водноенергетичний розрахунок

Періоди роботи НС	Число днів в періоді	Число годин в періоді	Витрата, що подається НС, Q,м3/с	Геодизичний напір,м	Витрата одного насоса,Q,м3/с	Число працюючих насосів	Фактична витрата, що подається станцією	Фактичний час роботи НС	Напір насосу	ККД установки	Потужність НС	Споживана електроенергія НС	Кількість води, W	Об'єм піднятої води,т*м
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
V	31	744	1,11	39,4	2,53	1	2,53	70,65766	38,9	0,704	1371,407	96900,43	178,7639	6953,915
VI	30	720	2,22	37,66	2,43	2	4,86	32,83784	38,9	0,704	1317,202	43254,05	79,79595	3104,062
VII	31	744	3,33	35,84	2,3	3	6,9	21,41141	38,9	0,704	1246,734	26694,33	49,24625	1915,679
VIII	31	744	4,44	34	2,2	4	8,8	15,36036	38,9	0,704	1192,528	18317,66	33,79279	1314,54
IX	30	720	2,22	31,66	2,43	2	4,86	32,83784	38,9	0,704	1317,202	43254,05	79,79595	3104,062
Всього:												228420,5	421,3948	16392,26

Висновок

В даному курсовому проекті був розроблений гідровузол насосної станції.

Після розрахунків розрахункових витрат та напору підбираємо тип насосної станції за розрахунковою витратою . Так як підбираємо насосну станцію наземного типу.

До основного обладнання відноситься головні насоси марки Д 4000-95 з подачею 4000 м/годину та напором 95 м. Насоси призначені для подачі води та інших рідин за в’язкістю та хімічною активністю.

Споруди насосних станцій наземного типу обладнують в основному відцентровими або осьовими насосами горизонтального виконання з подачею менше 2 м3 / с. В курсовому проекті був вибраний вакуумний водо кільцевий насос ВВН 1 – 1,5.

Прийнятий мостовий кран як підйомно-транспортне обладнання машинного залу НС.

Прийнятий економічно найвигідніший діаметр напірного трубопроводу . Швидкість руху води у трубопроводі при економічному діаметрі .

При розрахунковій витраті , а діаметр 1,3 м був прийнятий водовипуск сифонного типу.

За всіма розрахованими розмірами були виконані креслення.
