Підбір основного обладнання: гідротехнічного
енергетичного
В залежності від призначення і конструкції основного виконання обладнання насосної станції ділиться на енергетичне, яке в свою чергу поділяється на основне та допоміжне. До основного обладнання відноситься головні насоси марки Д 4000-95 з подачею 4000 м/годину та напором 95 м. Насоси призначені для подачі води та інших рідин за в’язкістю та хімічною активністю.
Конструкція насосу марки д 4000-95
Насоси типу Д - горизонтальні одноступінчаті з напівспіральним підведенням рідини до робочого колеса, з горизонтальним роз'ємом корпусу, з закритим лопатевим колесом двостороннього входу, з виносними підшипниками кочення. Призначені для перекачування води і рідин, схожих з водою по в'язкості і хімічній активності, температурою до 85 ° С, містять не більше 0,05% по масі твердих включень максимальним розміром 0,2 мм.
Номінальна подача насосів складає від 100 до 14000 м / ч, при напорах від 10 до 125 м.
Привід насосів типу Д здійснюється від електродвигуна через пружну муфту.
У нижній частині корпусу насоса горизонтально розташовані всмоктуючий і напірний патрубки, спрямовані в протилежні сторони під кутом 90 ° до осі насоса. Таке розташування патрубків і горизонтальний роз'єм корпусу дозволяють розбирати насос, оглядати і замінювати робочі органи, не знімаючи насос з фундаменту, не демонтуючи електродвигун і трубопроводи.
Основні деталі насоса: вал 1, кришка 2, робоче колесо 3, корпус 4, вузли ущільнення і підшипникових опор.
Робоче колесо, насаджене на вал зі шпонкою, закріплено гайками 8 через захисні втулки 6 і 7. Для збільшення ресурсу роботи насоса корпус і кришка корпусу захищені змінними ущільнювальними кільцями 5. Ущільнення валу насоеа - два сальника з м'яким набиванням. Між кільцями набивання передбачені водяні камери, до яких вода для гідравлічного затвора підводиться з спірального корпуса.
Опорами валу служать два підшипники котіння та змащуваних консистентним мастилом. Для охолодження підшипників підводиться технічна вода під тиском 0,15-0,2 МПа 2 (1,5-2 кгс / см) при витраті 500 л / ч.
Умовне позначення насоса:
Д 200-95а - Д - двосторонній вхід,
200 - подача, м / ч ,
95 - натиск, м;
а - індекс обточування робочого колеса.
У насосах з консистентним мастилом охолодження корпусу підшипників конструкцією не передбачено.
Напрямок обертання ротора - проти годинникової стрілки, якщо дивитися на насос з боку електродвигуна, причому вхідний патрубок знаходиться з лівого боку.

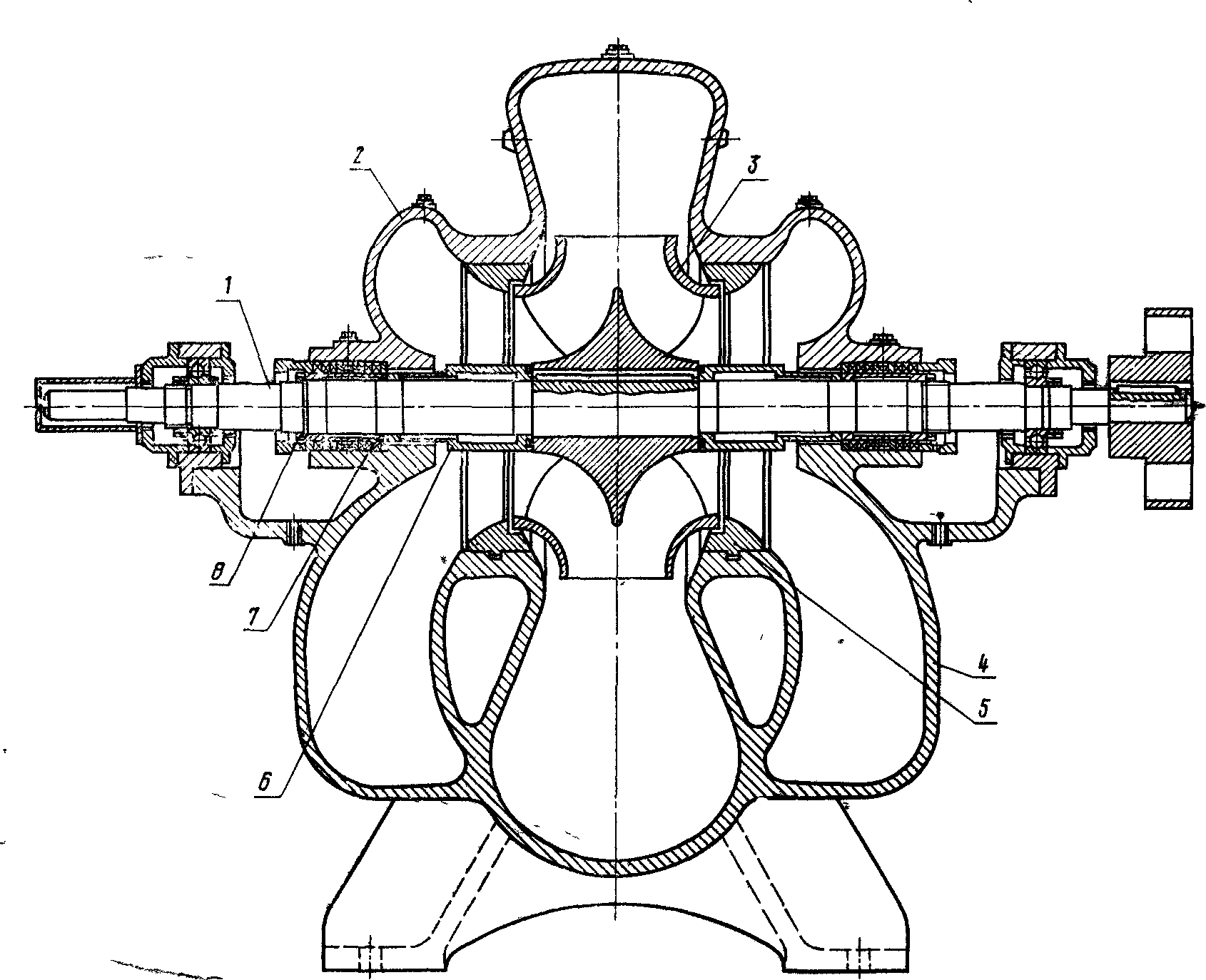

Конструкція насосу марки Д 4000-95 наводимо на рис. 4.1
Рис. 4.1 - Конструкція насосу марки Д 4000-95
Таблиця 4.1 – Технічна характеристика насосу
Марка насоса  |
		Діаметр робочого колеса,мм  |
		Позначення обточки робочого колеса  |
		Подача, м/годину  |
		Напір, м  |
		Частота вращения, об/хв  |
		Допустимий кавітаційний запас, м  |
		Потужність насосу, кВт  |
		ККД насосу,%  |
		Тиск на вході в насоса, МПа(кгс/см)  |
		Виробник  |

Д 4000 – 95 (22НДс)  |
		825 825  |

  |
		4000 3200  |
		95 55  |
		16,3(980) 12(730)  |
		7 5,5  |
		1350 600  |
		88 88  |
		0,2(2)  |
		ПО«Насосэнергомарш»  |

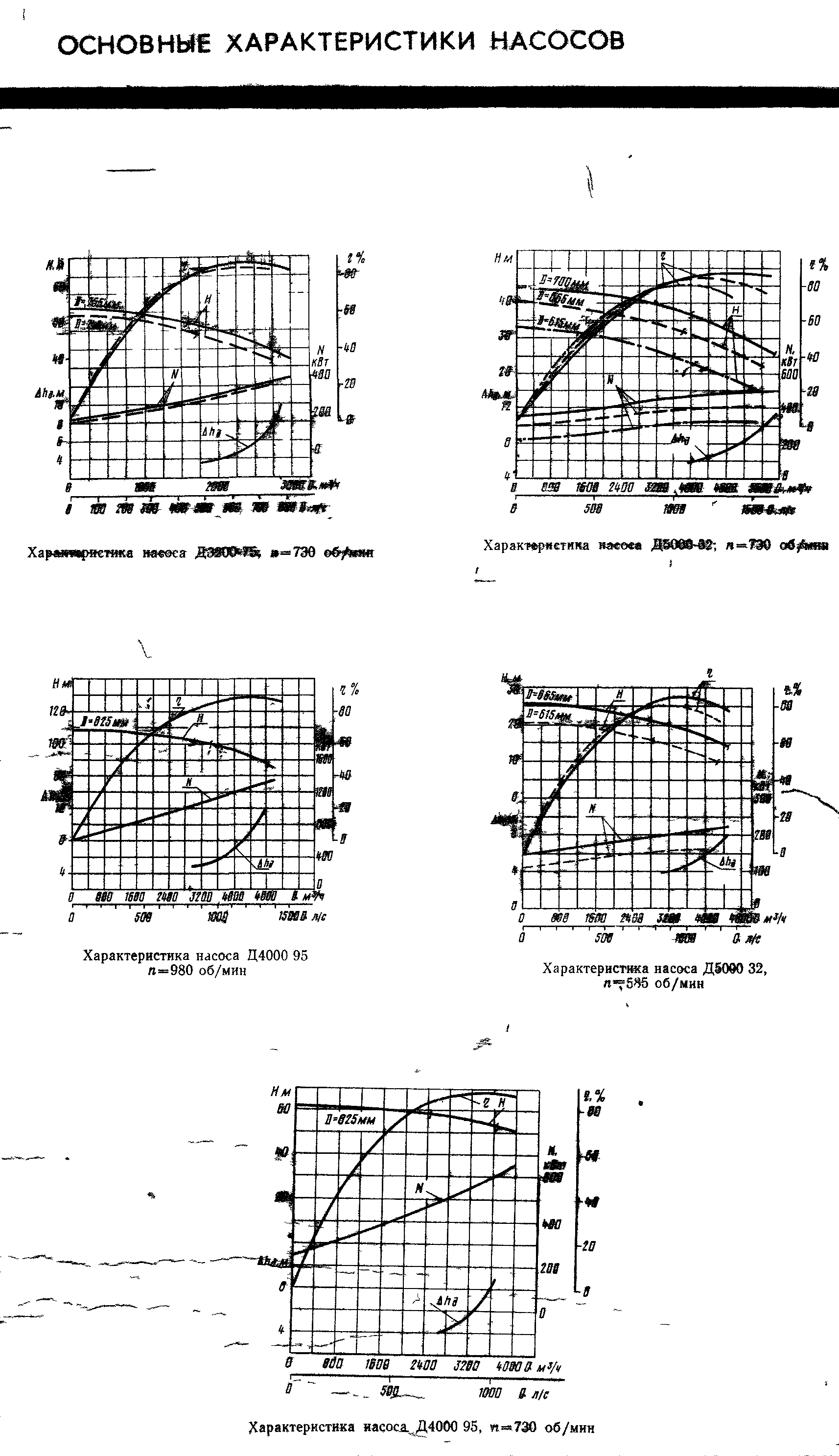

Наведемо графічну характеристику насосу рис.4.2
Таблиця 4.2 – Габаритні розміри (мм) та вага (кг)
насосу марки Д 4000-95
Марка насоса  |
		L  |
		B  |
		H  |
		l1  |
		l2  |
		l3  |
		l4  |
		b1  |
		b2  |
		b3  |
		b4  |
		b5  |
		b6  |
		b7  |
		h  |
		h1  |
		h2  |
		h3  |
		S  |
		S1  |
		d  |
		Вага  |

Д 4000 – 95  |
		2450  |
		2260  |
		1760  |
		1215  |
		1200  |
		1000  |
		700  |
		1100  |
		750  |
		750  |
		600  |
		600  |
		450  |
		450  |
		1050  |
		50  |
		758  |
		595  |
		40  |
		42  |
		46  |
		4960  |

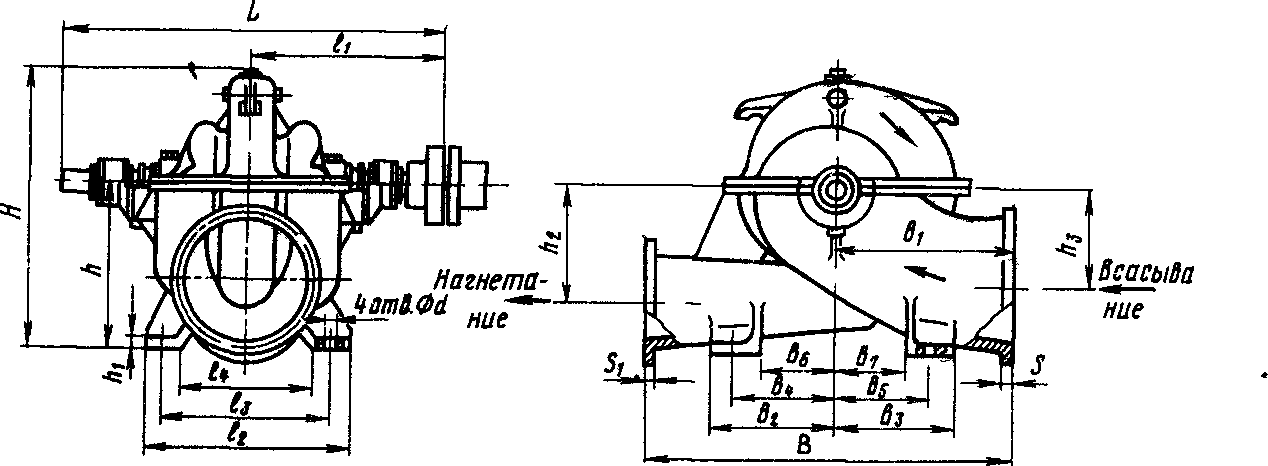

Рис.4.3 – Конструктивна схема насосу марки Д 4000-95

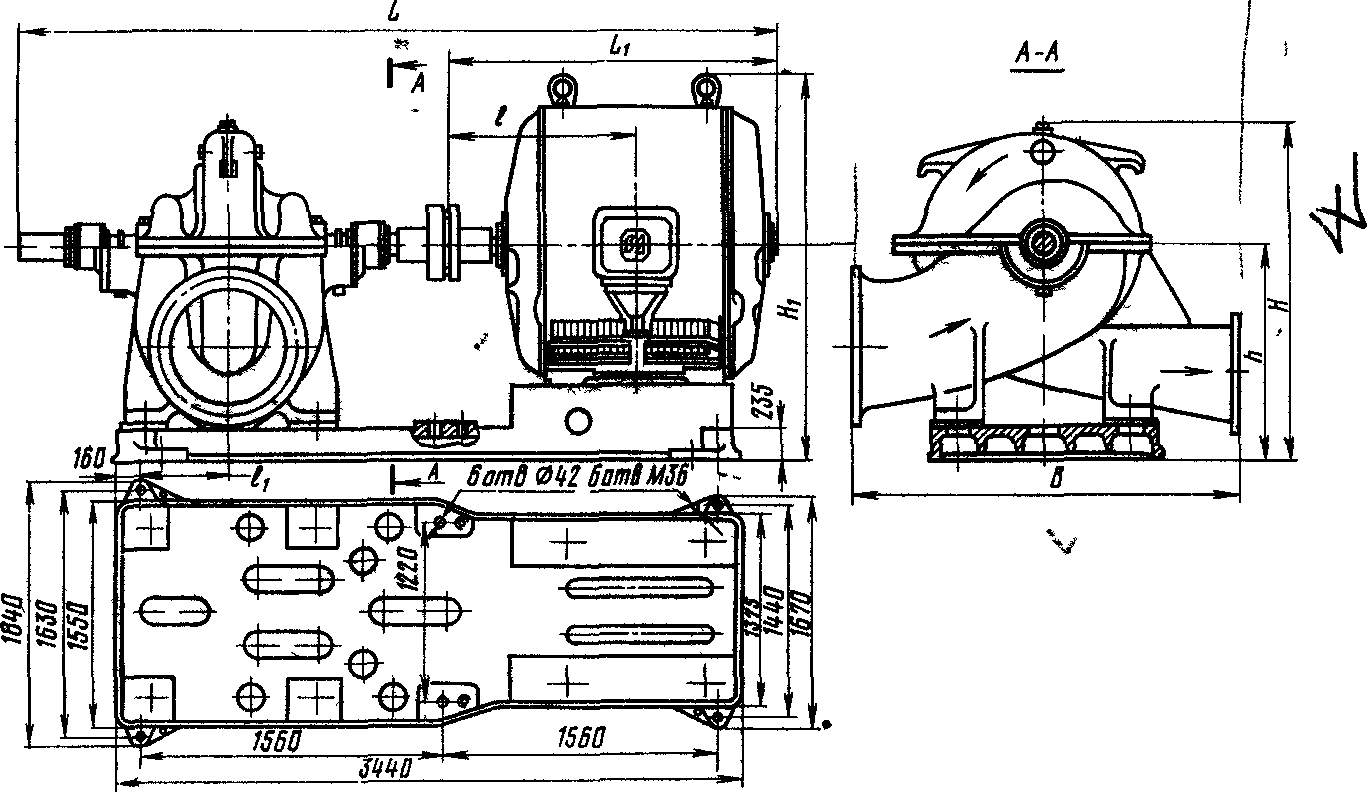

Рис.4.4 - Габаритні розміри (мм) агрегатів марки Д 4000-95
Таблиця 4.3 – Габаритні розміри (мм) та вага (кг)
агрегатів марки Д 4000-95
Типорозмір агрегату  |
		Комплектуючий електродвигун  |
		L  |
		L1  |
		l  |
		l1  |
		B  |
		H  |
		H1  |
		h  |
		Вага агрегату  |
	||
Тип  |
		Потужність, кВт  |
		Напруження, В  |
	||||||||||
Д 4000-95  |
		СДН2-16-59-6  |
		1600  |
		6000  |
		-  |
		-  |
		-  |
		450  |
		2260  |
		2005  |
		-  |
		1300  |
		-  |

СДН2-16-49-6  |
		1250  |
		-  |
		-  |
		-  |
		-  |
		-  |
	||||||
А13-62-8  |
		630  |
		4125  |
		1667  |
		952  |
		1990  |
		12141  |
	||||||
СД13-52-8  |
		630  |
		4360  |
		1900  |
		876  |
		2515  |
		12341  |
	||||||
СД2-85/57-8  |
		630  |
		4215  |
		1755  |
		860  |
		1910  |
		10985  |
	||||||

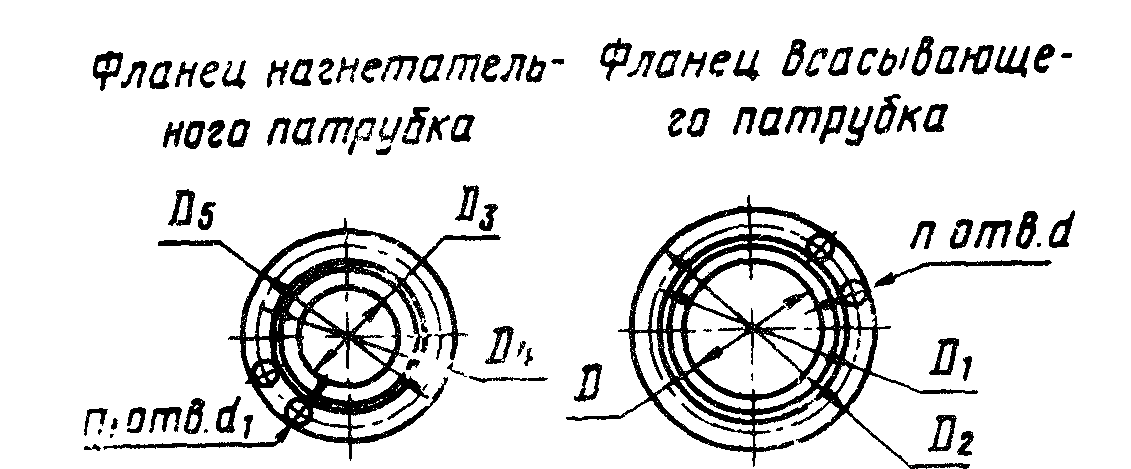

Рис. 4.5 - Габаритні розміри (мм) патрубків
Таблиця 4.4 - Габаритні розміри (мм) патрубків
Типорозмір агрегату  |
		Всмоктуючий патрубок  |
		Напірний патрубок  |
	|||||||||
D  |
		D1  |
		D2  |
		d  |
		n  |
		D3  |
		D4  |
		D5  |
		d1  |
		n1  |
	||
Д 4000-95  |
		700  |
		875  |
		960  |
		30  |
		24  |
		500  |
		650  |
		715  |
		34  |
		20  |
	|
Визначаємо потужність електродвигуна марки
де

-
витрати насосу, м3/с
Н – напір насосу,м


-
коефіцієнт корисної дії насосу
де
- коефіцієнт корисної дії передачі (для
жесткой
 передачі
)

-
коефіцієнт корисної дії насосу;

-
коефіцієнт корисної дії електродвигуна
Приймаємо
електродвигун СДН 2 – 16 – 59 – 6 з потужністю
1600
