6.3. Конструктивные элементы фасонных резцов и их крепление на станках

Основными конструктивными элементами призматического фасонного резца являются ширина резца, толщина, высота, узел крепления и размеры профиля.

Основные конструктивные элементы круглого фасонного резца - диаметр резца, диаметр отверстия, длина резца, размеры выемки для стружки, узел крепления и все элементы профиля.

Все конструктивные элементы фасонных резцов за исключением элементов профиля выбираются конструктивно из справочных материалов в зависимости от максимальной высоты фасонного профиля детали.

Крепление призматического фасонного резца на станке осуществляется с помощью державки, в которой резец устанавливается под определенным углом, равным заднему углу резца и закрепляется с помощью узла крепле

ния, называемого "ласточкин хвост", от перемещения в державке под действием сил резания резец удерживается силами трения (рис.11).

Круглый фасонный резец устанавливается и закрепляется на станке с помощью державки, конструкция которой предусматривает установку оси резца выше оси обрабатываемой детали на величину, соответствующую заднему углу резца. От проворачивания под действием силы резания резец предохраняется сочленением радиальных рифлений на торце резца с такими же рифлениями на торце державки или с помощью штифта, входящего в отверстия на торцах резца и державки.

В основу многочисленных по конструкции державок положены именно указанные методы крепления призматического и круглого фасонных резцов.

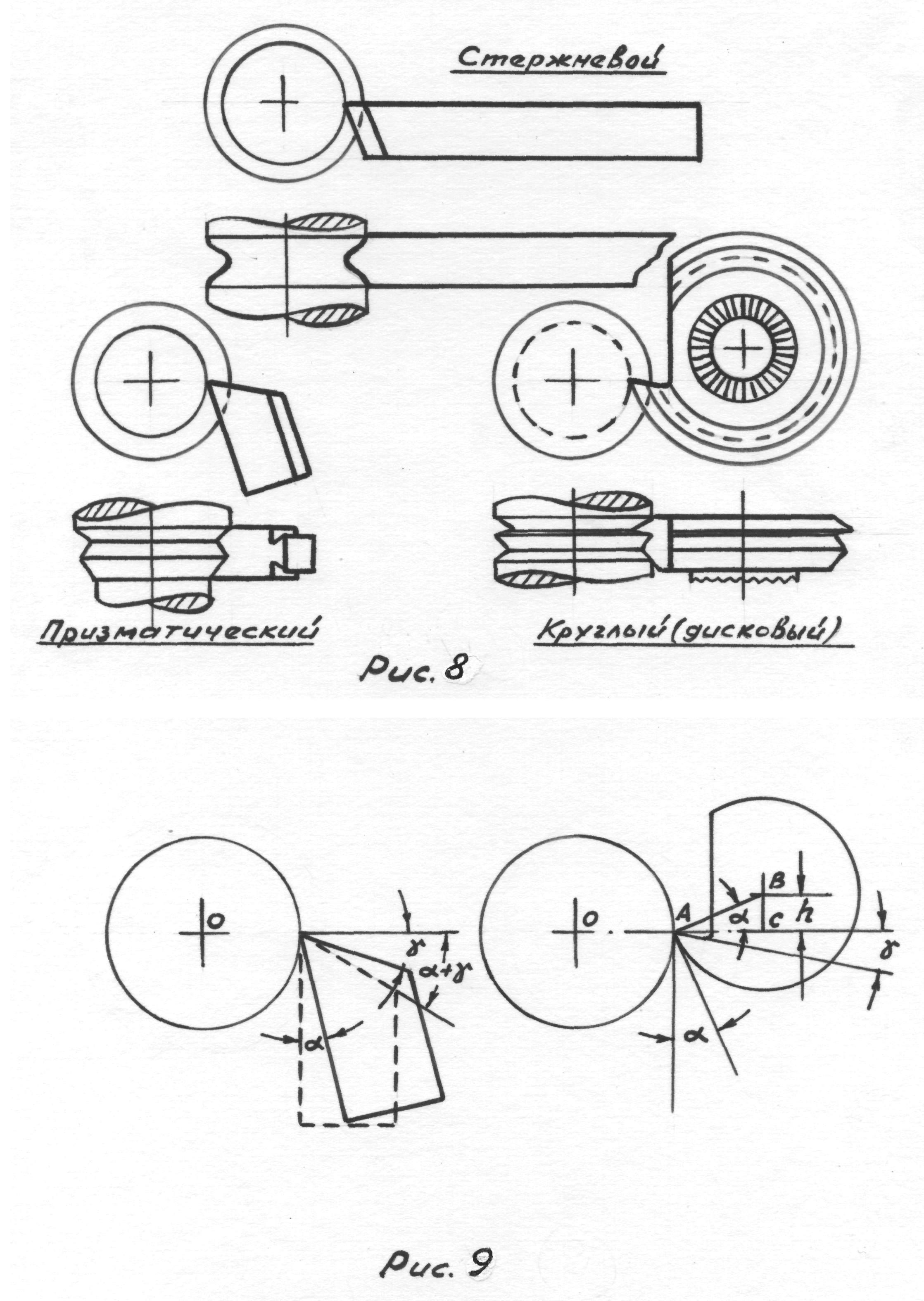

Стержневой фасонный резец крепится на станке как обычный токарный резец.

6.4. Профилирование фасонных резцов

Наиболее сложной частью при расчете и конструировании фасонных резцов является определение фасонного профиля режущей части.

Выше говорилось о том, что профиль фасонного резца не соответствует профилю обрабатываемой детали, отличается от него.

Поэтому для изготовления фасонного резца необходимо определить размеры его профиля.

Для правильного изготовления резца необходимо знать размеры профиля в двух характерных плоскостях: в передней плоскости и в плоскости, нормальной к задней поверхности. Выбор этих плоскостей обусловлен технологическими обстоятельствами: в плоскости передней грани резца удобно производить контроль профиля, а размерам профиля резца в нормальном сечении к задней грани должны соответствовать размеры профиля инструмента II порядка, то есть инструмента для чистовой обработки этого резца. Обычно таким инструментом служит шлифовальный круг с размерами профиля в осевом сечении, соответствующими размерам профиля резца в сечении, нормальном к его задней поверхности. Такой профиль образуется на шлифовальном круге специальной правкой.

Расчет профиля или профилирование фасонного резца может выполняться графически и аналитически, В качестве основного используется аналитический (расчетный) метод, так как требуется высокая точность расчета - до 0,001 мм, графический метод, основу которого составляют принципы начертательной геометрии, используется как вспомогательный - для проверки правильности аналитического расчета.
