3.4. Простота и технологичность конструкций
Конструкция инструмента должна быть по возможности простой, лишенной каких-либо излишеств, не вызываемых крайней необходимостью.
Одновременно конструкция инструмента должна быть технологичной, то есть сравнительно простой в изготовлении; учитывающей возможности изготовления инструмента в конкретных условиях.
Важно учесть особенности материалов, из которых будет изготавливаться инструмент и методы их обработки, технологические и метрологические возможности оборудования.
В сборных инструментах необходимо предусмотреть особенности изготовления каждой детали.
Конструктор должен ясно представлять технологию изготовления данного инструмента, в том числе специфические особенности инструментального производства, так что при конструировании инструмента все эти вопросы решаются комплексно. Особо следует подчеркнуть важность их комплексного решения в условиях индивидуального производства в инструментальных цехах заводов.
3.5. Рабочий чертеж инструмента
После необходимых расчетов выполняется рабочий чертеж инструмента. Основные требования к чертежу регламентируются стандартами.
При вычерчивании инструмента существует ряд условностей, упрощающих графическую работу:
не всегда изображаются стружечные канавки (метчики, развертки, фрезы);
вычерчиваются обычно только 2-3 зуба у многозубых инструментов;
винтовые линии на чертежах заменяют прямыми;
профиль инструмента обычно вычерчивается отдельно в увеличенном масштабе;
сечения для обозначения величины передних и задних углов выполняется частично.
На чертеже необходимо указать все размеры. Если это однотипные инструменты (комплект метчиков, нормали резцов и т.п.), на чертеже проставляются буквенные обозначения размеров, а числовые значения их даются в таблицах.
Обязательно должна быть указана шероховатость поверхностей инструмента, особенно важно указать ее на важнейших поверхностях; ими являются:
режущие поверхности зуба;
опорные, установочные и контрольные поверхности.
На рабочем чертеже должны быть указаны технические требования к данному инструменту:
внешний вид;
допуски на размеры, биение основных поверхностей;
обозначение материала инструмента;
твердость отдельных частей инструмента;
описание маркировки, что маркируется и на каком месте инструмента.
Технические требования к инструментам содержатся в технических условиях, которые на большинство инструментов стандартизованы.
Можно сказать, что стандартизация инструментов занимает важное место и служит основой повышения качества инструмента и эффективности его использования.
4. Материалы для изготовления инструментов
Рабочая часть металлорежущих инструментов изготавливается из разных материалов.
Выбор материала определяется рядом факторов, основными из которых являются:
конструкция инструмента;
технология изготовления инструмента;
эффективность использования инструмента.

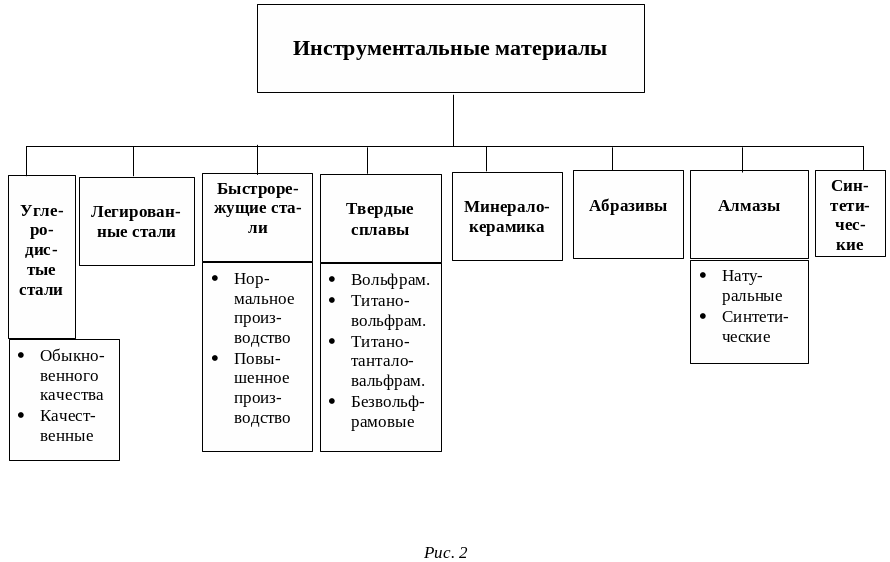

Все инструментальные материалы подразделяются на несколько групп (рис.2).
При выборе инструментальных материалов необходимо учитывать их основные свойства: температуростойкость (теплостойкость), износостойкость, поведение при термической обработке (деформация, прокаливаемость, склонность к обезуглероживанию), механические свойства, обрабатываемость, стоимость.
Температуростойкость - свойство инструментального материала сохранять достаточно высокую твердость при нагреве во время работы инструмента в течение периода стойкости. Высокая температуростойкость позволяет обеспечивать производительную работу инструмента.
Износостойкость - способность режущей кромки сопротивляться истиранию при резании.
Поведение при термической обработке характеризуется несколькими факторами:
деформация, то есть изменение формы и размеров инструментов при термической обработке;
прокаливаемость - способность воспринимать закалку на все сечение инструмента или только на определенную глубину;
склонность к обезуглероживанию, к уменьшению содержания углерода на поверхности, ведущему к снижению твердости поверхностного слоя.
Механические свойства - определяют способность инструментальных материалов сопротивляться силовым нагрузкам. Основной характеристикой является твердость.
Обрабатываемость - характеризует возможность производительной и качественной обработки инструментальных материалов в холодном состоянии (резание, шлифование) и в горячем (ковка, штамповка, прокатка).
Стоимость всех инструментальных материалов достаточно высока, это необходимо учитывать при выборе их для конкретного инструмента.
В таблице (рис.3) приведены основные данные о свойствах инструментальных материалов.
