Тема 4 Распространение радиоволн
4.1 Условия распространения радиоволн
Диапазоны радиоволн (рв).
Спектр частот электромагнитных колебаний разделен на диапазоны с десятикратным изменением частоты. Частоты каждого диапазона можно рассчитать по формуле:
Здесь: – частота в Гц; – номер диапазона.
К радиоволнам относятся диапазоны с 4 по 12 с частотами от 3кГц до 3ТГц и длинами волн от 100 км до 0.1 мм. Каждый следующий диапазон в 10 раз шире предыдущего. Условия распространения и области применения радиоволн различных диапазонов различны. Граничные частоты, длины волн и диапазонов сведены в таблицу.
Волны, короче 10 метров объединены под общим названием ультракороткие – УКВ
№ |
Диапазон волн |
Диапазоны частот |
||||||
|
Название |
Обозначе- ние |
Длины волн |
Название |
Обозначе- ние |
Частоты |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
||
4 |
Сверхдлинные (мириаметровые) |
СДВ |
км |
Очень низкие |
ОНЧ |
кГц |
||
5 |
Длинные (километровые) |
ДВ (КмВ) |
км |
Низкие |
НЧ |
кГц |
||
6 |
Средние (гектометровые) |
СВ (ГкМВ) |
м |
Средние |
СЧ |
кГц |
||
7 |
Короткие (декаметровые) |
КВ (ДкМВ) |
м |
Высокие |
ВЧ |
МГц |
||
8 |
Метровые |
МВ |
м |
Очень высокие |
ОВЧ |
МГц |
||
9 |
Дециметровые |
ДМВ |
дм |
Ультра- высокие |
УВЧ |
МГц |
||
10 |
Сантиметровые |
СМВ |
см |
Сверх- высокие |
СВЧ |
ГГц |
||
11 |
Миллиметровые |
ММВ |
мм |
Крайне высокие |
КВЧ |
ГГц |
||
12 |
Децимилли – метровые |
ДММВ |
мм |
|
|
|
Распространение РВ над землей
1. Распространение энергии в пространстве.

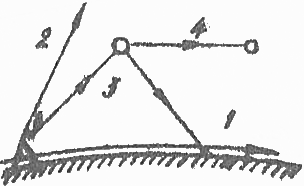

Рис. 4.1 Лучи радиоволн в пространстве
Антенна наземного РПДУ излучает РВ в различных направлениях. Часть излучения, направленная вдоль земной поверхности, будем называть поверхностным лучом (луч (1) на рис. 4.1).
Часть излучения, направленная под углом к земной поверхности может либо пройти сквозь атмосферу в свободное пространство, либо, отразившись, возвратится на землю. Соответствующие лучи называются невозвращающимися (2) или пространственный (3).
В свободном космосе возможна связь «космос - космос» прямым лучом, условия распространения приближаются к идеальным (4). При наличии отражения или переизлучения (ретрансляция) луча космическим объектом, имеет место связь «земля – космос - земля».
2. Условия распространения земного луча.
Поверхность земли – полупроводящая среда. Энергия падающего на ее поверхность луча, распределяется между преломленным и отраженным лучами. Это распределение зависит от длины РВ и свойств поверхности.
На СВД и ДВ отражается почти вся энергия падающего луча, т.к. проводимость поверхности высока. По мере повышения частоты (укорочения волны) проводимость почвы уменьшается, растет энергия преломленного луча, превращаемая в тепло.
Морская вода, влажная почва имеет более высокую проводимость, чем сухая, песчаная или каменистая почва.
Как отмечалось, СДВ и ДВ гораздо лучше дифрагируют, чем КВ и УКВ, однако дальность связи, обусловлена дифракцией, невелика.
Формула идеальной радиопередачи для случая распространения радиоволны излученных несимметричной вертикальной антенной имеет вид:
Где: Е – напряженность поля в мкВ/м;
- излучаемая мощность в Вт;
- расстояние от антенны в км.
Эта формула отличается от формулы идеальной радио передачи только коэффициентом, который изменился в связи с отражением волн от Земли и неравномерностью излучения вертикальной антенны в различных направлениях.
В реальных условиях в эту формулу вводится коэффициент затухания меньшей единицы, учитывающий поглощение энергии поверхностью Земли.
Распространение РВ в атмосфере
1. Строение атмосферы. Атмосфера – газовый слой окружающий Землю. Его высота до 25 тыс.км. В состав воздуха в основном входит азот и кислород. Плотность воздуха быстро убывает с высотой. На высоте 300 км. вакуум чище, чем в баллоне электронной лампы.
Нижний слой атмосферы высотой до 11 км называется тропосферой. В тропосфере сохраняется неизменный газовый состав. Температура на каждые 100 метров высоты понижается до 0.55˚с. А такие изменения давления и влажности, приводят к изменению диэлектрической проницаемости воздуха и искривлению лучей РВ – рефракции.
2. Ионосфера. Ультрафиолетовое и рентгеновское излучение солнца ионизирует гази в стратосфере, расщепляя их атомы на электроны и положительно заряженные ионы. Степень ионизации оценивается электронной концентрацией N – числом свободных электронов в единице объема газа. Электронная концентрация достигает значительной величины на высотах от 50 до 500 км. На больших высотах она мала вследствие малой плотности воздуха, на более низких – в следствие недостаточной энергии ионизирующего излучения. Ионизированная область атмосферы называется ионосферой. Распределение электронной концентрации в зависимость от высоты не монотонно. Существует несколько максимумов ионизации, именуемых ионизированными слоями. Их образование обусловлено тем, что в верхних слоях атмосферы – стратосфере происходит нарушение пропорций газового состава, сказывается различие молекулярных весов различных газов.
Рис. 4.2 График изменения концентрации электронов с высотой
Электронная концентрация зависит от высоты солнца над горизонтом, т.е. от времени суток и года, географической широты. Максимума она достигает после полудня, а минимума – перед рассветом. На освещенной солнцем – «дневной» стороне земли, зимой существует три слоя: D – на высотах 60 – 90 км, Е – с максимумом ионизации на высоте 120 км и F – с нижней границей на высоте 220 – 250 км. В летние дни слой F распадается на два слоя – более низкий с максимумом на высоте 200 – 230 км и более высокий с нижней границей на высоте 300 – 400 км. На «ночной» стороне земли слой D из – за быстрой рекомбинации атомов исчезает. Электронная концентрация слоя Е с наступлением темноты уменьшается в 10 – 100 раз. Слои и сливаются.
Кроме суточных и годовых изменений степени ионизации, наблюдается одиннадцатилетний цикл связанный с изменением солнечной активности. Кроме регулярных изменений электронной концентрации происходят и нерегулярные ее нарушения.
Ионосферные возмущения. Время от времени на солнце происходят вспышки сопровождаемые извержением потока заряженных частиц (корпускул). Попадая в атмосферу они увлекаются магнитным полем земли. Это приводит к подъему и уменьшению концентрации слоя и нарушению его структуры. В приполярных областях слой может быть полностью разрушен. Это сопровождается магнитными бурями и полярными сияниями и может продолжаться от нескольких часов до двух суток.
Спорадический слой. возникает в результате проникновения корпускулярных (ядра гелия, протоны и ядра тяжелых элементов, а также электроны и нейтроны) и метеорных (состоит из метеоров, которые сгорают в атмосфере и не достигают земли) потоков на уровень слоя Е. Его ширина может достигать сотен километров. Из – за резкого усилия ионизации в этом слое возникает сильное поглощение коротких РВ.
Распространение РВ в ионосфере.
Под действием поля радиоволны возникают колебания свободных электронов ионизированного газа. Эти колебания – переменный ток противофазный току смещения.
Уменьшения последнего равноценно уменьшению диэлектрической проницаемости, которая оказывается равной:
Здесь: - число свободных электронов в 1 воздуха;
- частота в Гц.
Рис. 4.3 Преломление радиоволн в ионосфере
В пределах нижней половины ионизированного слоя электронная концентрация N растет, уменьшается. Это приводит к преломлению луча РВ, причем угол преломления оказывается больше угла падения. Луч искривляется, становится положе. Если в нижней половине слоя это искривление окажется достаточным для возникновения полного внутреннего отражения, то луч отразится на землю. Если нет, то в верхней половине слоя произойдет искривление луча в обратном направлении и он перейдет в следующий слой. Поскольку электронная концентрация каждого следующего слоя выше, чем предыдущего, описанный процесс в них выражен более резко. Если в слое не происходит отражения – луч уходит за пределы ионосферы (невозвращающийся луч).
Чем выше частота (короче волна), тем ближе значение к единице, тем слабее преломления луча. Поэтому волны УКВ диапазона не отражаются ионосферой. Чем длиннее волна тем ниже расположен отражающий слой.
Возможность отражения зависит от угла возвышения луча входящего в ионосферу – δ. Чем положе луч – тем ниже он отражается.
Критической называется максимальная частота волны, отражаемой при вертикальном ( ) зондировании ионосферы - . Зная можно вычислить электронную концентрацию отражающего слоя. Зная время распространения волны до точки отражения и обратно можно определить высоту этого слоя. На этом основана возможность экспериментального исследования ионосферы, организации службы радиопрогнозов.
Первое в нашей стране зондирование ионосферы было проведено под руководством М.А. Бонч – Бруевича в 1932 году.
Затухание РВ в ионосфере возникает в результате расхода части энергии волны колеблющимися электронами при их столкновении с молекулами газа. Оно максимально для волны длинной 200 метров (1.5 МГц), соответствующей резонансному числу столкновений в секунду. Затухание больше в нижних слоях, там где выше плотность газов.
Первое объяснение описанных процессов было дано академиком М.В. Шулейкиным в 1923 году.
Пример:. Какова критическая частота, если электронная концентрация равна
Указание: Воспользоваться формулой:
Ответ: .
