Лабораторная работа № 1
Вариант №1
Название работы «Исследование методом наложения цепи постоянного тока»
Проверил: Выполнил:
Минск 2012
Цель работы
Экспериментально проверить метод наложения и свойство взаимности. Расчёт входных и взаимных проводимостей, построение потенциальной диаграммы по экспериментальным данным.
Рабочие схемы
Схема для проверки метода наложения
Рис. 1
Схема для проверки закона взаимности
Рис. 2
Таблицы расчетов и измерений
Исходные данные
Таблица 1
E1, B
|
E3, B |
R1, кОм |
R2, кОм |
R3, кОм |
R4, кОм |
R5, кОм |
R6, кОм |
15
|
30 |
3,9 |
0,82 |
2,4 |
4,7 |
1,5
|
1,2 |

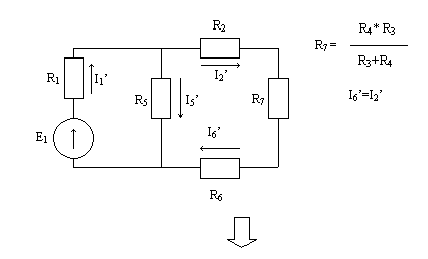

a) Расчет токов при исключённом источнике ЭДС (E3):
(кОм)
(кОм)
(кОм)
(мА)
(мА)
(мА)
(мА)
(мА)

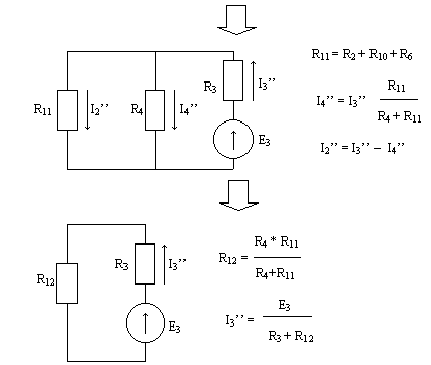

б) Расчёт токов при исключённом источнике ЭДС (E1):
(кОм)
(кОм)
(кОм)
(мА)
(мА)
(мА)
(мА)
(мА)
I1 = I1’-I1’’ = 3,024-1,498=1,526 (мА)
I4 = I4’ + I4’’ =0,300+2,592=2,892 (мА)
I2 = I2’ – I2’’ =0,888-5,397=-4,509 (мА)
I5 = I5’ + I5’’ =2,136+3,899=6,035 (мА)
I3 = I3’ – I3’’ =0,588-7,422=-6,834 (мА)
I6 = I6’ – I6’’=0,888-5,397=-4,509 (мА)
Расчет входных и взаимных проводимостей
(См)
(См)
(См)
(См)
Общая таблица экспериментальных и расчетных данных
Данные |
ЭДС источников |
Токи в ветвях |
||||||
E1, В |
E3, В |
I1, A |
I2, A |
I3, A |
I4, A |
I5, A |
I6, A |
|
Расчетные |
30 |
- |
3,024 |
0,888 |
0,588 |
0,300 |
2,136 |
0,888 |
- |
10 |
1,498 |
5,397 |
7,422 |
2,592 |
3,899 |
5,397 |
|
30 |
10 |
1,526 |
4,509 |
6,834 |
2,892 |
6,035 |
4,509 |
|
Экспериментальные |
30 |
- |
3,005 |
0.879 |
0,588 |
0,297 |
2,120 |
0,840 |
- |
10 |
1,151 |
4,183 |
6,979 |
2,745 |
3,013 |
4,167 |
|
30 |
10 |
1,854 |
3,317 |
6,429 |
3,055 |
5,153 |
3,325 |
Проверка закона взаимности
Проверка закона взаимности осуществлена с помощью схемы, изоражённой на (рис. 2).
Теорема о взаимности формулируется так: для любой линейной цепи ток в k-ветви, вызванный ЭДС Em , находящейся в m-ветви, Ik =emgmk будет равен току Im в m-ветви, вызванному ЭДС Ek (численно равной ЭДС Em), находящейся в k-ветви, Im = Ekgmk.
В качестве источника ЭДС выбран источник E1. При подключении данного источника ЭДС в ветвь 1 ток в ветви 3 равен 1,526 мА. При подключении этого же источника ЭДС в ветвь 3 ток в ветви 1 равен так же 1,526 мА. Следовательно, закон о взаимности справедлив.
Построение потенциальной диаграммы по экспериментальным данным
Потенциальная диаграмма строилась по контуру а-б-в-г-д-е-а.
Суммарное сопротивление контура R=R2+R3+R6+R1 = 0,82+2,4+1,2+3,9 = 8,32кОм.
Потенциал базового узла (а) принимаем равным 0 (А = 0).
По результатам измерений потенциалы узлов составили:
Узел |
а |
б |
в |
г |
д |
е |
Потенциал, В |
0 |
-3,6 |
12,7 |
-17,3 |
-22,7 |
-7 |
Потенциальная диаграмма
Вывод
В результате выполнения лабораторной работы методом наложения определены токи в электрической схеме. Экспериментальные результаты совпали с теоретическим расчётом с достаточной точностью. Неполное совпадение результатов обусловлено погрешностью измерения электрических величин: напряжений и токов.
Проведена экспериментальная проверка метода взаимности. Рассчитаны входная и взаимная проводимости. По экспериментальным данным построена потенциальная диаграмма для внешнего контура электрической схемы.
