ТЭЦ лаба №16 вариант (АСОИ, 4 сем)
.docxМинистерство образования Республики Беларусь
Учреждение образования
«Белорусский государственный университет информатики и радиоэлектроники»
Кафедра теоретических основ электротехники
Лабораторная работа №16 по курсу ТЭЦ
«Исследование трёхфазной системы при соединении звездой»
Выполнила: студентка гр.900621
Малькова А.А.
Проверил: Кукин Д.П.
МИНСК 2011
Цель работы
-
Изучение основных свойств симметричной и несимметричной трёхфазных систем при соединении звездой.
-
Опытное определение соотношений между линейными и фазными напряжениями и токами при различных нагрузках отдельных фаз. Выяснение роли нейтрального провода. Измерение мощности в трёхфазной цепи методом двух ваттметров. Построение векторных диаграмм по экспериментальным данным.
Расчет домашнего задания
Расчёт домашнего задания производился с помощью программы MathCAD.
Исходные данные:
Таблица 1
Линейное напряжение, В |
Количество элементов в фазе |
Регулируемая фаза |
|||
Фаза A |
Фаза B |
Фаза C |
|
||
33 |
5 |
1 |
7 |
C |
-
Для трёхфазной трёхпроводной цепи (рис. 1) по данным таблицы 1:
Рис. 1
-
Определили напряжение между нулевыми точками.
-
Определили напряжение каждой фазы нагрузки.
-
Определили ток в каждой фазе.
-
Определили активную мощность, потребляемую цепью.
-
По данным расчёта построили векторную диаграмму (рис 2).
j
Рис. 2
-
Для трёхфазной четырёхпроводной цепи:
-
Выполнили расчёт токов и напряжений.
-
По данным расчёта построили векторную диаграмму (рис 3).
Ход работы
-
Собрали измерительные приборы по схеме на рис. 4, а трёхфазную нагрузку соединили в звезду без нулевого провода.
Рис. 4
-
Установили в фазах приёмника нагрузки в соответствии с данными таблицы 1. С помощью вольтметра измеряли фазные и линейные напряжения, а также напряжение смещения нейтрали. Включая токовую цепь амперметра и ваттметра в разрыв фазы A, затем фазы B и фазы C, измеряли фазные токи и мощности P1 и P2. Данные занесли в таблицу 2
Таблица 2
Режим работы |
UAB, В |
UBC, В |
UCA, В |
Ua, В |
Ub, В |
Uc, В |
IA∙103,А |
IB∙103,А |
IC∙103,А |
UnN, В |
P1, Вт |
P2, Вт |
P, Вт |
Симметричный режим работы |
27 |
26 |
26 |
15,5 |
15 |
14 |
0,25 |
0,25 |
0,25 |
0 |
7 |
6,2 |
13,2 |
Обрыв фазы |
27,5 |
26,5 |
27 |
22 |
22 |
25 |
0,095 |
0,09 |
0 |
11,5 |
3 |
1 |
4 |
Короткое замыкание фазы |
27 |
26 |
25,5 |
26 |
26 |
0 |
0,51 |
0 |
0,56 |
13,5 |
8 |
10 |
18 |
Сопротивление фазы увеличено |
27 |
26 |
26,5 |
20,5 |
20,5 |
18 |
0,18 |
0,085 |
0,15 |
7 |
5 |
3 |
8 |
Сопротивление фазы уменьшено |
27 |
26,5 |
26,5 |
15 |
21 |
10 |
0,31 |
0,085 |
0,32 |
6 |
6 |
6 |
12 |
Домашнее задание |
33 |
33 |
33 |
19,16 |
26,5 |
14,13 |
0,314 |
0,095 |
0,353 |
7,755 |
6,731 |
7,330 |
14,06 |
-
Изменяя количество нагрузочных элементов в регулируемой фазе, повторили измерения по пункту 2 для следующих режимов:
-
симметричный режим – во всех фазах по 4 элемента
-
обрыв фазы
-
короткое замыкание фазы
-
сопротивление фазы увеличено – включены 2 резистивных элемента
-
сопротивление фазы уменьшено – включены 7 резистивных элементов
-
По данным пунктов 2-3 построили векторные диаграммы токов и напряжений и сделали вывод о влиянии неравномерности нагрузки на работу трёхфазного потребителя, соединённого в звезду без нулевого провода.
а)
б)
в)
г)
д)
-
Соединили нейтральную точку приёмника и нейтральную точку питания и повторили опыты по пункту 2 для четырёхпроводной цепи, исключая режим короткого замыкания.
-
симметричный режим – во всех фазах по 4 элемента
-
обрыв фазы
-
сопротивление фазы увеличено – включены 2 резистивных элемента
-
сопротивление фазы уменьшено – включены 7 резистивных элементов
Данные опытов занесли в таблицу 3.
Таблица 3
Режим работы |
UAB, В |
UBC, В |
UCA, В |
Ua, В |
Ub, В |
Uc, В |
IA∙103,А |
IB∙103,А |
IC∙103,А |
IN∙103,А |
Симметричный режим работы |
27 |
26 |
26,5 |
15 |
15 |
14 |
0,25 |
0,25 |
0,25 |
0 |
Обрыв фазы |
27 |
26,5 |
27 |
15 |
15 |
14,5 |
0,31 |
0,06 |
0 |
0,28 |
Сопротивление фазы увеличено |
27 |
26 |
26 |
15 |
15,5 |
14,5 |
0,32 |
0,06 |
0,12 |
0,22 |
Сопротивление фазы уменьшено |
27 |
26 |
26 |
15 |
15 |
14 |
0,32 |
0,06 |
0,41 |
0,31 |
Домашнее задание |
33 |
33 |
33 |
19 |
19 |
19 |
0,34 |
0,068 |
0,476 |
0,36 |
-

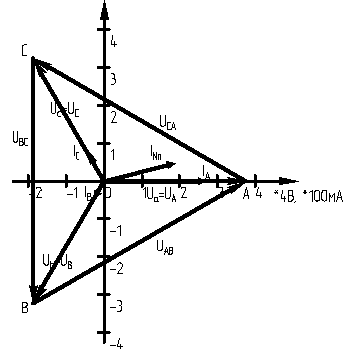

По экспериментальным данным пункта 5 построили векторные диаграммы токов и напряжений и сделали вывод о влиянии неравномерности нагрузки при соединении приёмника в звезду с нейтральным проводом.
Ūc= ŪC
а)
б)
в)
г)
Вывод
-
Изучили основные свойства симметричной и несимметричной трёхфазных систем при соединении звездой.
-
Опытным путём определили соотношения между фазными напряжениями и токами при разных нагрузках определённых фаз.
-
Выяснили роль нейтрального провода.
-
Измерили мощности в трехфазной цепи методом двух ваттметров.
-
Построили векторные диаграммы по экспериментальным данным.
