Исходя из перечисленных выше требований наиболее подходящим магнитным пускателем является пмл-1000
Таблица 2.4-Технические данные магнитного пускателя
Серия |
Величина |
Номинальный ток, А |
Напряжение главной цепи, В |
Род тока/частота цепи управления |
Номинальное напряжение катушек управления |
Степень защиты |
ПМЛ-1000 |
1 |
10 |
220-660 |
~50 Гц |
110 |
IP00, IP20 |

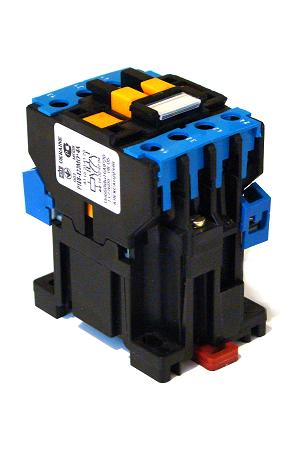

Рисунок 2.4 Общий вид магнитного пускателя
2.5 Выбор кнопочного выключателя
Кнопочный выключатель SB предназначен для коммутации цепи питания
Катушки магнитного пускателя КМ1. Поскольку катушка контактора потребляет I=0,1 А, то выключатель должен удовлетворять условию:
Iкн≥Iкм (2.16)
где Iкн – номинальный ток контактов выключателя, А;
Iкм – номинальный ток контактора, А.
Iкн≥0,1 А
Uн=Uс (2.17)
где Uн – номинальное напряжение выключателя, В
Uс – номинальное напряжение цепи управления, В
Uн=110 В
По полученным данным выбираем кнопочный выключатель с параметрами:
Номинальное рабочее напряжение, В:
переменного тока…………………………………………………….110
номинальный ток контактов…………………………………………10
число контактных групп……………………………………………..1;2;4
механическая износостойкость циклов
«включения отключения»……………………………………не менее 10 млн.
Сечение присоединяемого провода, мм2……………………………2,5
основное исполнение:
Число контактов……………………………………………………1з+1р
толкатель………………………………………………….грибовидный
степень защиты…………………………………………………….IP40
Рисунок 2.5 Общий вид кнопочного выключателя КЕ 021
2.6 Выбор провода
Проводник, соединяющий электрический приёмник с РП, является проводником первого уровня. В данном случае к РП подсоединен токарно-винторезный станок. Провод выбирается по нагреву из условия:
Iдоп,пр > Iном,уст (2.18)
где Iном,уст =29,26 А – номинальный ток установки, А (ст. )
Iдоп,пр=32 (данные по таблице 3.4.1[ 1 ]).
32 А >29,41 А
По таблице 3.4.1 [ 1 ] выбираем сечение провода (S):
S=4
По таблица 3.2.7 [ 1 ] выбираем провод с резиновой изоляцией с алюминиевыми жилами сечением (Fном.пр) – 4 марки АРТ.
3 Технологическая часть
3.1 Технический уход за автоматическими выключателями
Выключатели рассчитаны для работы без замены каких-либо частей и в условиях эксплуатации ремонту не подлежат. Выключатели необходимо содержать в чистоте, систематически очищая их от копоти и пыли. Необходимо обращать внимание на то, чтобы винты были затянуты до отказа. При обычных условиях и редких коммутациях выключатель необходимо осматривать один раз в год. Независимо от этого осматривать выключатель следует после каждого отключения тока короткого замыкания. При каждом осмотре, а также примерно через 2000...3000 отключений следует шарнирные соединения выключателя и электромагнитного_ привода смазывать приборным вазелиновым маслом. После отключения выключателем тока короткого замыкания необходимо снять крышку выключателя и дугогасительные камеры и тщательно очистить выключатель от копоти во всех доступных местах чистой тряпкой, увлажненной бензином, очистить дугогасительные камеры от попавшего внутрь металла. Опиливать контакты с целью придания им гладкой поверхности запрещается.
При осмотрах выключателя необходимо, проверить провалы контактов и толщину их металлокерамического слоя. Если провал контактов или толщина металлокерамического слоя контактов окажутся менее 0,5 мм, то выключатель для дальнейшей работы не пригоден. Провал контактов определяется разницей уровня неподвижного контакта относительно основания во включенном и отключенном положении выключателя.
При подготовке к осмотру выключателя необходимо:
отключить выключатель;
снять пламегаситель, защитный козырек, блок управления или крышку, закрывающую зажимы и крышку выключателя;
• расцепить рычаг с удерживающей рейкой, осторожно повернув ее; • вынуть дугогасительные камеры. По окончании осмотра и работ по уходу выключатель собирают в обратной последовательности. После окончания сборки выключатель включить. [ 6 ]
