Концентратомер – сигнализатор кондуктометрический ажк – 3120.

Предназначен для автоматического измерения концентрации и сигнализации раздела фаз: вода - молоко; вода – моющий раствор в молочной, пивоваренный и др. промышленностей. Представляет собой проточный первичный преобразователь и цифровой прибор, имеющий сигнализацию о выходе измеряемого параметра за заданные значения (нижний и верхний уровень). Применяется для измерения концентрации молока, кальцинированной и каустической соды, растворов щелочи и кислот.

Технические характеристики

Температура среды, ⁰С…………..…………………………….+5…+ 95

Выходной сигнал, мА……………………………..…………0…5; 4…20

Сигнализация заданного уровня….……………………… «сухой» контакт

Основная погрешность, %…………………………………………...4 %

Габариты цифрового прибора …………………………………48 96 160

Изготовитель…..……….…………………………НПП Автоматика г. Владимир

Потенциометрические СИ предназначены для измерения концентрации различных ионов в растворах (ионометрия, в том числе рН-метрия) и для контроля окислительно-восстановительного потенциала (оксредметрия). Потенциометрические СИ относятся к электрохимическим СИ, принцип действия которых основан на определении потенциала измерительной ячейки, размещенной в электролите. Например, рН – милливольтметр pH-011 предназначен для автоматического непрерывного и лабораторного измерения активности ионов водорода (рН) и окислительно-восстановительного потенциала в воде или водных растворов в установках водоподготовки и технологическом оборудовании электростанций и других производств, в том числе для глубоко обессоленных вод. Представляет собой гидравлический блок электродов с системой подготовки пробы и измерительный блок для щитового монтажа.

Обеспечивается:

• цифровая индикация и дистанционная передача результатов измерения с возможностью выбора коэффициента преобразования в широких пределах

• автоматическая температурная компенсация.

Технические характеристики

Параметры анализируемой воды: - температура, ⁰С………………….от +5 до +50

Диапазоны измерения, рН……………………………………………....от 0 до 14

Основная погрешность электронного блока, рН……………………….. 0,02

Выходной сигнал, мА…………………………………………(0_…5); (0_…20); (4_…20)

Габариты, мм:

гидравлического блока (блока электродов)…………………………280440105

измерительного блока (щитовое крепление)………………………154205240

Принцип действия рН-метров основан на зависимости свойств среды от концентрации водородных ионов. На рис. 2.22… показана измерительная схема рН-метра. В сосуд с контролируемой средой 10 помещается измерительный электрод 11. Он представляет собой стеклянную пробирку, на конце которой находится шарик 9 из специального литиевого стекла. Внутри электрода находится стержень 12 из бромистого серебра. Пробирка заполняется раствором бромисто-водородной кислоты НВг и закрывается пробкой 1. При опускании электрода в контролируемый раствор ионы лития на поверхности шарика замещаются на ионы водорода из раствора и электрод приобретает положительный электрический потенциал Е_х, тем больший, чем больше концентрация ионов водорода, т.е. кислотность среды. Для создания разницы электрических потенциалов служит вспомогательный хлорсеребряный электрод 8. Он представляет собой стеклянную колбу, в которой находится серебряная спираль 2. На конце спирали, выведенной из электрода, находится клемма для подсоединения внешнего провода. Электрод заполняется раствором хлористого серебра AgCl и электрод закрывается пористой пробкой 3. При химическом взаимодействии серебра с раствором AgCl, электрод приобретает постоянный электрический потенциал Е_п. Для замыкания электрической цепи служит электролитический ключ 4, представляющий сосуд с трубкой 5, опущенный в контролируемый раствор. Трубка затыкается пробкой 6, сквозь которую пропущен матерчатый фитилек 7. Ключ заполняется раствором хлористого калия КС1. Электрический контакт между растворами AgCl и КС1 происходит через пористую пробку (перегородка) 3, а между раствором КС1 и контролируемой средой медленным (около 4 мл/сут) перетеканием раствора КС1 по фитильку в контролируемую среду. В качестве измерительного прибора используется специальный милливольтметр или преобразователь сигнала с высокоомным входом, подключаемые к клеммам измерительного и вспомогательного электродов. На входе в измерительный прибор формируется падение напряжения АЕ = Е_х- Е_п = f{E_x), т. е. пропорциональное потенциалу измерительного электрода.

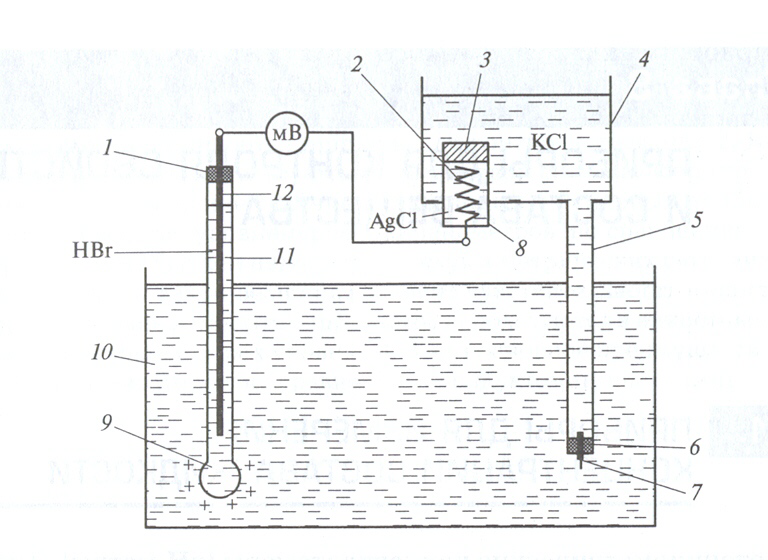

Рис.2.22. Измерительная схема рН-метра

Диэлькометрические средства измерений предназначены для определения свойств, состава и структуры веществ по диэлькометрическим (по диэлькометрической проницаемости) параметрам.
