13. Предварительная термическая обработка стальных заготовок (нормализация, отжиг).

П редварительную термическую обработку выполняют для обеспечения требуемых технологических свойств материала заготовок (отливок, поковок, проката и т.п.) и подготовки структуры к окончательной термической обработке: 1) уменьшения твёрдости для снижения усилий резания; 2) измельчения зерна с целью повышения пластичности, так как современные методы обработки конструкционных сталей связаны в основном с формообразованием за счет пластической деформации; 3) устранения различных дефектов структуры (строчечное, ферритной сетки, видманштеповой структуры); 4) получения равномерного распределения структурных составляющих; 5) снятия внутренних напряжений.

В качестве предварительной термической обработки сталей проводят отжиг или нормализацию.

Отжиг - нагрев доэвтектоидной стали до температуры на 30-50 °С выше линии Ac3, выдержка и медленное охлаждение с печью (скорость охлаждения 20-30 град/ч).

При нормализации в отличие от отжига охлаждение производят на спо­койном воздухе (скорость охлаждения 3 град/с).

Нагрев доэвтектоидных сталей при предварительной термической обра­ботке выше линии Ac3 необходим для измельчения зерна в сплавах в результате полной перекристаллизации. При этом следует учитывать, что измельчение стали. Такой дефект структуры носит название перегрева. Нагрев же стали в межкритический интервал температур (ниже линии Ас₃, но выше Ac1) не приводит к полной перекристаллизации (измельчается только зерно перлита). Нормализация приводит к несколько более высокой твёрдости, чем от­жиг.

Для сталей, содержащих 0,25-0,5 % углерода, повышение твёрдости ко­торых при нормализации невелико, выгоднее проводить нормализацию; для более высокоуглеродистых сталей, содержащих 0,55-0,75 % С - отжиг, но, воз­можно, и нормализацию - в зависимости от используемой в дальнейшем технологии.

Малоуглеродистые стали (до 0.25 % С) необходимо подвергать только нормализации, чтобы сталь, имея структуру феррит + перлит (небольшое коли­чество), была пластичной. После отжига эти стали будут иметь структуру фер­рита и цементита, расположенного по границам ферритных зерен, что сильно охрупчивает стали.

Измельчение зерна при отжиге или нормализации доэвтектоидных сталей в результате перекристаллизации происходит как при нагреве, так и при охлаж­дении

14. Предварительная термическая обработка углеродистых инструментальных сталей.

Заэвтектоидные инструментальные стали имеют исходную структуру перлит + вторичный цементит, при этом в ряде случаев при некачественно про­веденной горячей обработке давлением (ковке, прокатке и др.) вторичный це­ментит расположен в виде сетки по границам перлитных зерен.

Т акая структура приводит к по­вышенной хрупкости стали и затрудня­ет ее механическую обработку, а после дальнейшей закалки инструмент будет хрупок и неработоспособен. Поэтому в первую очередь необходимо избавить­ся от сетки вторичного цементита. Для этого заэвтектоидную сталь нагревают до температуры, при которой вторич­ный цементит полностью растворится, т. е. на 30-50 °С выше линии Ас3 (но обычно не выше 920-950 °С), выдер­живают при этой температуре и уско­ренно охлаждают на воздухе или в мас­ле (в зависимости от сечения заготов­ки). Если же охлаждать медленно, например, с печью, то вторичный цементит успевает вновь выделиться избирательно по границам перлитных зерен.

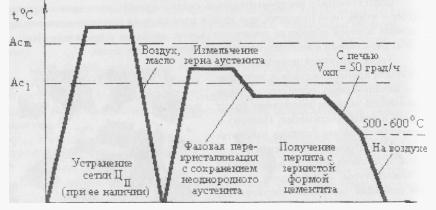

Главным условием образования перлита с зернистой формой цементита является фиксация при охлаждении неоднородного по углероду твердого раствора (аустенита). Из однородного (гомогенного) аустенита при медленном охлаждении всегда образуется цементит пластинчатой формы. На практике от­жиг проводят путем нагрева стали выше точки Ac1 (до 740-770 °С) с после­дующей длительной изотермической выдержкой при температуре 660-700 °С (наиболее технологичный режим) или с последующим непрерывным охлаж­дением с печью со скоростью не более 50 град/ч до 500-600 °С и далее на воз­духе (рис. 6.5). Для отдельных заготовок инструментов и небольших их партий возможен маятниковый отжиг, сокращающий время обработки.
