5. Проект прив’язки планово-висотних опознаків

Для прив’язки опознаків, тобто визначення координат та висот опознаків, використовують такі геодезичні методи:

а) полігонометричні ходи другого розряду та теодолітні ходи, прокладені між пунктами тріангуляції та полігонометрії IV класу, або першого розряду;

б) прямі обернені та комбіновані засічки, а також полярний метод з вимірюванням контрольного кута на визначуваному пункті;

в) висоти опзнаків визначають технічним нівелюванням.

Загальний перелік опознаків:

ОПВ-5 прив’язані ходом полігонометрії IV класу;

ОПВ-4, ОПВ-7, ОПВ-10, ОПВ-13, ОПВ14 - прив’язані ходом полігонометрії 2-го розряду;

ОПВ-8, ОПВ-11, ОПВ-3, ОПВ-6 – прив’язані теодолітними ходами;

ОПВ-1, ОПВ-9 – прив’язані прямою засічкою;

ОПВ-2, ОПВ-12, ОПВ-15 - прив’язані оберненою засічкою.

Згідно інструкції гранична похибка положення пунктів планової знімальної мережі, серед них і ОПВ, відносно пунктів геодезичної основи не мають перевищувати 0,2 мм у масштабі карти (у масштабі 1:5000 на місцевості становитиме 0,2 мм5000=1 м).

Вважаємо, що 1м – це похибка в положенні найслабшого пункту ходу. Тоді його допустима нев’язка допfS =2м, а після зрівноваження похибка становитиме 1 м.

Тепер знайдемо допустиму довжину ходу.

Оскільки

,

то

,

де Т- відносна похибка ходу.

За цією формулою отримаємо допустиму довжину теодолітного ходу 4 км (Т=2000), а ходу полігонометрії 2-го розряду – 10км (Т=5000).

Для спрощення розрахунку точності теодолітних ходів та ходів полігонометрії 2-го розряду умовно вважатимемо ці ходи витягнутими і розраховуватимемо похибку у положенні опознаку за формулою витягнутого ходу

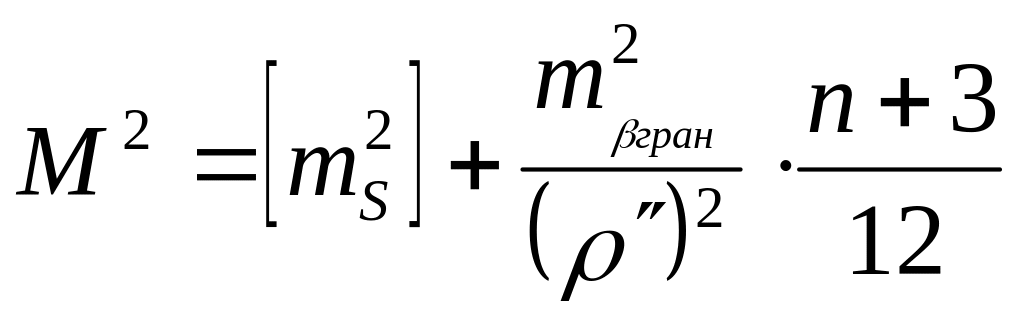

Якщо хід протягнутий між пунктами з відомими координатами, а кути ходу попередньо ув’язані, то похибка М буде відноситись до середньої точки ходу і обчислюватись за формулою

,

де n - кількість сторін ходу; Lдовжина ходу прив’язки, виміряна на карті; m - гранична похибка виміру кута.

Для ходу полігонометрії 2-го розряду mгран=10, а величина .

Для теодолітного ходу, яким прив’язують опознаки m=30, а величина [ ] cтановить .

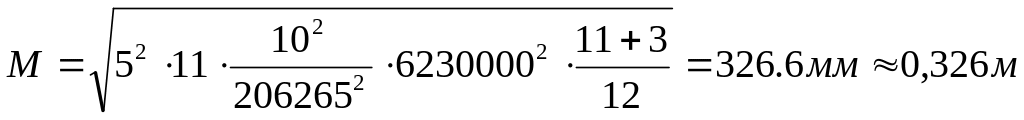

Опознак ОПВ-4, 7, 10, 13, 14, привязаний полігонометричним ходом другого розряду і є його найнебезпечнішим місцем (середина ходу). Довжина ходу L=6 км, n=11, Sсер=347 м. Тоді отримаємо

М=0,718 м  1м.

Висновок. Планове положення опознаків, прив’язаних полігонометричним ходом 2-го розряду, визначаються з достатньою точністю, оскільки , а очікувані похибки полігонометричного ходу не перевищують 0,72м.

Опознак ОПВ-8, 11 привязаний теодолітним ходом, в якому n=13, довжина ходу L=4,0 км, а Sсер=307 м.

М=0,36 м.

Висновок. Планове положення опознаків, прив’язаних теодолітним ходом, визначаються з достатньою точністю, оскільки , а очікувані похибки теодолітного ходу не перевищують 1м.

Опознак ОПВ-3, 6 привязаний теодолітним ходом, в якому n=12, довжина ходу L=2.9 км, а Sсер=244 м.

М=0,34 м.

Висновок. Планове положення опознаків, прив’язаних теодолітним ходом, визначаються з достатньою точністю, оскільки , а очікувані похибки теодолітного ходу не перевищують 1м.

Економічно найвигідніше планове прив’язування опознаками різними видами засічок.

Похибку у плановому положенні опознака, що визначається оберненою засічкою обчислюємо за формулою

, (37)

(38)

де - сторони оберненого трикутника;

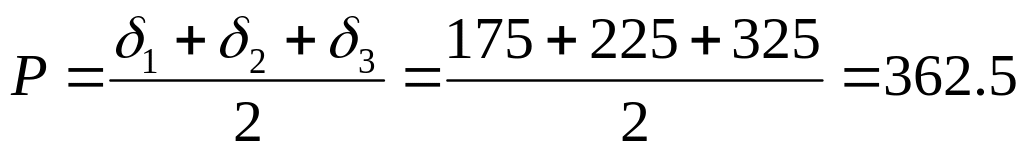

р= - його півпериметр;

F= його площа;

m =8 - сумарна випадкова похибка вимірювання кута (24).

Для побудови оберненого трикутника спочатку обчислюємо величини ri:

м, (39)

де Sівіддалі від вихидних пунктів до визначуваного в м., вимірюються з карти.

Величини ri вдкладаємо у масштабі карти за трьома відповідними сторонами напрямів від визначуваного пункту до вихідних. З’єднавши три точки, отримуємо обернений трикутник із сторонами . Помірявши ці сторони, за формулою () обчислюємо похибку М.

Для прив’язки ОПВ прямою засічкою похибку у плановому положенні обчислюємо за формулою:

, (40)

де S1 i S2 – довжини 2-х (з 3-х) напрямів;

 - кут між цими двома напрямами;

=8 - (24).

Згідно з проектом ОПВ-12 видно 4 пункти полігонометричного ходу IV класу. Тому доцільно прив‘язати цей опознак оберненою засічкою

ПП-7

S1

1

ОПВ-12

3

S2

2

ПП-8

S3

ПП-9

S4

ПП-11

Рис. 4. До оцінки точності оберненої одноразової засічки

Для оцінки точності оберненої одноразової засічки виконуємо вимірювання і обчислення.

Розрахунок точності планового положення ОПВ-12 прив‘язаного оберненою засічкою

1250м

165,0м

175м

P

362,5м

850м

242,7м

225м

F

18720,7м

625м

330,0м

325м

6”

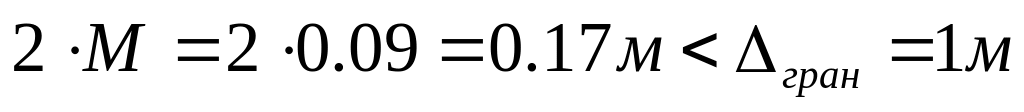

Висновок: Похибка планового положення ОПВ-2 не перебільшує допуск, тому що

Для оцінки точності оберненої одноразової засічки виконуємо вимірювання і обчислення.

Розрахунок точності планового положення ОПВ-2 прив‘язаного оберненою засічкою

750м

275,0м

150м

P

312,5м

725м

284,5м

175м

F

9342,4м

1000м

206,3м

300м

6”

Висновок: Похибка планового положення ОПВ-2 не перебільшує допуск, тому що

Розрахунок точності планового положення ОПВ-15 прив‘язаного оберненою засічкою

950м

217,12м

150м

P

200м

900м

229,18м

75м

F

5590.2м

800м

257,83м

175м

6”

Висновок: Похибка планового положення ОПВ-2 не перебільшує допуск, тому що

О познак ОПВ-9 привязуємо прямою засічкою.

S1=750 м; S2=975 м; =18.

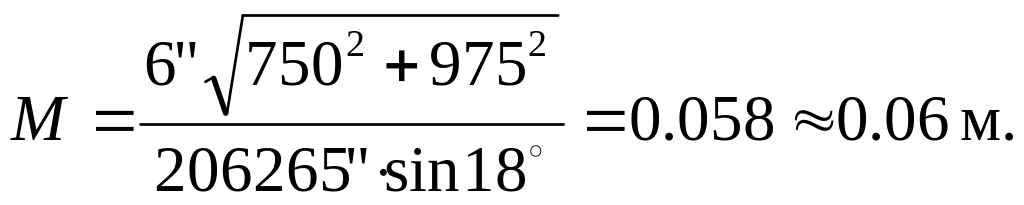

Згідно з (40) маємо:

Висновок. Похибка планового положення ОПВ-9 не перевищує допуску, оскільки М 1м
