Расчет на прочность барабана и узла крепления каната

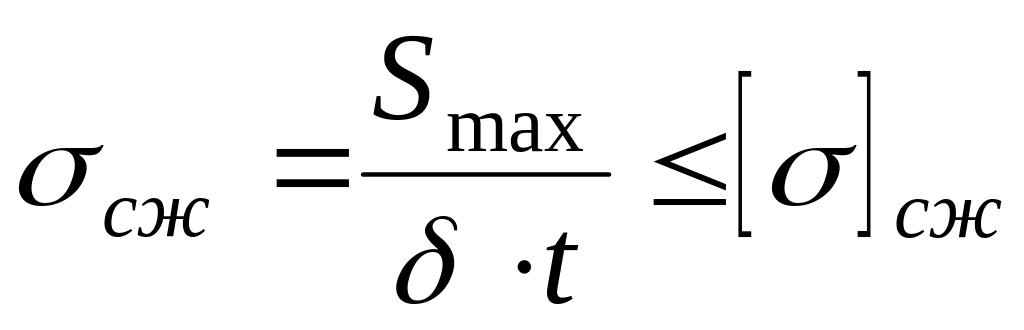

Прочность барабана проверяется в основном по напряжениям сжатия при наматывании каната в ходе подъёма груза
,

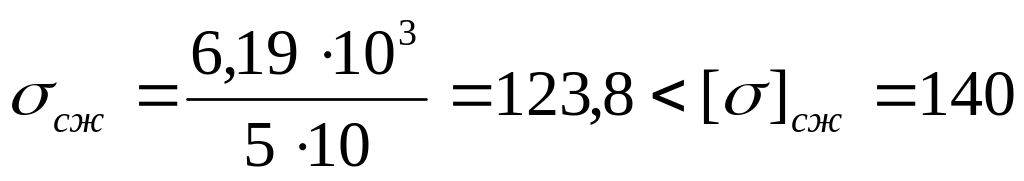

Для стали 20 допускаемые напряжения в зависимости от режима работы: [σ]сж = 160 МПа (Л), 140 МПа (С), 110 МПа (Т и ВТ) тогда
МПа.
Для крепления каната к барабану ставим одну двухвинтовую планку (рис.5). Так как винты ввинчиваются в одну из канавок между двумя соседними, то диаметр винта
d6 ≈0,8∙ t = 0,8*10 = 8 мм
Резьба М8, шаг резьбы 1,25 мм, внутренний диаметр 7,2 мм. Натяжение каната под прижимной планкой в конце подъема

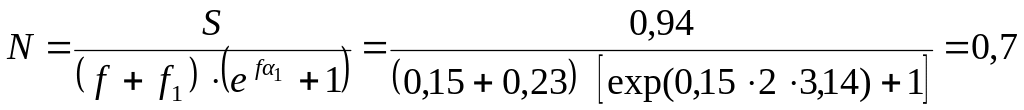

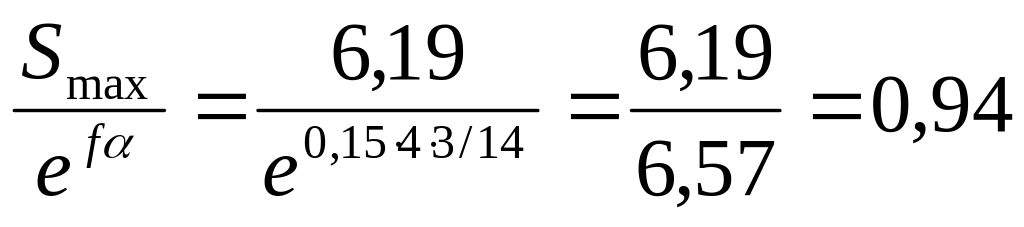

S= кН
где f = 0,15 – коэффициент трения между канатом и барабаном;

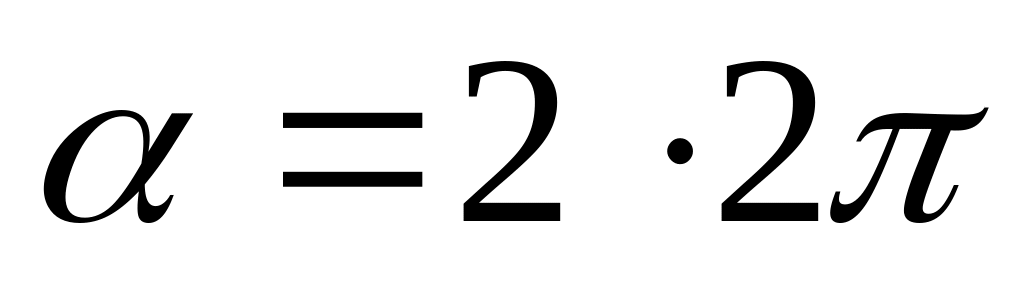

– угол обхвата барабана 2 неприкосновенными витками каната.
Усилие затяжки в винте
кН
где – приведенный коэффициент трения между канатом и прижимной планкой; α1 = 2π – угол обхвата канатом барабана под планкой.

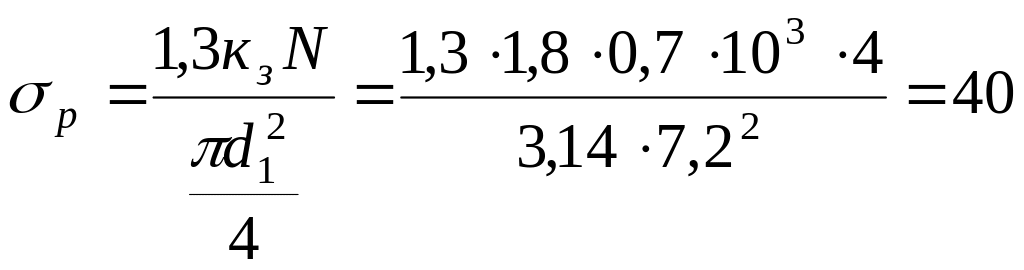

Напряжение растяжения в винте
МПа,
где 1,3 – коэффициент, учитывающий напряжения кручения при затяжке, кз=1,8 – коэффициент запаса надежности крепления, учитывающий напряжения изгиба, динамические нагрузки, разброс коэффициента трения. Допускаемое напряжение для винтов из стали 3 [σ] = 40…50 МПа.
Подбор электродвигателя, редуктора, тормоза

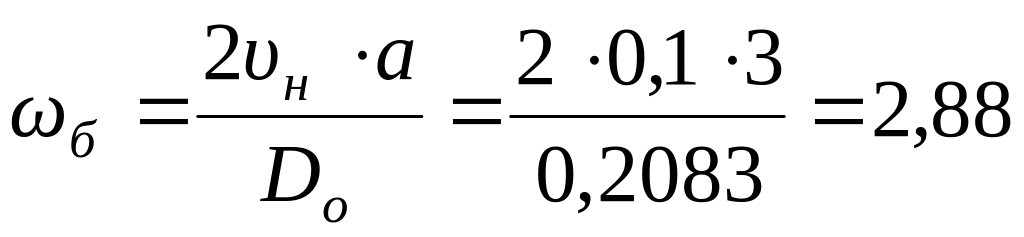

При заданной скорости груза υн = 6 м/мин = 0,1 м/с. Угловая скорость вращения барабана
рад/с
Частота вращения барабана
nб = ωб · 60 / 2π = 27,56 об/мин.
Мощность на валу барабана при подъеме груза максимальной массы

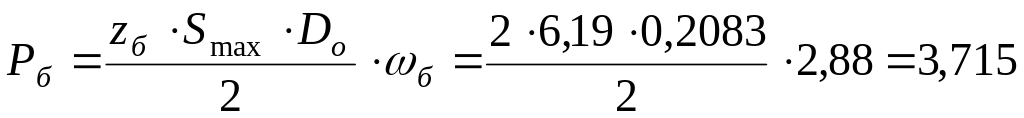

кВт
Расчетная мощность на валу электродвигателя
Р = Рб / η = 3,715 / 0,9 = 4,13 кВт,
где η 0,9 – КПД механизма подъема с цилиндрическим двухступенчатым редуктором.
Электродвигатель выбираем по каталогу (Приложение 4), так чтобы мощность электродвигателя для машин периодического действия (подъем – опускание) составляла 0,9…1 расчетной мощности, т.е.
Рэ.д. ≥ (0,9…1) Р = 3,72…4,13 кВт
Выбираем крановый асинхронный электродвигатель серии МТF, с фазовым ротором (для среднего режима работы ПВ = 25%) МТF 111-6, номинальной мощностью Рн = 4,1 кВт, частота вращения ротора nн = 880 об/мин, максимальный момент Мmax = 90 H·м, момент инерции ротора I = 0,049 кг·м2 , диаметр вала электродвигателя
d=35мм, высота расположения вала h = 132 мм. Габаритные размеры (мм): ℓ33=673, ℓ37 =140; L = 585,5; В = b11 = 290, b10 = 220, b31=137, H = h31 =342.

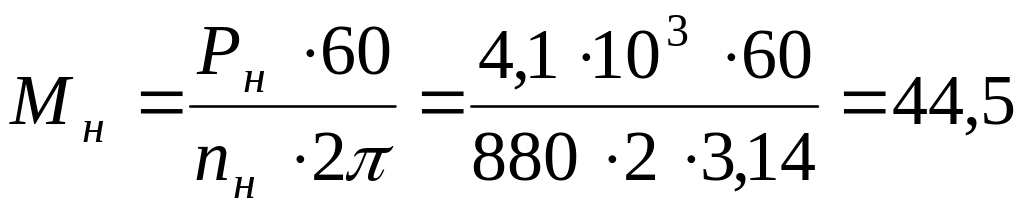

Номинальный момент на валу электродвигателя
Нм.
Общее передаточное число редуктора
uо = nн / nб = 880/ 27,56 = 31,9.
Момент на валу барабана равен моменту на тихоходном валу редуктора
Мб = Рб / ωб = 3,715/ 2,885 = 1,29 кН∙м = 1290 Нм
Эквивалентный момент, учитывающий число циклов нагружения, т.е. режим работы

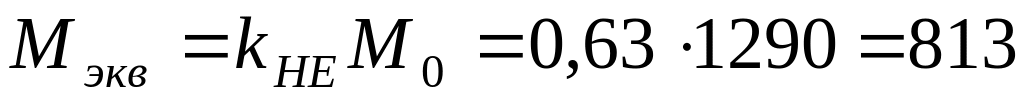

Нм,

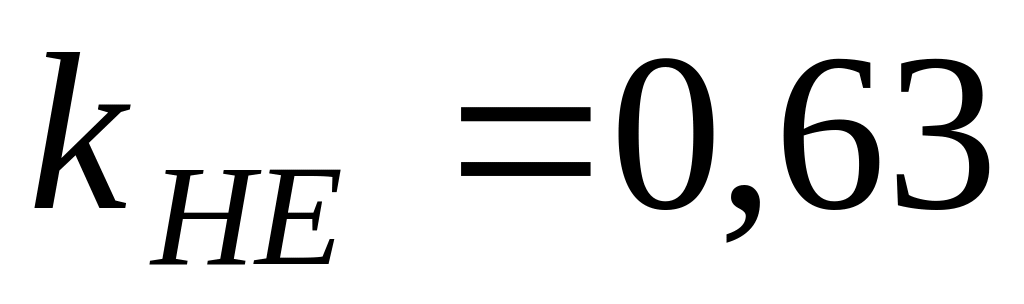

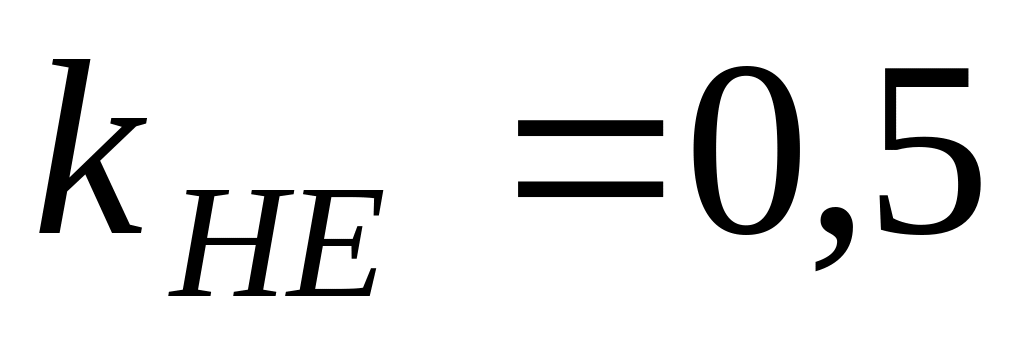

где легкий, средний, тяжелый, весьма тяжелый режимы.
По передаточному числу и эквивалентному моменту выбираем двухступенчатый цилиндрический редуктор Ц 2У-160, с передаточным отношением up = 31,5 и моментом на тихоходном валу
Мт = 1000 Нм, с КПД 0,97 (Приложение 5).
Габаритные размеры редуктора: межосевые расстояния
аWт = 160 мм, аWБ = 100 мм; другие размеры L = 560 мм, ℓ = 200 мм,
ℓ2 = 170 мм, ℓ3 = 224 мм, Н = 345 мм, Н1 = 170 мм, В = 212 мм.
