Использование дополнительных опций инструмента эскиза (sketch tool)
Добавьте слой Lines из той же базы данных.
Редактироваться могут объекты все слоев, новые же объекты создаются только в Слое-цели
Выберите Lines в качестве слоя-цели: Target > Lines
В окне Snapping.., Добавьте vertex и edges для Lines и уберите снэппинг для ..Parcels
Добавим новый трубопровод. Он должен ответвляться от основного (по направлению к тупику) на расстоянии 65 метров от последнего узла, и иметь длину 95 метров.

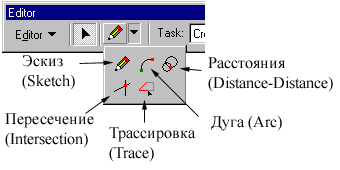

Выберите инструмент эскиза
Кликните для добавления первого вертекса вверху существующей линии.
Сдвиньте указатель вдоль линии и нажмите правую кнопку мыши
Выберите Angle/Length и введите значения
Наведите курсор на существующую линию и кликните правой клавишей мыши.
Выберите Perpendicular
Сдвиньте курсор по направлению к участкам и кликните правой клавишей мыши
Выберите Length, наберите 95 и жмите Ввод.
Теперь удалим лишний вертекс (первый):
наведите курсор на него, кликните правой кнопкой, выберите Delete Vertex
Правый клик > Finish sketch
Вы добавили ответвление трубопровода.
Использование вспомогательных инструментов для создания эскиза
Создадим участок, с начальным вертексом на расстоянии 55 м от юго-восточного угла участков и 40 м от северо-восточного угла
Выключите снэппинг для Lines
Включите снэппинг для вертексов SubdivisionParcels
T arget > SubdivisionParcels
Выберите инструмент расстояния
Кликните на северо-восточном углу, нажмите R или D и наберите 40
Кликните на юго-восточном углу, нажмите R или D и наберите 55
После введения расстояний появятся 2 точки пересечения. Выберите ту, что восточнее:
Выключите снэппинг для SubdivisionParcels
Выберите инструмент эскиза
Проведите 30-ти метровую границу нового участка параллельно трубопроводу (b)
Включите снэппинг для Perpendicular to Sketch
Добавьте северную границу участка перпендикулярно последнему сегменту эскиза
Добавьте восточную границу участка перпендикулярно последнему сегменту эскиза
Выключите снэппинг для Perpendicular to Sketch
Правый клик > Finish sketch
Теперь создадим участок, выровненный по западной границе только что созданного и по южной границе существующих.
Выберите инструмент пересечение
Наведите курсор на западной границе только что созданного участка и кликните по ней
Наведите курсор на южной границе существующих участков и кликните по ней для создания второй линии
Второй вертекс введем координатно.
Выберите инструмент эскиза
Правый клик > Absolute XY
Введите X = 483320, Y = 3765542, Enter.
Можно ввести координаты как разницу.
Уберите курсор с последнего вертекса
Правый клик > Delta XY
Введите X = 35, Y = 5, Enter.
Добавьте последний сегмент перпендикулярно предыдущему
Правый клик > Finish Sketch.
Использование инструмента эскиза для изменения формы объекта, продления / усечения объекта
С помощью инструмента эскиза можно не только создавать, но и изменять геометрию существующих объектов.
Выставьте снэппинг:
Нажмите кнопку редактирования
Выберите линию трубопровода (вдоль улицы)
Task > Reshape Feature
Выберите инструмент эскиза
Добавьте первую точку наверху линии
Теперь создадим сегмент длиной 25 м
Переместите указатель вдоль линии и нажмите CTRL+G (Angle/Length)
Не меняйте угол, а расстояние введите 25, Ввод
Теперь создадим сегмент длиной 10 м под углом 300
Уберите курсор с последнего вертекса
Правый клик > Deflection
Введите 30
CTRL+L (Length)
Введите 10,
Ввод
Теперь добавим сегмент параллельно существующему трубопроводу
Наведите курсор на линию и нажмите CTRL+P (Parallel)
CTRL+L (Length)
Введите 84,
Ввод.
Теперь добавим сегмент, пересекающий трубопровод в обратном направлении
Уберите курсор с последнего вертекса
CTRL+F (Deflection)
Введите –30
Дважды кликните западнее трубопровода, для завершения.
Так как мы изменили геометрию трубопровода, новое ответвление уже не имеет соединения с ним.
Продлим ответвление до пересечения с трубопроводом.
Н ажмите кнопку редактирования
Выберите ответвление трубопровода
Task > Extend/Trim Features
Выберите инструмент эскиза
Наведите курсор на трубопровод Правый клик > Replace Sketch
Правый клик > Finish Sketch
Ответвление продлилось до пересечения с трубопроводом
Завершение редактирования
Editor > Stop Editing. Не сохраняйте результатов редактирования
Закройте ArcMap или выполните упражнение 6б.
Упражнение 6б: Редактирование атрибутов объекта
При необходимости Запустите ArcMap
.. \igis1\Subdivision.mdb и откройте SubdivisionParcels
Выбор нескольких объектов
Editor > Start Editing. Нажмите

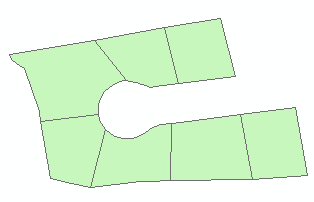

Для выбора верхних участков, Удерживая SHIFT, кликните на них
Просмотр атрибутов выбранных объектов
Нажмите кнопку Атрибуты на панели редактора

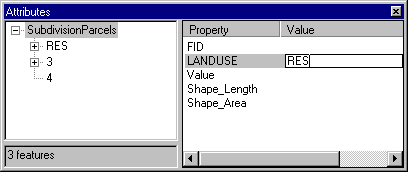

Откроется диалоговое окно Attributes
В окне Attributes отображаются атрибуты выбранных объектов
Исследование значений атрибутов
Кликните на любом объекте в левой панели окна Атрибутов: объект мигнул на карте.
Кликните другой объект
Заметьте, что значения LANDUSE пусты
Присвоение значения атрибута объекту
В левой панели окна Атрибутов выберите участок 2
Кликните на LANDUSE и введите RES
В левой панели также обновилось значение основного поля
Копирование / вставка атрибутов
Правой кнопкой на 2 вызовите контекстное меню, выберите Copy
Правой кнопкой на другом участке вызовите контекстное меню, выберите Paste
Назначение атрибутов выбранным объектам
Кликните SubdivisionParcels в левой панели
Для значения LANDUSE введите RES
Все выбранные участки приобрели значение RES
Просмотрите значения атрибутов выбранных участков, чтобы убедиться в этом.
Сохраните результаты Editor > Save Edits
Использование калькулятора значений (Field Calculator)
В ArcMap TOC правой кнопкой вызовите меню слоя и нажмите Open Attribute table

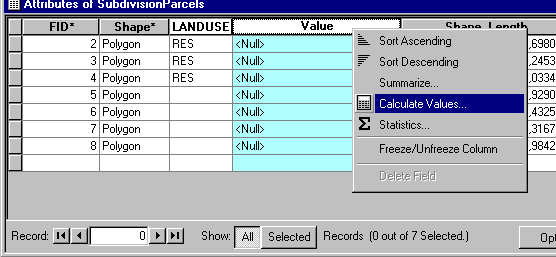

Правой кнопкой кликните на поле Value и выберите Calculate Value

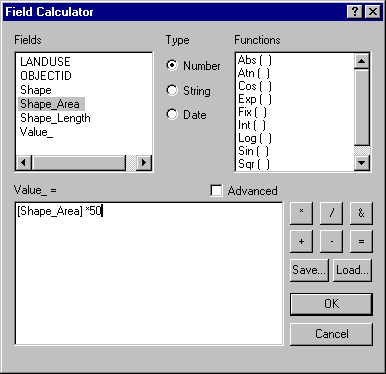

Появится окно калькулятора значений (Field Calculator)
Составим выражение
Стоимость участка определяется его площадью (поле Shape _Area) и ценой за квадратный метр (50$)
Выберите поле Shape _Area из списка – поле добавится в окно выражения
Нажмите * (умножение)
Наберите 50
Кликните OK для обновления значений поля
ArcMap вычислил новые значения поля Value для всех записей таблицы.
