OK, закройте окно свойств.
Вопрос 9: сколько затопленных зданий стоят дороже 200000?______________________
Сохранение документа
Сохраните документ
Закройте ArcMap или выполните дополнительные задания
Дополнительно: Сохранение слоя в другом формате
Вы можете сохранить данные слоя в постоянный набор данных, например в шейп-файл.
Правой кнопкой мыши вызовите меню слоя Затопленные здания и выберите Data > Export
Сохраните данные в шейп-файле.
4Упражнение 4: Изучение форматов пространственных данных

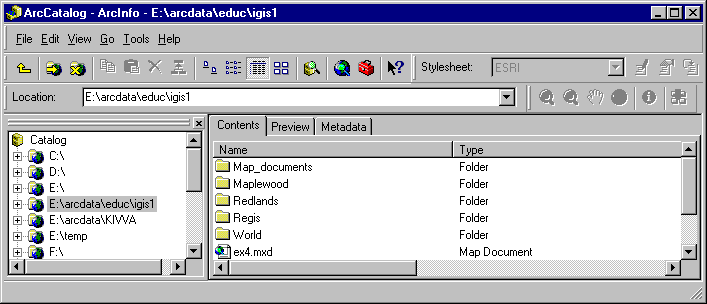

Запуск ArcCatalog и создание связи с каталогом
Запустите ArcCatalog
Чтобы не искать постоянно ваши данные, для удобства навигации:
Создайте коннект к каталогу ..igis1\ кнопкой
Созданная ссылка будет доступна и в ArcMap
Работа с окном содержания (Content View)
В окне содержания ArcCatalog есть три вкладки:
Content отображает содержимое каталога и имеет четыре опции:
1 - крупные значки, 2 - мелкие, 3 – таблица, 4 – картинки
Найдите каталог Redlands, и отобразите его содержание в Content View
Каталог содержит данные разных типов.
Вопрос 1: Сколько в каталоге ArcInfo Coverage?______________________
Вопрос 2: Сколько в каталоге шейп –файлов?______________________
Вопрос 3: Сколько в каталоге Данных CAD?______________
Вопрос 4: Сколько в каталоге растровых файлов?______________________
Для отображения расширений файлов в ArcCatalog:
Tools > Options > General
Снимите отметку с "Hide file extension"
Поэкспериментируйте с другими опциями отображения (1,2,4)
Работа с вкладкой предварительного просмотра (Preview) и исследование шейп-файла
Вкладка Preview отображает выбранный набор данных в окне Content View.
Можно просмотреть данные, как в виде графики, так и в табличном виде.
Найдите каталог Redlands
Выберите street
Перейдите во вкладку Preview
При просмотре графики, становится доступной панель навигации
1-приближение, 2- удаление, 3 – сдвиг, 4 – полный экстент, 5 – идентификация, 6 – создание картинки предварительного просмотра (thumbnail)
Поэкспериментируйте с панелью
Перейдите в вид таблицы.
Просмотрите атрибутивную информацию
Вернитесь на просмотр графики
Запустите ArcMap
Расположите окна приложений так, чтобы были видны оба.
Перетащите streets в окно ArcMap
Исследование покрытия ArcInfo
Покрытия ArcInfo (Coverage), в отличие от шейп-файла, могут содержать несколько классов объектов.
В дереве ArcCatalog нажмите знак + на покрытии zonecov
Выберите polygon – в окне содержания появятся полигоны
Выберите arc – в окне содержания появятся линии покрытия
Вопрос 4: Чем отличается отображение линий от полигонов? ________________________________________________________________________________
Хотя линии хранятся как отдельный класс объектов, их связь с полигонами четко определяется внутри покрытия. Линии формируют границы полигонов.
Эти связи позволяют полигонам хранить информацию о периметре и площади.
Выберите polygon
Перейдите в вид таблицы.
Вопрос 6: полигон с каким номером имеет наибольшую площадь? ________________
Просмотрите графику для TIC этого покрытия
Вопрос 7: сколько классов объектов содержит покрытие? ________________
