Тема 7: Методика використання відеотехніки Питання:

1. Загальні відомості про відеозапис і будову відеомагнітофона.

2. Терміни і поняття відеотехніки.

3. Методика застосування відеозаписів.

4. Відеопрогравачі.

1. Загальні відомості про відеозапис і будову відеомагнітофона. Відеозапис – це запис зображення та звуку (відеосигналу) на носій інформації. Розрізняють два види відеозапису, які використовуються у навчально–виховному процесі: запис телевізійних програм і відеосюжетів, які виконані самостійно; відеопрограми, які беруться напрокат або придбані у торговельній мережі.

На сучасному етапі широко застосовується відеозапис на магнітну плівку, яка розміщена у касеті. Фізичною основою такого відеозапису є різна намагніченість феромагнітних матеріалів під дією відеосигналу, тобто, послідовне фіксування окремих елементів зображення і перетворення їх яскравостей в електричний сигнал. При відтворенні відеосигналу використовують явище електромагнітної індукції.

Одержану послідовність електричних сигналів можна багаторазово перетворити в оптичне зображення за допомогою відеомагнітофона і телевізора. Такий комплект у торговельній мережі дістав назву відеодвійки.

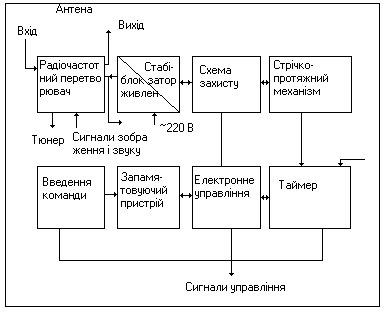

Функціональна схема відеомагнітофона зображена на рис. 7.1

Рис. 7.1. Функціональна схема відеомагнітофона у режимі “Готовність”.

До основних вузлів відеомагнітофона входять: блок живлення, захисний пристрій, антенний підсилювач–розподілювач, таймер, блок електронного управління режимами роботи відеомагнітофона, механізм заправки плівки, стрічкопротяжний механізм.

Імпульсний блок живлення призначений для живлення усіх електронних і електромеханічних вузлів відеомагнітофона.

Захисний пристрій запобігає виникненню пошкоджень складної механіки і електроніки відеомагнітофона під час різких перепадів напруги у мережі живлення. Перемикання механічних вузлів у різні режими здійснюється за допомогою електромагнітів і електродвигуна. Повернути відеомагнітофон у попередній режим (режим готовності) можна шляхом вимиканням його з електромережі 220 В.

У відеомагнітофоні передбачений захист від випадкового натискання декількох кнопок одночасно на панелі управління. Пристрій також автоматично вимикається з режиму «Стоп–кадр» у режим «Стоп» через певний проміжок часу, бо безперервне зіткнення відеоголовок в одному й тому ж місці з магнітною стрічкою приводить до її пошкодження та передчасного зношування відеоголовок.

З метою запобігання обриву ракордів, деформації плівки і пошкодження стрічкопротяжного механізму під час повного перемотування відеокасети відеомагнітофон забезпечений світловими і магнітними датчиками, які сигналізують про кінець плівки на касеті.

При вмиканні відеомагнітофона і переведення його у різні режими блоком управління контролюється стан блоку відеоголовок. Якщо барабан, на якому знаходяться відеоголовки вільно не обертається, то для запобігання перевантаження електродвигуна (блоку відеоголовок) і виходу його з ладу відеомагнітофон автоматично вимикається і не реагує на жодне натискання кнопок управління.

Для зручності користувача відеомагнітофон має антенний підсилювач–розподілювач, до складу якого входять прохідні антенні входи і виходи. Завдяки цьому радіочастотний сигнал (РЧ) з антени через підсилювач–розподілювач потрапляє на антенний вхід телевізора, що дозволяє переглядати телевізійні передачі, відмінні від тої, на яку налаштований тюнер відеомагнітофона. Для компенсації послаблення сигналу до складу підсилювача–розподілювача входить широкополосний антенний підсилювач. Антенний підсилювач завжди знаходиться ввімкнутим (коли відеомагнітофон з’єднаний з мережею 220 В) незалежно від режиму відеомагнітофона (навіть, коли відеомагнітофон вимикають кнопкою «Power»).

Таймер, як і підсилювач–розподілювач, постійно знаходиться в увімкненому стані. Тому у відемагнітофоні постійно працює електронний годинник, схема контролю часу та індикатор. Таймер призначений для відліку і фіксування астрономічного часу і виконання функції вмикання відеомагнітофона на запис. Він забезпечує автоматичне увімкнення і вимкнення відеомагнітофона у завчасно заданий і запрограмований проміжок часу та подання команди на запис необхідної телепередачі.

Електронне управління режимами роботи відеомагнітофона здійснюється процесором системного контролю (ПСК), який контролює стан усіх датчиків стрічкопротяжного механізму, які впливають на процес управління. Керування послідовністю операцій при переході відеомагнітофона на інший режим здійснюється електронними схемами згідно команд з панелі управління шляхом натискання відповідних кнопок.

Механізм заправки плівки є по суті поворотним механізмом, основні функції якого полягають у здійсненні повороту на 180 градусів, зачіплюванні спеціальними важелями магнітної стрічки, витягуванні її з касети і вкладанні навколо блоку відеоголовок.

Стислу характеристику і призначення основних вузлів відеомагнітофона наведено в табл. 7.1.

Таблиця 7.1
