5.4 Электронные и комбинированные реле автоматики и защиты
В электронных реле автоматики и защиты коммутация основной электрической цепи осуществляется полупроводниковым элементом; в комбинированных реле информационно-логические и управляющие функциональные узлы выполнены на электронных элементах, а исполнительные — на основе электромеханических реле. К комбинированным реле можно также отнести электромеханические реле, которые схемотехнически и конструктивно дополнены электронными компонентами (транзисторами, диодами и др.) в целях расширения функциональных возможностей реле и улучшения их технико-экономических характеристик. В состав некоторых типов электронных реле защиты входят датчики контролируемых параметров (трансформаторные, делители напряжения, датчики частоты и др.).
Элементной базой электронных реле являются как дискретные полупроводниковые элементы (транзисторы, тиристоры, диоды и др.), так и интегральные микросхемы различной степени интеграции, включая средства микропроцессорной техники. Технология изготовления современных реле соответствует технологии микроэлектронной техники.

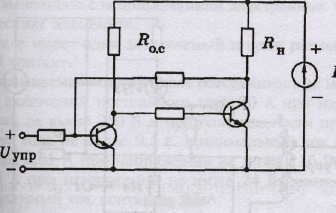

Простейшими вариантами транзисторных реле являются схемы усилителей постоянного тока с глубокими положительными обратными связями, обеспечивающими релейный режим работы основного транзистора, например схема двухкаскадного усилителя с положительной связью по напряжению в виде резистора Roc (рис. 5.4).
Рис. 5.4
В электронных реле используются в основном два способа обеспечения гальванической развязки: оптоэлектронный (рис. 5.5) и трансформаторный (рис. 5.6).
На рис. 5.5 представлено реле с оптоэлектронной развязкой, выполненное на основе фототранзистора VTp. При отсутствии сигнала управления на входе фототранзистора VTp все транзисторы выключены, что соответствует разомкнутому состоянию цепи нагрузки. Включение реле осуществляется подачей маломощного сигнала управления . Функции оптоэлектронной развязки могут выполнять различные типы оптоэлектронных пар (фотодиодная, фоторезисторная и др.).

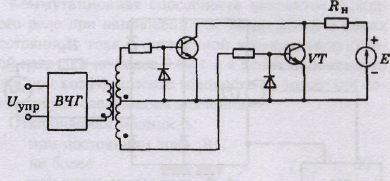

Основой реле с трансформаторной развязкой являются маломощные высокочастотные генераторы ВЧГ обычно с прямоугольной формой выходного напряжения. Это напряжение выпрямляется и используется для управления транзисторным ключом.
Рис. 5.5 Рис. 5.6
В целях улучшения технико-экономических показателей промежуточный выпрямитель может быть исключен за счет введения в схему дополнительных транзисторов в оконечном каскаде, как это показано на схеме рис. 5.6.
В реле с расширенными функциями, например, имеющими несколько каналов управления или оконченных каскадом, могут использоваться оба способа гальванической развязки. Так, например, в бесконтактном реле постоянного тока с защитой от короткого замыкания в цепи нагрузки, схема которого приведена на рис. 5.7, основной канал управления имеет трансформаторную развязку, а канал защиты — оптоэлектронную. Принцип действия реле следующий. При подаче напряжения на входные зажимы управления преобразователь 1 формирует переменное напряжение, которое поступает на трансформатор 2, затем выпрямляется в выпрямителе 3 и подается на базу коммутирующего составного транзистора 4. При возникновении КЗ детектор 5 формирует сигнал, который через оптоэлектронную пару 6 и устройство задержки 7 поступает на вход триггера защиты 8. Срабатывание триггера приводит к выключению преобразователя 7 и отключению реле. После срабатывания защиты для повторного включения реле необходимо обесточить цепь управления.
Рис. 5.7
Для электронных бесконтактных реле переменного тока выходной транзистор VT обычно включается в схему, как показано на рис. 5.8.
Рис. 5.8
Функциональные возможности реле в основном определяются схемотехникой системы управления СУ. Включением в СУ времязадающих электронных устройств регулируются электронные реле времени. Применение для этих целей интегральных микросхем позволяет обеспечить точность и стабильность значений времени выдержки срабатывания реле в широких диапазонах от долей секунд до десятков часов и более. Вариант структурной схемы СУ электронного реле времени представлен на рис. 5.9. Выдержки времени в этом реле формируются посредством подсчета
Рис. 5.9
числа импульсов генератора тактовых импульсов ГТИ счетчиком Сч. Сигнал с дешифратора ДШ поступает на формирователь импульса управления ФИ, который включает выходной транзистор (или каскад составных транзисторов).

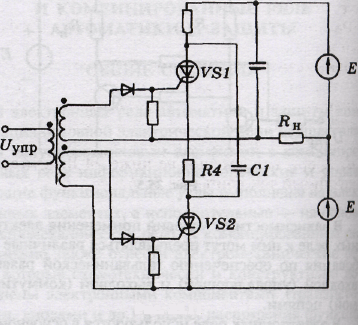

Выходным ключевым элементом большинства типов бесконтактных реле являются транзисторы (биполярные, полевые и др.). Однако в отдельных случаях схемотехника реле, включая его СУ, существенно упрощается, если используются другие типы полупроводниковых элементов, например маломощные тиристоры. Так, поляризованное одновходовое реле может быть выполнено на основе двух маломощных тиристоров VS1 и VS2 (рис. 5.10). При воздействии импульса управления Uупр в зависимости от его полярности формируется отпирающий импульс на управляющем электроде соответствующего тиристора. Последний включается, если находился в выключенном состоянии, или сохраняет включенное состояние. Другой тиристор сохраняет выключенное состояние либо выключается.
Рис. 5.10
Выключение этого тиристора происходит под воздействием разрядного тока коммутирующего конденсатора СУ. Так, если тиристор VS1 был выключен, a VS2 включен, то конденсатор С1 к моменту поступления импульса Uynp был заряжен до напряжения, близкого к 2Е. Включение тиристора VS1 вызывает разряд конденсатора С1 током, направленным встречно току включенного тиристора VS2 и, следовательно, выключение последнего. Время выключения тиристора определяется постоянной времени разрядной цепи τ = C1RI1. После коммутации схема сохраняет свое состояние до момента прихода импульса управления Uynp противоположной полярности.
На основе рассмотренной схемы реализуются функции двухпозиционного поляризованного реле.
Современная технология микроэлектроники позволяет выполнить СУ электронных реле с очень широкими функциями, включая самоконтроль и диагностику реле. Такие реле с расширенными функциями в интегральном исполнении относятся к новому классу электронных устройств, схемы которых называют "интеллектуальными" или "разумными".
Для релейной защиты электрических систем отечественной промышленностью разработаны электронные и комбинированные реле с контрольными функциями различных электрических параметров (реле частоты, контроля токов нулевой или обратной последовательности, мощности и др.). Ниже приводятся краткие технические характеристики некоторых из таких устройств.
