4.11 Плавкие предохранители

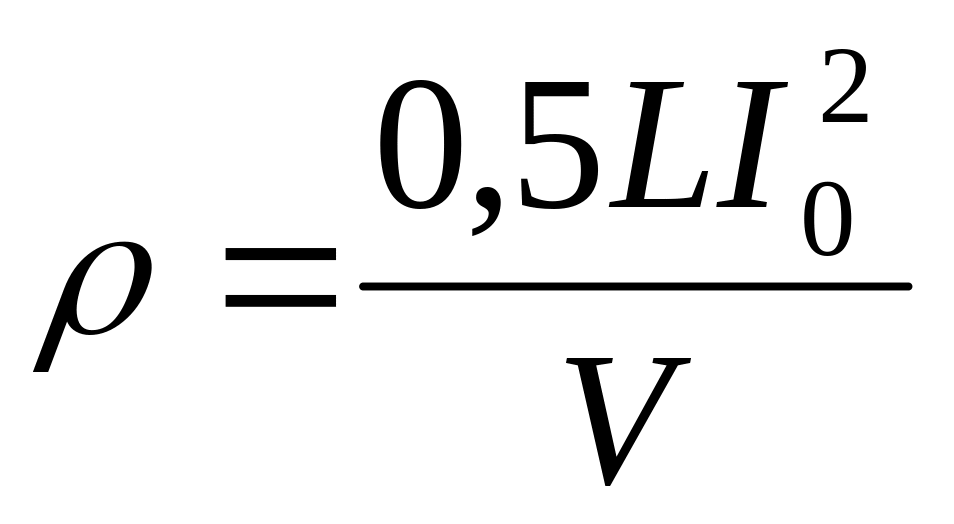

Давление, Па, внутри закрытого объема предохранителя постоянного тока можно оценить по формуле
,
где L — индуктивность отключаемой цепи, Гн; /0 — отключаемый ток, А;
V — внутренний объем предохранителя, м3

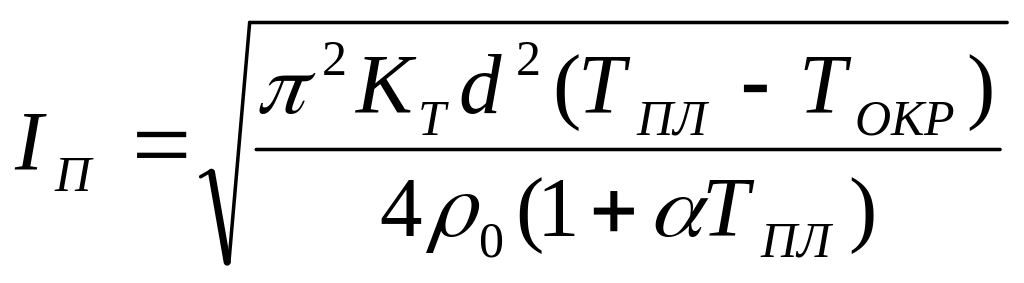

Пограничный ток (минимальный ток срабатывания) открытого плавкого предохранителя в воздухе оценивается по формуле:
,
где — коэффициент теплопередачи, Вт/(м2*°С); d — диаметр плавкой вставки, м; Тпл — температура плавления материала вставки, °С; — температура окружающей среды, °С; ρ0 — удельное сопротивление вставки, Ом*м; α — температурный коэффициент сопротивления, °С-1.
Пограничный ток засыпного предохранителя с наполнителем можно оценить по формуле
,
где Dв и DH — внутренний и наружный диаметр трубки, м; λн и λт — теплопроводность наполнителя и материала трубки, Вт/(м*°С); d — диаметр плавкой вставки.

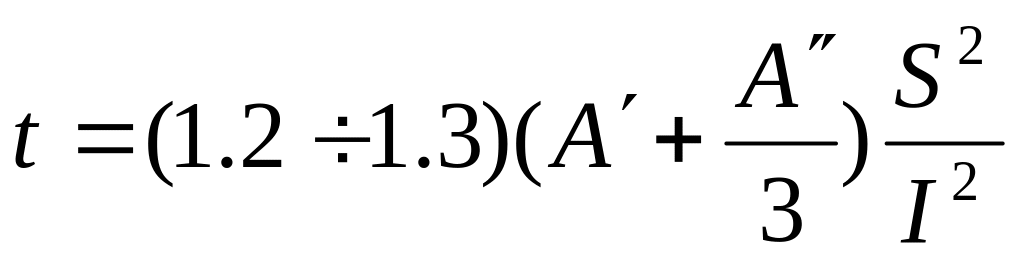

Защитная (ампер-секундная) характеристика предохранителя приближенно рассчитывается по формулам:
а) открытая плавкая вставка в воздухе
;
б) предохранитель с наполнителем
,

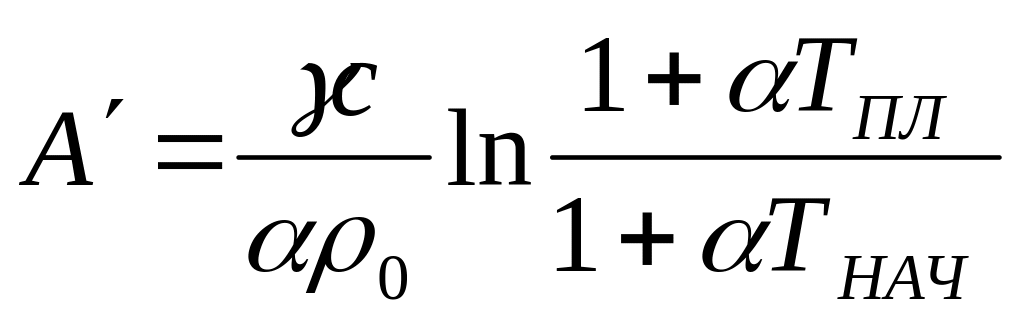

где ; .
S — сечение вставки, м2; I— ток, А; у, с, Lc — плотность, кг/м3, удельная теплоемкость, Дж/(кг*°С), теплота плавления материала вставки, Дж/кг.

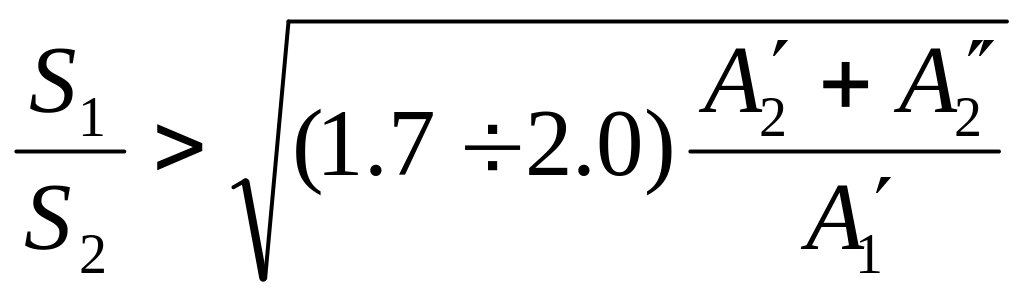

Условие селективности плавких предохранителей:
а) открытая вставка в воздухе:
;
б) предохранитель с наполнителем:
.
Индекс 1 относится к предохранителю, расположенному по схеме ближе к источнику питания, а индекс 2 — к более удаленному от источника, но последовательно соединенному с первым предохранителем.
Предохранители серии ПН2 с песчаным наполнителем выпускаются на номинальные токи от 40 до 1000 А и обладают высокой отключающей способностью — от 10 (при номинальном токе 1000 А) до 100 кА (при номинальном токе 40 А). Предохранители применяются для защиты промышленного электрооборудования в сетях напряжением 500 В переменного и 440 В постоянного тока.
Для защиты полупроводниковых установок от токов короткого замыкания и перегрузок широко применяются быстродействующие плавкие предохранители.
Лекция 16
4.12 Силовые полупроводниковые аппараты управления
Строгой классификации силовых полупроводниковых аппаратов управления не существует. Традиционно к ним относятся полупроводниковые прерыватели электрической цепи на токи свыше 10 А, выполняющие функции статических контакторов и регуляторов параметров электрической энергии (пускорегулирующие и управляющие устройства в электроприводе, стабилизаторы напряжения и тока, регуляторы и компенсаторы реактивной мощности и др.). Основными исполнительными элементами силовых полупроводниковых аппаратов являются тиристоры или силовые транзисторы, работающие в ключевых режимах. К достоинствам силовых полупроводниковых аппаратов можно отнести быстродействие и высокие функциональные возможности. Однако есть и существенные недостатки: отсутствие видимой части разрыва цепи и высокое переходное сопротивление, что приводит к существованию гальванической связи.
