3.3 Назначение и основные параметры трансформаторов напряжения (тн)
НАЗНАЧЕНИЕ
Трансформатор
напряжения служит для преобразования
высокого напряжения в низкое стандартного
значения (100 или 100
,
В), удобное для измерения. ТН позволяет
также изолировать измерительные
цепи и цепи релейной защиты от цепей
высокого напряжения. Первичная обмотка
ТН изолируется от вторичной
соответственно классу напряжения.
Для безопасности обслуживания приборов
один конец вторичной обмотки заземляется.
Основные обозначения
-
номинальное первичное напряжение
(действующее значение),
В;
-
номинальное
вторичное напряжение (действующее
значение),
В;
- погрешность
по напряжению, %;
-
угловая погрешность, мин;
- первичное
напряжение, В;
-
намагничивающий ток, А;
-
первичный ток, А;
-
вторичный ток, приведенный к первичной
обмотке, А;
и
-
активные сопротивления первичной и
вторичной
обмоток для Т-образной
схемы замещения,
Ом.
Сопротивление
приведено
к первичной обмотке;
и
—
реактивные сопротивления обмоток
трансформатора
в Т-образной схеме замещения,
Ом;
-
вторичное напряжение, приведенное к
первичной обмотке, В;
-
угол сдвига между
и
;
-
угол сдвига фаз, определяемый активным
и реактивным сопротивлением обмоток;
- угол потерь;
-
сопротивление короткого замыкания,
Ом;
-
угол между намагничивающим током
и
вторичным приведенным напряжением
;
Ф - поток в магнитопроводе трансформатора, Тл.
ОСНОВНЫЕ ПАРАМЕТРЫ
Номинальный коэффициент трансформации — отношение номинального первичного напряжения к номинальному вторичному
.
Погрешность по напряжению, %:
.

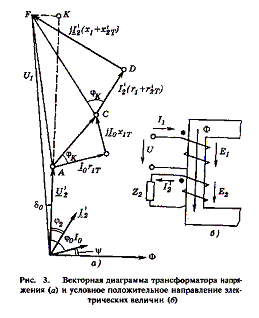

Векторная диаграмма ТН и условное положительное направление электрических величин приведены на рис. 3.2.
Погрешность по напряжению, %:
.
П
ри
отсутствии угловой погрешности векторы
и
совпадают
по фазе. Если вектор
опережает
вектор
,
угловая погрешность считается
положительной.
Допустимая погрешность ТН по напряжению в процентах при номинальных условиях численно равна классу точности.
ТН включаются так же, как силовые трансформаторы.
Вторичная мощность определяется уравнением:
.
Ток вторичной обмотки:
.
Номинальная мощность ТН представляет собой наибольшее значение вторичной мощности при cos = 0,8, при которой погрешность ТН не выходит за пределы, определенные классом точности (ГОСТ 1983-77).
Таблица 1. Погрешности трансформаторов напряжения
Класс точности |
Максимальная погрешность (±) |
|
|
напряжения, % |
угловая, мин |
0,5 1 3 |
0,5 1 3 |
20 40 Не нормирована |
Примечание. Для трехобмоточных трансформаторов классы точности устанавливаются для основной вторичной обмотки.
Трансформаторы
напряжения должны удовлетворять
ГОСТ
1983-77.
Классы точности и нормированные
погрешности приведены в
табл. 1. Указанные
погрешности должны соблюдаться при
колебании
первичного напряжения в пределах
(0,8-1,2)
,
коэффициенте мощности активно-индуктивной
нагрузки, равном 0,8, и изменении отдаваемой
мощности от
до
,
где
-
номинальное значение
мощности, ВА;
- номинальное значение
первичного напряжения, В;
-
значение
напряжения,
подведенного к ТН.
