Упражнение № 33. Ввод обозначения линии выноски

Рис. 33.1.

Задание. На чертеже детали проставьте обозначение термообработки поверхности ТВЧ HRC 36...46, как показано на Образце.

1.Нажмите кнопку Линия-Выноска на странице Размеры и технологические обозначения инструментальной панели.

2.В ответ на запрос системы Укажите точку начала полки щелкните в точке р1 указанием именно этой точки начинается построение линии выноски.

3.Щелчком на кнопке Параметры на Панели специального управления вызовите на экран диалоговое окно Параметры линии выноски.

4.Включите кнопку Простая линия в группе Тип стрелки и щелчком на кнопке ОК закройте окно.

5.В ответ на запрос системы Укажите точку начала ответвления выполните локальную привязку Точка на кривой к линии обозначения термообработки поверхности, например, в точке р2.

6.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст.

7.В текстовое поле 1 введите текст над полкой ТВЧ HRC 36...46, а в текстовое поле 2 введите текст под полкой h 1,6...2,0. Щелчком на кнопке ОК закройте диалоговое окно.

8.Щелчком на кнопке Создать объект на Панели специального управления закончите построение линии выноски. Команда остается в активном состоянии.

Задание. На коническом участке детали проставьте обозначение конусности 1:10.

1.В ответ на запрос системы Укажите точку начала полки щелкните в точке р3.

• Щелчком на кнопке Параметры на Панели специального управления вызовите на экран диалоговое окно Параметры линии выноски. Включите кнопку Стрелка в группе Тип стрелки. Щелчком на кнопке ОК закройте окно.

2.В ответ на запрос системы Укажите точку начала ответвления выполните локальную привязку Точка на кривой к конической шейке детали в точке р4.

3.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст. В текстовое поле 1 нужно ввести знак конусности.

4.Щелчком на кнопке Вставить специальный знак на Панели управления вызовите на экран диалоговое окно Спецзнак.

5.В диалоговом окне Спецзнак раскройте раздел Углы, уклоны, конусность. Щелчком мыши сделайте текущей строку Конусность (вправо). Щелчком на кнопке ОК закройте диалоговое окно.

6.Введите с клавиатуры остальной текст 1:10. Щелчком на кнопке ОК закройте диалоговое окно.

7.Щелчком на кнопке Создать объект на Панели специального управления закончите построение линии выноски. Команда остается в активном состоянии.

Задание. Самостоятельно проставьте обозначение рифления поверхности Рифление сетчатое 0,8 ГОСТ 21474-76.

Упражнение № 34. Использование линии выноски для обозначения радиусов

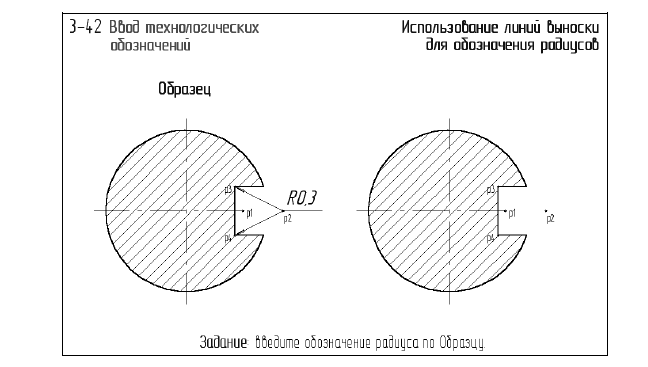

Рис. 34.1.

Задание. Проставьте обозначение радиуса скругления в углах шпоночного паза, как это показано на Образце.

1.Нажмите кнопку Линия-Выноска на странице Размеры и технологические обозначения Инструментальной панели.

2.Проверьте и при необходимости установите значение текущего шага в Строке текущего состояния равным 5 мм .

3.В ответ на запрос системы Укажите точку начала полки поместите курсор приблизительно в точку р1 правый конец горизонтальной оси симметрии сечения и отпустите мышь.

4.Нажатием на клавишу <5> дополнительной клавиатуры выполните привязку к точке р1.

5.Переместите курсор на 10 мм вправо. Для этого дважды нажмите на клавишу <→>. После этого курсор должен оказаться в точке р2, которую мы примем за точку начала полки.

6.Нажатием на клавишу <Enter> зафиксируйте точку. По умолчанию на конце линии выноски система автоматически генерирует стрелку, в данном случае этот вариант вас устраивает.

7.В ответ на запрос системы Укажите точку начала ответвления последовательно укажите с помощью привязки Ближайшая точка точки р3 и р4.

8.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст. В текстовое поле 1 введите текст R 0.3. Щелчком на кнопке ОК закройте диалоговое окно.

9.Щелчком на кнопке Создать объект закончите построение линии выноски.
