II. Тангенс — гальванометр.
Для измерения используется прибор, называемый тангенс-гальванометром. Он представляет собой кольцо, расположенное в вертикальной плоскости, на которое намотано N витков провода. В центре этого кольца в горизонтальной плоскости установлен компас.
Рис. 2.
Перед началом измерений витки тангенс-гальванометра располагают в плоскости магнитного меридиана (плоскости, проходящей через данную точку земной поверхности и магнитный полюс Земли), то есть по направлению магнитной стрелки (рис. 5.7).
Если подсоединить витки тангенс-гальванометра к источнику постоянного тока, то этот ток создает в центре витков магнитное поле, вектор напряженности которого Н1 будет перпендикулярен к плоскости витков и, следовательно, к плоскости магнитного меридиана.
Согласно принципу суперпозиции напряженность магнитного поля в центре витков является векторной суммой напряженности магнитного поля Земли Н0 и напряженности магнитного поля токов Н1:
Н = Н0 + Н1.
В результате совместного действия двух магнитных полей, магнитная стрелка устанавливается под некоторым углом β к плоскости магнитного меридиана. Из рисунка видно, что:
H0 = H/tg β;
Следовательно, горизонтальная составляющая магнитного поля Земли может быть рассчитана, как:
H0 = (IN)/(2rtg ά);
В экспериментальной установке, электрическая схема которой изображена на рис. , ток в кольце создается с помощью низковольтного источника постоянного тока Б, его величина регулируется реостатом и измеряется амперметром.
Порядок выполнения работы
Включить установку.
Поворачивая тангенс-гальванометр, установить плоскость витков тангенс-гальванометра в плоскости магнитного меридиана.
Вращая лимб тангенс-гальванометра, установить конец магнитной стрелки на нулевое деление шкалы (α = 0).
Изменяя реостатом силу тока в цепи, установить на амперметре значение силы тока I = 0,4 А.
По шкале тангенс-гальванометра определить угол отклонения магнитной стрелки α. Результаты измерений занести в таблицу.
Определить углы отклонения магнитной стрелки α, соответствующие токам I = 0,5 А и I = 0,6 А.
Занести в таблицу измерений данные о параметрах установки.
По расчетной формуле найти значения Н0.

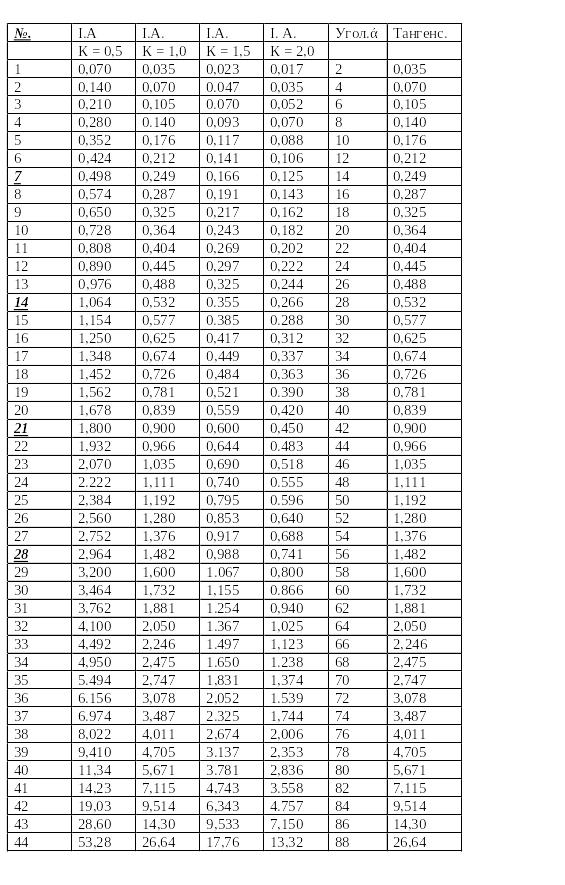

Таблица 1
№ опыта |
I, А |
ΔI, А |
ά˚ |
Δα, рад |
R, м |
N |
Н0, А/м |
Нср., А/м |
ΔН0, А/м |
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
9. Найти среднее значение горизонтальной составляющей.
10. Рассчитать абсолютную ΔН и относительную ε погрешности измерений по формулам:
.∆H0 = H0 √(∆I/I)2 + (2∆ά/sinά)2;
έ = ∆H0/H0 100 %.,
где ΔI = ; Δα = 10 , γ – класс точности амперметра, Iн – номинальное значение тока.
10. Рассчитать теоретическое значение горизонтальной составляющей напряженности магнитного поля Земли по формуле:
H0 = pm /(R3sin φ),
где pm = 8,17·1021 А/м – магнитный момент Земли;
R = 6,37·106 м – радиус Земли; φ = 520 – широта Иркутска.
10. Записать результат в виде:
Н0 = (Нср ± ΔН0) А/м. Сделать вывод о проделанной работе.
Контрольные вопросы
1. Какими физическими величинами характеризуется магнитное поле? В каких единицах они измеряются?
2. Какие существуют гипотезы относительно происхождения магнитного поля Земли?
3. Запишите закон Био-Савара-Лапласа. Примените его к расчету напряженности (или индукции) магнитного поля в центре кругового тока.
4. В чем заключается принцип суперпозиции полей?
5. Опишите принцип работы тангенс-гальванометра и выведите расчетную формулу.
