Викладені питання з проектування технології вертикального планування майданчика. Висвітлені питання визначення обсягів робіт, вибору механізмів, розрахунку калькуляції трудових витрат і заробітної плати, розробки календарного плану. Наведені індивідуальні завдання, методика виконання робіт та потрібні довідкові данні.

Розглянуто на засіданні кафедри ТОМБ	Схвалено на методичній нараді будівельного факультету
Протокол № від	Протокол № від

Розвиток сучасного будівельного виробництва характеризується все більш зростаючим обсягом будівельно-монтажних робіт,комплексною механізацією і автоматизацією будівництва, застосуванням ефективних будівельних машин і механізмів. Від правильного вибору оптимальних засобів механізації при виконанні земляних робіт залежать у багатьох випадках темпи зниження їх собівартості, підвищення якості робіт і зрештою ріст продуктивності праці.

Мета теперішніх методичних вказівок - надати допомогу студентам при виконанні лабораторних робіт. Наявний приклад розрахунку полегшить студентам засвоєння даної теми. Лабораторні роботи виконуються на заняттях кожним студентом за індивідуальним завданням.

Цими методичними вказівками передбачено проведення шести лабораторних робіт, мета, зміст і послідовність виконання яких призвані вивчити тему: «Вертикальне планування майданчика».

Складовими для виконання лабораторних робіт є: ці методичні вказівки, письмовий папір, ручка, олівець та довідна література по цій темі.

Назва лабораторних робіт:

1. Визначення чорних, червоних, робочих відміток, середньої планувальної відмітки

2. Підрахунок обсягів земляних мас при вертикальному планування методом чотирьохгранних призм за умови нульового балансу робіт.

3. Визначення обсягу робіт з улаштування укосів.

4. Графічний метод визначення середньої відстані переміщення ґрунту.

5. Визначення тривалості механізованих робіт.

6. Визначаємо тривалості роботи комплектуючих машин (розпушувача та катка).

7. Визначення техніко-економічних показників.

8. Калькуляція трудових та грошових витрат.

9. Технологічні розрахунки та календарний графік.

Звіт по кожній лабораторній роботі повинен включати: зміст одержаного завдання, хід виконання робіт, результати, отримані після виконання лабораторної роботи.

У звіті повинні бути відображені відомості: група, студент, номер, викладач, дата виконання.

Лабораторна робота №1.(2 години) Визначення чорних, червоних, робочих відміток, середньої планувальної відмітки

Мета заняття: Надбання навичок в підрахунку обсягів при вертикальному плануванні майданчика.

Питання для підготовки і контролю: Розбивка площадки на квадрати. Визначення чорних, червоних відміток, середньої планувальної відмітки.

Методика розрахунків

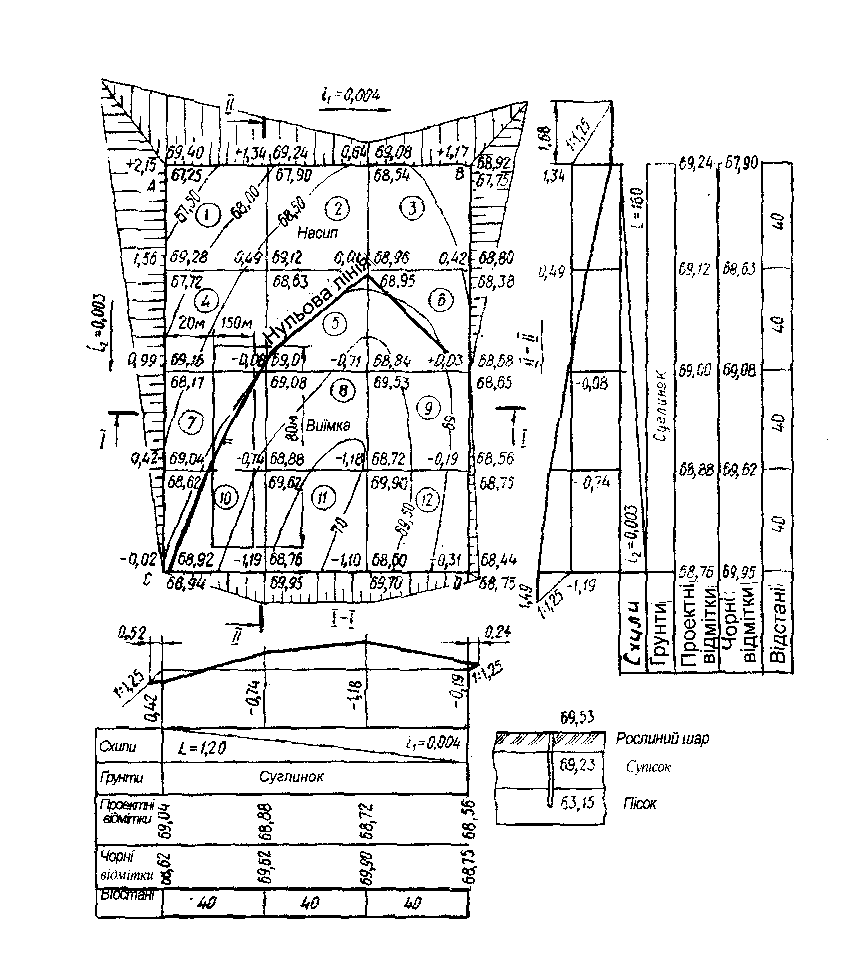

На плані в горизонталях (М 1:500 або 1:1000) наносять сітку квадратів зі стороною 10-100 м в залежності від рельєфу місцевості: в квадраті повинна бути як мінімум одна максимум дві горизонталі (мал.1).

мал. 1

Перетинання сторін квадратів утворює вершину H_{n, де} n – кількість квадратів,прилеглих до вершини. Кожному квадрату надається власний порядковий номер.

Визначення чорних відміток

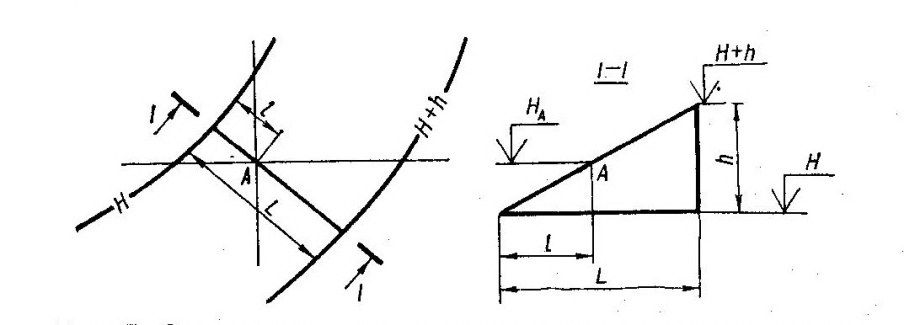

Чорні відмітки, які знаходяться поміж двох горизонталей, визначають методом інтерполяції. Наприклад, чорна відмітка вершини А – Н_А (мал.2) , м,

Н_А= Н + hl/L,

де Н – відмітка меншої горизонталі, м; h – перевищення однієї горизонталі,м; над другою

l – відстань від горизонталі з меншою відміткою до точки А, м; L – відстань між двома горизонталями в плані, м.

Значення чорної відмітки записують у правому нижньому куті квадрата.

мал. 2

Визначення середньої планувальної відмітки.

Для прямокутного майданчика розбитого на квадрати,

Н₀ = ,

де ∑Н₄ – сума відміток вершин, спільних для 4 квадратів; ∑Н₂ – теж саме, для 2 квадратів; ∑Н₁ – сума відміток вершин, які відносяться тільки до одного квадрату; n – кількість квадратів.

В цілях перевірки розрахунок Н₀ рекомендується повторити, так як помилка навіть на 0,01м на великих площах дає значну похибку.

Перевірка умови: чи задані проектні схили.

Вертикальне планування майданчика полягає у перетворенні поверхні природного рельєфу у відповідності до вимог проекту планування та забудови, забезпечення стоку води, улаштування під’їзду і т.д. При цьому майданчику зазвичай надають звичайні (проектні) схили. Ці схили вносять корективи у визначення проектних відміток вершин квадратів. Тут може бути два випадки: схили не задані, тобто майданчик горизонтальний; схили задані. У першому випадку проектні відмітки всіх вершин Н_пр дорівнюють середній планувальній відмітці Н_ср:

Н_пр = Н_ср.

Така умова надає можливість розпочинати визначення робочих відміток.

Визначення робочих відміток.

Робочі відмітки h обчислюють як різницю між проектними – червоними (Н_пр) та чорними (Н_ч) відмітками:

±h = Н_пр – Н_ч.

Проектну відмітку записують у верхньому правому куті, чорну – у нижньому правому куті, а робочу – у верхньому лівому куті (мал. 3)

мал. 3

Визначення типу майданчику( насип, виїмка).

За знаком робочої відмітки h визначають тип майданчика: при h > 0 - насип; при h<0 – виїмка. Квадрати з робочими відмітками однакового знаку називають однойменними, різних знаків – перехідними. На перехідних квадратах визначають положення нульових точок.

Побудова нульової лінії та визначення закладення укосів.

Нульову лінію будують графічним способом. Для цього в довільному масштабі на сторонах квадратів відкладають робочі відмітки зі знаком «плюс» в одну сторону, а зі знаком «мінус» в іншу та з’єднують їх між собою (мал. 4).

мал. 4

В місцях перетину зі стороною квадрата отримують нульові точки, які характеризують злам рельєфу місцевості. Крива, проведена через нульові точки, є нульовою лінією, що розмежовує ділянки виїмки та насипу. Далі визначають закладення укосів «е» для виїмки та насипу в зовнішніх вершинах квадратів (мал. 5). Коефіцієнт закладення укосів для тимчасових споруд приймають за табл. Д7, для постійних – за табл. Д2. Обчислене значення закладання укосів викреслюють на плані майданчика у довільному масштабі. Для отримання обрису укосів в плані крайні точки закладення з’єднують.

мал. 5

Послідовність розрахунків

Визначити обсяг робіт по вертикальному плануванні майданчика розмірами 120×160 м з урахуванням нульового балансу земляних мас

Розв’язок

1. Майданчик розбиваємо на квадрати зі сторонами по 40 м.

2. Чорні відмітки визначаємо в кожній вершині квадрату методом інтерполяції і записуємо в нижньому правому куті.

3. При перевірці додаткових умов визначаємо, що Δ=0.

4. Середню планувальну відмітку визначаємо за формулою

Н_ср = Н₀ =

5. Приймаємо згідно завданню проектні схили майданчика i₁ = 0.004, і₂ = 0,003.

6.Проектні відмітки кутів вершин А, В, С і D дорівнюють:

Н_А = 68,92 + +

Н_В = 68,92 - +

Н_С = 68,92 + -

Н_D = 68,92 - -

Обсяг робіт для майданчика. Таблиця 1

№ квадрату	Робоча відмітка, м				∑h				Обсяг робіт, м3
	h1	h2	h3	h4					Насип	Виїмка
1	2,15	1,34	0,49	1,56	5,54	400	-	-	2216	-
2	1,34	0,54	0,01	0,49	2,38	400	-	-	952	-
3	0,54	1,17	0,42	0,01	2,14	400	-	-	856	-
4	1,56	0,49	-0,08	0,99	3,12	400	2,962	0,0021	1185	1
5	0,49	0,01	-0,71	-0,08	1,29	400	0,194	0,484	78	194
6	0,01	0,42	0,03	-0,71	1,17	400	0,1808	0,431	73	173
7	0,99	-0,08	-0,74	0,42	2,23	400	0,632	0,301	253	121
8	-0,08	-0,71	-1,18	-0,74	2,71	400	-	-	-	1084
9	-0,71	0,03	-0,19	-1,18	2,11	400	0,00043	0,05	0	820
10	0,42	-0,74	-1,19	-0,02	2,37	400	0,0744	1,604	29	641
11	-0,74	-1,18	-1,1	-1,19	4,21	400	-	-	-	1684
12	-1,18	-0,19	-0,31	-1,1	2,78	400	-	-	-	1112

Обсяг квадратів 5642 5830

Обсяг укосів 297 46

Обсяг остаточного розпушення 4% - 235

Всього 5939 6111

Відмітки інших вершин квадратів визначаємо методом інтерполяції або шляхом додавання або віднімання перевищення δ. Наприклад, по стороні АВ δ =40∙0,004=0,16 м, що складає для квадратів № 2 69,4-0,16=68,92 м.За аналогією перевіряємо проектні відмітки всіх інших вершин та записуємо в верхньому правому куті. 7. Робочі відмітки визначаємо за формулою та записуємо зі своїм знаком в верхньому лівому куті квадрату. Наприклад для вершини А: h_А = 69,4-67,25=+2,15 м, а для вершини С: h_С = 68,92-68,94=-0,02 м.

8. Тип майданчика встановлюємо за знаком, який стоїть перед робочою відміткою: якщо «+» - на майданчику необхідно виконати насип, якщо «-» - влаштувати виїмку.

9.Точки, які належать нульовій лінії, знаходимо на сторонах квадратів, які в вершинах мають різнойменні знаки( див. мал.)

Коефіцієнт закладення укосів для суглинків приймаємо рівним 1:1,25, що відповідає α = 40^о.

10. Визначаємо обсяг ґрунту в межах кожного квадрату насипу і виїмки та заносимо до таблиці 1.

11. Обчислюємо обсяг робіт з улаштування відкосів за формулами 10-11 та заносимо їх результати до таблиці 2.

12. Загальний обсяг з врахуванням відкосів та остаточного розпушення отримаємо просумувавши обсягів робіт в межах насипу ї виїмки.

Процент помилки

Враховуючи, що процент помилки складає менше 5 %, корегування обсягів насипу та виїмки не виконуємо і в наступних розрахунках приймаємо максимальний обсяг, що дорівнює 6111 м³ ґрунту.
